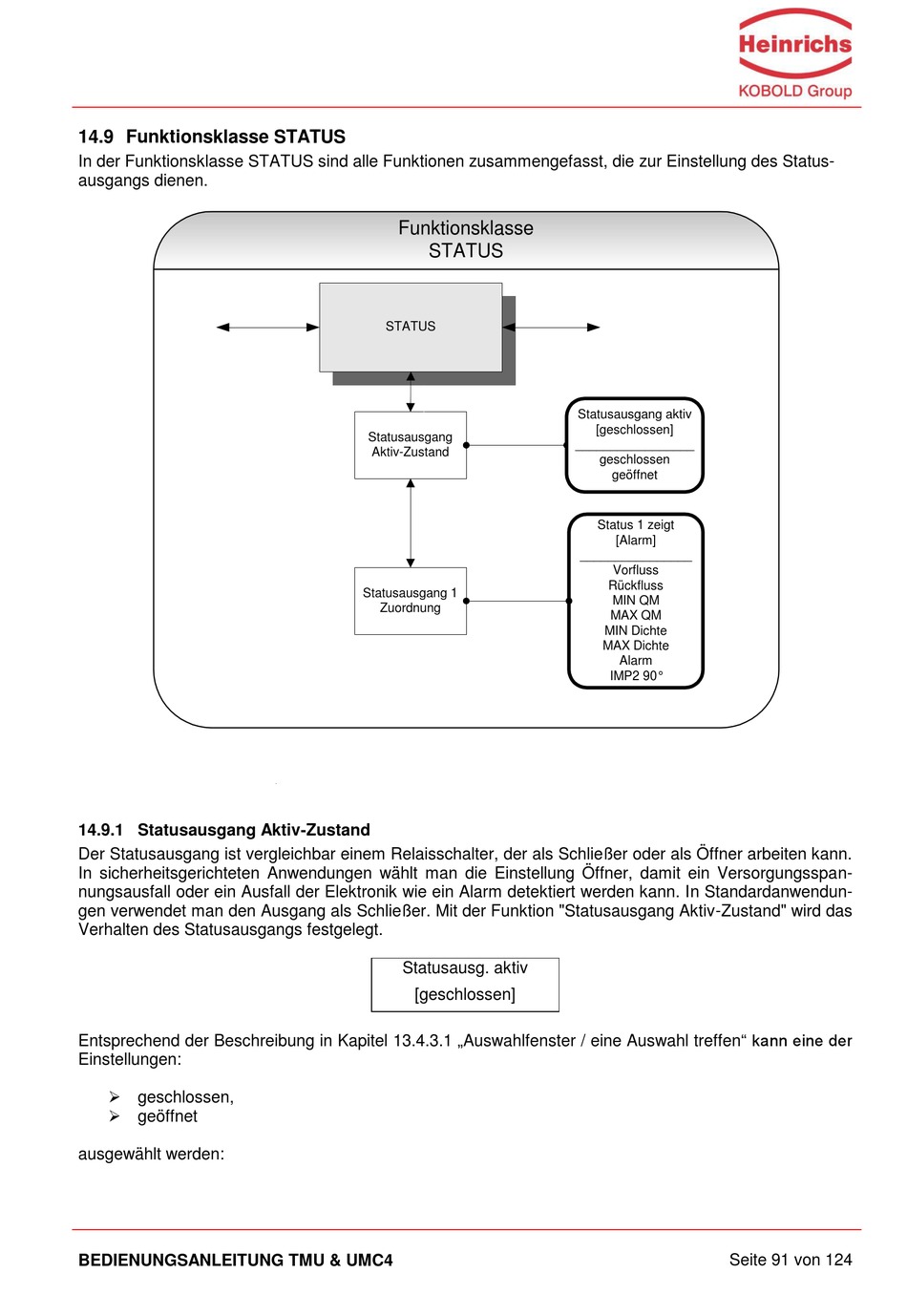

14.9 Funktionsklasse STATUS
In der Funktionsklasse STATUS sind alle Funktionen zusammengefasst, die zur Einstellung des Status-
ausgangs dienen.
14.9.1 Statusausgang Aktiv-Zustand
Der Statusausgang ist vergleichbar einem Relaisschalter, der als Schließer oder als Öffner arbeiten kann.
In sicherheitsgerichteten Anwendungen wählt man die Einstellung Öffner, damit ein Versorgungsspan-
nungsausfall oder ein Ausfall der Elektronik wie ein Alarm detektiert werden kann. In Standardanwendun-
gen verwendet man den Ausgang als Schließer. Mit der Funktion "Statusausgang Aktiv-Zustand" wird das
Verhalten des Statusausgangs festgelegt.
Entsprechend der Beschreibung in Kapitel 13.4.3.1 „Auswahlfenster / eine Auswahl treffen" kann eine der
Einstellungen:
geschlossen,
geöffnet
ausgewählt werden:
BEDIENUNGSANLEITUNG TMU & UMC4
Funktionsklasse
STATUS
STATUS
STATUS
Statusausgang
Statusausgang
Aktiv-Zustand
Aktiv-Zustand
Statusausgang 1
Statusausgang 1
Zuordnung
Zuordnung
Statusausg. aktiv
[geschlossen]
Statusausgang aktiv
[geschlossen]
_________________
geschlossen
geöffnet
Status 1 zeigt
[Alarm]
________________
Vorfluss
Rückfluss
MIN QM
MAX QM
MIN Dichte
MAX Dichte
Alarm
IMP2 90°
Seite 91 von 124
