Inhaltszusammenfassung für Kobold MAK

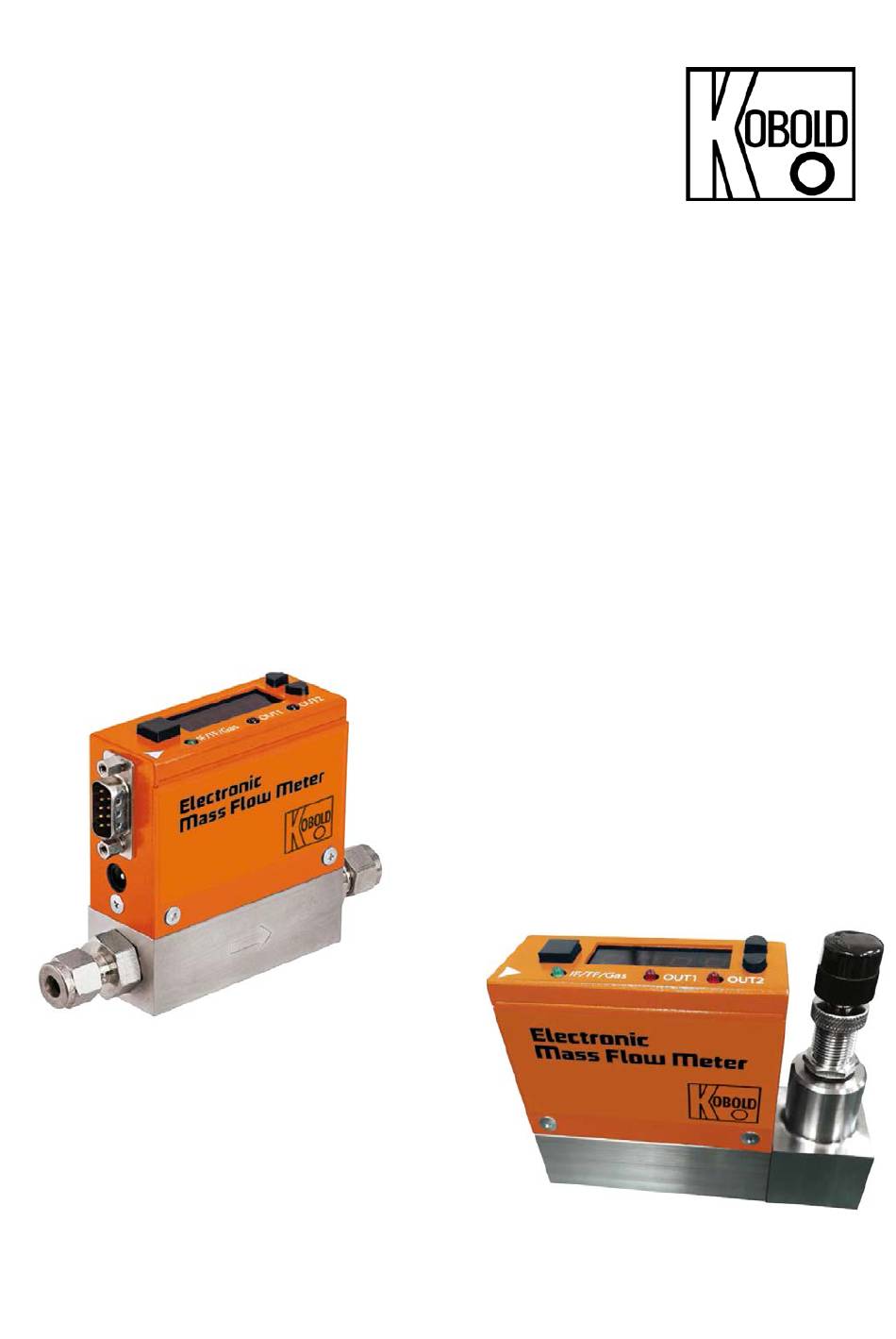

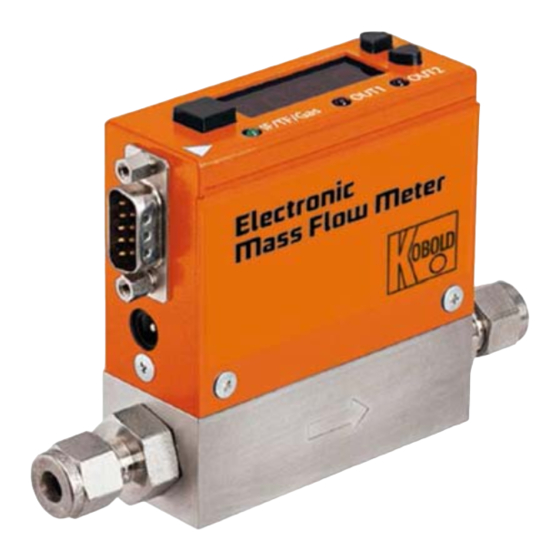

- Seite 1 Bedienungsanleitung für Thermischer Massendurchflussmesser Typ: MAK...
-
Seite 2: Inhaltsverzeichnis
11. Technische Daten ..................20 12. Bestelldaten ....................20 13. Abmessungen ..................... 20 14. Entsorgung ....................21 15. EU-Konformitätserklärung ................22 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden,... -
Seite 4: Bestimmungsgemäße Verwendung
Genauigkeit, hohe Zuverlässigkeit, robustes Gehäuse, rostfreie Materialen und maximale Flexibilität ankommt. Der MAK ist mit einem Anzeiger ausgestattet, der mit einem bewährten Durchflusssensor arbeitet. Er verfügt über eine Funktion zur Anzeige des integrierten Durchflusses, zusätzlich zur bestehenden Anzeige des momentanen Durchflusses. - Seite 5 Durchflussdiagramm MAK K01/0323 Seite 5...
-
Seite 6: Mechanischer Anschluss
− Wenn eine vollständige Absperrung erforderlich ist, ein Absperrventil vorsehen. − Um ein hochreaktives Gas zu verwenden, stellen Sie sicher, dass Sie vor und nach der Verwendung eine vollständige Spülung mit Inertgas durchführen. Seite 6 MAK K01/0323... - Seite 7 Um eine übermäßige Durchflussmenge zu verhindern, kontrollieren Sie außerdem den richtigen Versorgungsdruck und stellen Sie Instrumente zur Verfügung, um die Installation eines Drosselventils usw. zu berücksichtigen. • Sind Schäden aufgrund eines Produktproblems zu erwarten, redundantes Design verwenden. MAK K01/0323 Seite 7...
-
Seite 8: Elektrischer Anschluss
Ereignisausgang COM Analogausgang Analogausgang RS485-Kommunikation RS485-Kommunikation Analogausgang COM Analogausgang COM TR COM RS485-Kommunikation COM Vorsicht! Stellen Sie vor dem Einschalten der Stromversorgung sicher, dass das Produkt richtig verkabelt ist. Eine falsche Verdrahtung führt zu Schäden und Fehlfunktionen. Seite 8 MAK K01/0323... -
Seite 9: Bedienung / Konfiguration / Einstellungen
Wert angezeigt. Anzeigelampen Wenn der Analogausgang 1 eingeschaltet ist, leuchtet „OUT1“ und wenn der Analogausgang 2 eingeschaltet ist, leuchtet „OUT2“. Kontrollleuchte Leuchtet, wenn ein momentaner Durchfluss angezeigt wird und blinkt, wenn ein integrierter Durchfluss angezeigt wird. MAK K01/0323 Seite 9... -
Seite 10: Drücken: Wählt Elemente Aus Und Akzeptiert Die In Jedem
Daten neu geschrieben werden. Wenn das Messgerät in diesen Modus eingetreten ist, schalten Sie es aus. Wenn das erneute Schreiben noch nicht aktiviert wurde, können die Daten wiederhergestellt werden. Wenn die Daten neu geschrieben wurden, müssen die Daten korrigiert werden. Seite 10 MAK K01/0323... -
Seite 11: Nullabgleichmodus
Anzeige in der Reihenfolge momentaner Durchfluss → integrierter Durchfluss (untere 4 Stellen) → integrierter Durchfluss (obere 4 Stellen) → anwendbares Gas umgeschaltet. Der integrierte Durchfluss (obere 4 Stellen) wird jedoch nicht angezeigt, wenn der integrierte Durchflusswert die oberen 4 Stellen nicht erreicht hat. MAK K01/0323 Seite 11... - Seite 12 Aufwärts-Taste [ ] oder Abwärts-Taste [ ] umgeschaltet werden. Wenn <Yes> angezeigt wird, lässt das Drücken und Halten der DlSP-Taste [□] <Yes> blinken. Durch langes Drücken der DlSP-Taste [□] wird der integrierte Durchflusswert zurückgesetzt. Seite 12 MAK K01/0323...
-
Seite 13: Parametriermodus
Die integrierte Durchflussrate von OUT2 erreicht die obere 4-stellige P-24 Die integrierte Durchflussrate von OUT2 erreicht die voreingestellte P-25 Integrierende Impulsausgaberate P-26 Anwendbare Gasauswahl P-30 CF-Wert P-31 Kommunikations-ID P-40 Auswahl der Übertragungsgeschwindigkeit P-41 Parität P-42 ※Gemäß den bestellten Spezifikationen MAK K01/0323 Seite 13... - Seite 14 Integrierte Flussraten-Haltefunktion P-04 Integrierte deaktivieren Flussraten- Haltefunktion aktivieren 0: Deaktivieren: Der integrierte Durchflusswert wird zurückgesetzt, wenn die Stromversorgung ausgeschaltet wird. 1: Aktivieren: Der integrierte Durchflusswert wird nach dem Ausschalten gehalten. Der integrierte Durchflusswert- Haltezyklus beträgt 1 Minute. Seite 14 MAK K01/0323...
- Seite 15 Grenzwert und der obere/untere Grenzwert werden ausgegeben, wenn jede Bedingung in dieser Zeit ununterbrochen erfüllt wurde. OUT1 integrierte P-14 9999 (obere 4 Ziffern) Durchflussmengen- voreinstellung Einstellung obere 4 Einstellung Ausgang 1 Standardwert: 0000 – 9999 Ziffern Wird nur angezeigt, wenn [40]/[41] in P-10 ausgewählt sind. MAK K01/0323 Seite 15...
- Seite 16 Einstellung von Ausgang 2 voreingestellter Wert: 00〜30（Einheit: Sek.) Wird nur angezeigt, wenn [10]/[11] oder [20]/[21] oder [30]/[31] in P-20 ausgewählt sind. Der obere Grenzwert, der untere Grenzwert und der obere/untere Grenzwert werden ausgegeben, wenn jede Bedingung in dieser Zeit ununterbrochen erfüllt ist. Seite 16 MAK K01/0323...
- Seite 17 Wird nicht angezeigt, wenn [-] in P-40 ausgewählt ist. Festwert: Startbit:1bit, Datenlänge:8bit, Stoppbit:1bit Parität 0: Keine Parität 1: Ungerade Parität P-42 Parität 2: Gerade Parität Wird nicht angezeigt, wenn [-] in P-40 ausgewählt ist. Festwert: Startbit:1bit, Datenlänge:8bit, Stoppbit:1bit MAK K01/0323 Seite 17...
-
Seite 18: Fehlerbehebung
Die Steckerverbindung ist schlecht. 1. Trennen Sie das Kabel und prüfen Sie die Spannung 24 c. Das Netzteil ist defekt. VDC (innerhalb von ±5%) mit einem Tester. Wenn die Spannung nicht stabil ist, ersetzen Sie das Netzteil. Seite 18 MAK K01/0323... -
Seite 19: Wartung/Lagerung
Lagern Sie das Produkt nach Möglichkeit in der Verpackung, in der Si es von ① Ein Ort ohne Regen und Wasser. Kobold erhalten haben. ② Ein Ort ohne Vibrationen und Stöße. Lagern Sie das Produkt an einem nachfolgend beschriebenen Ort: ③... -
Seite 20: Technische Daten
11. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 12. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 13. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com... -
Seite 21: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte MAK K01/0323 Seite 21... -
Seite 22: Eu-Konformitätserklärung
15. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Thermischer Massendurchflussmesser Typ: MAK -... mit den unten angeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen EN 61326-2-3:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen -...
