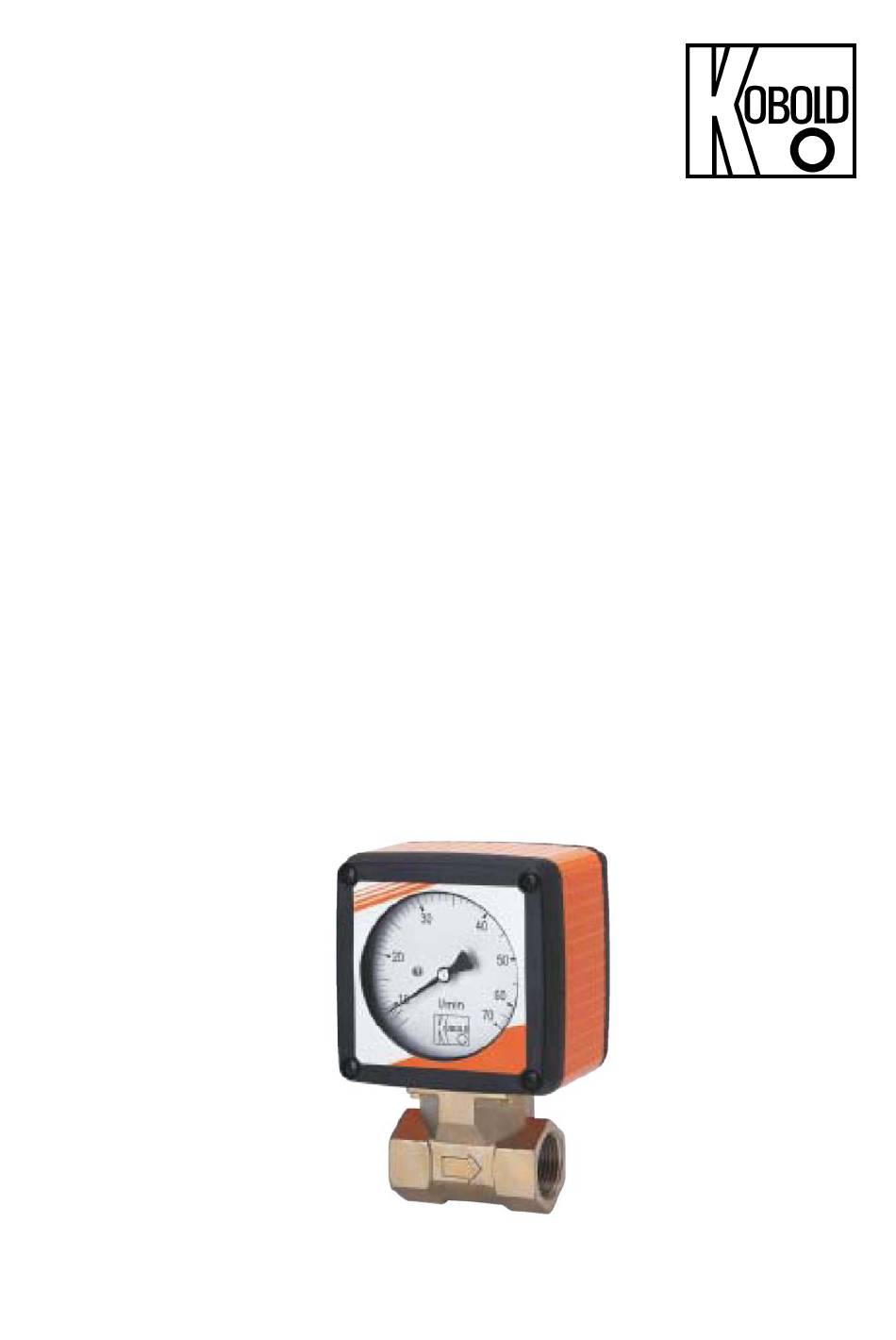

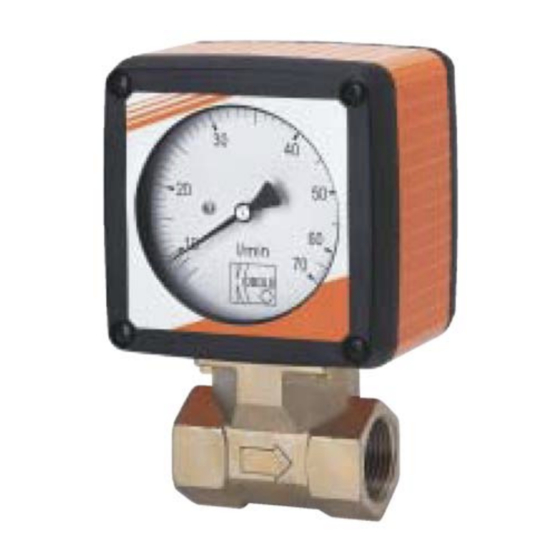

- Seite 1 Bedienungsanleitung für Differenzdruck- Durchflussmesser / -wächter Typ: RCD-...
- Seite 2 Entsorgung ....................10 EU-Konformitätserklärung ................11 UK Declaration of Conformity ..............12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: 06192-2990 Fax: 06192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 RCD K13/0224...
- Seite 3 Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt...
- Seite 4 Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewähr- leistung übernehmen. 4. Arbeitsweise Der Kobold-Durchflussmesser wird zur Messung und Überwachung der Strömungsgeschwindigkeit von Flüssigkeiten oder Gasen eingesetzt. Das Gerät arbeitet nach dem bekannten Prinzip der Venturi-Düse. Durch das strömende Medium wird an einer im Gerätegehäuse befindlichen Querschnitts- verengung (Düse) ein geringer Druckunterschied erzeugt, der proportional der...
- Seite 5 5. Kontrolle der Geräte Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand verschickt. Sollte ein Schaden am Gerät sichtbar sein, so empfehlen wir eine ge- naue Kontrolle der Lieferverpackung. Im Schadensfall informieren Sie bitte sofort den Paketdienst/Spedition, da die Transportfirma die Haftung für Transport- schäden trägt.
- Seite 6 6. Mechanischer Anschluss 6.1. Betriebsbedingungen überprüfen Durchflussmenge max. Betriebsdrücke max. Betriebstemperatur Medium Einbaulage Wenn das Medium nicht in unserer Stoffdatenbank enthalten ist: Betriebsdichte Betriebsviskosität 6.2. Einbau Durchfluss in Pfeilrichtung (lageunabhängig) Druck- und Zugbelastung vermeiden Ein- und Ausgangsleitung in 50 mm Entfernung der Anschlüsse mechanisch befestigen ...
- Seite 7 7. Elektrischer Anschluss 7.1. Mechanische Zeigeranzeige (..Z...) ohne elektrischen Anschluss 7.2. Kompaktelektronik: (..C30R, ..C30M, ..C34P, ..C34N) siehe Bedienungsanleitungs-Ergänzung für Kompaktelektronik mit Frequenzausgang 7.3. ADI-Auswerteelektronik siehe Bedienungsanleitungs-Ergänzung für ADI-Auswerteelektronik RCD K13/0224 Seite 7...
- Seite 8 8. Inbetriebnahme 8.1. Mechanische Zeigeranzeige (..Z...) Achtung! Transportsicherungsschraube entfernen und die Dichtschraube aus dem Beutel in das Gewinde M3 einschrauben. 8.2. Einstellung - Kompaktelektronik siehe Bedienungsanleitungs-Ergänzung für Kompaktelektronik mit Frequenzausgang 8.3. Einstellung - ADI-Auswerteelektronik siehe Bedienungsanleitungs-Ergänzung für ADI-Auswerteelektronik Seite 8 RCD K13/0224...
- Seite 9 Arbeiten am Sensor und der Elektronik dürfen nur durch den Lieferanten erfolgen, da sonst die Garantie erlischt. 10. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 11. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ...
- Seite 10 13. Entsorgung Hinweis! Umweltschäden durch von Medien kontaminierte Teile vermeiden Gerät und Verpackung umweltgerecht entsorgen Geltende nationale und internationale Entsorgungsvorschriften und Umweltbestimmungen einhalten. Batterien Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1.
- Seite 11 14. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Nordring 22-24, 65719 Hofheim, Deutschland, erklären hiermit in alleiniger Verantwortung, dass das Produkt Differenzdruck-Durchflussmesser / -wächter Typ: RCD -... folgende EU-Richtlinien erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeit 2011/65/EU RoHS (Kategorie 9) 2015/863/EU Delegierte Richtlinie (RoHS III) 2014/68/EU Druckgeräterichtlinie...
- Seite 12 15. UK Declaration of Conformity We, KOBOLD Messring GmbH, Nordring 22-24, 65719 Hofheim, Germany, declare under our sole responsibility that the product: Differential Pressure Flow Meter / Monitor model: RCD -... to which this declaration relates is in conformity with the following UK directives stated below: S.I.
