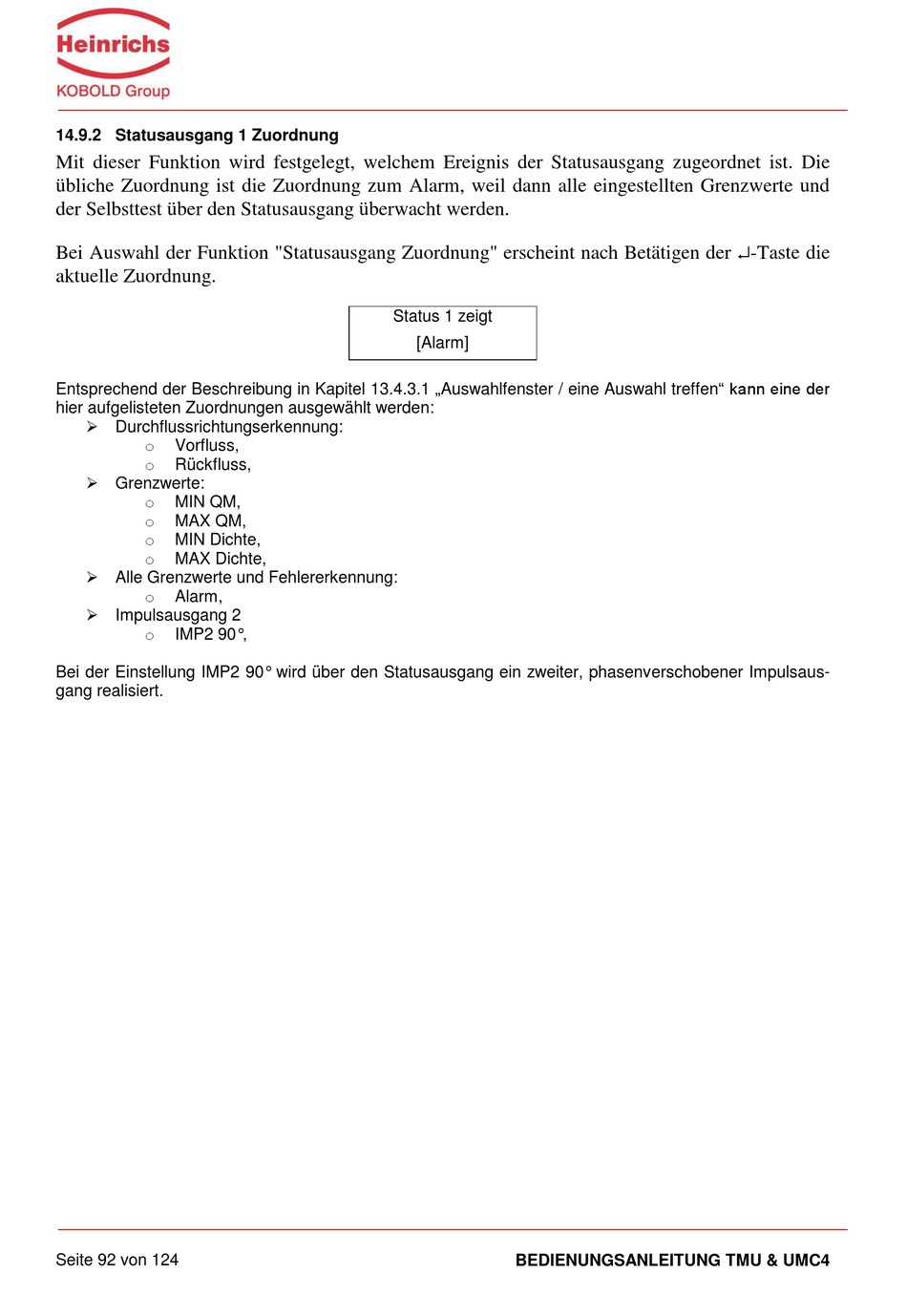

14.9.2 Statusausgang 1 Zuordnung

Mit dieser Funktion wird festgelegt, welchem Ereignis der Statusausgang zugeordnet ist. Die
übliche Zuordnung ist die Zuordnung zum Alarm, weil dann alle eingestellten Grenzwerte und
der Selbsttest über den Statusausgang überwacht werden.
Bei Auswahl der Funktion "Statusausgang Zuordnung" erscheint nach Betätigen der -Taste die
aktuelle Zuordnung.
Entsprechend der Beschreibung in Kapitel 13.4.3.1 „Auswahlfenster / eine Auswahl treffen" kann eine der
hier aufgelisteten Zuordnungen ausgewählt werden:
 Durchflussrichtungserkennung:
o
Vorfluss,
o
Rückfluss,
 Grenzwerte:
o
MIN QM,
o
MAX QM,
o
MIN Dichte,
o
MAX Dichte,
 Alle Grenzwerte und Fehlererkennung:
o
Alarm,
 Impulsausgang 2
o
IMP2 90°,
Bei der Einstellung IMP2 90° wird über den Statusausgang ein zweiter, phasenverschobener Impulsaus-
gang realisiert.
Seite 92 von 124
Status 1 zeigt
[Alarm]
BEDIENUNGSANLEITUNG TMU & UMC4
