Erweitertes Display-Modul (ADM)
Navigation zwischen den
Bildschirmen
Es gibt zwei Gruppen von Bildschirmen:
• Die Betriebsbildschirme dienen zur Steuerung des
Mischbetriebs und zur Anzeige von Systemstatus
und Systemdaten.
• Die Setup-Bildschirme dienen der Einstellung
und Überwachung von Systemparametern und
erweiterten Funktionen.
Die Taste auf einem beliebigen
Betriebsbildschirm drücken, um die
Setup-Bildschirme aufzurufen. Falls das
System mit einem Passwort gesichert ist, erscheint
der Passwortbildschirm. Falls das System nicht
gesichert ist (das Passwort ist auf 0000 eingestellt),
wird Systembildschirm 1 angezeigt.
auf einem beliebigen Setup-Bildschirm drücken,
um zum Startbildschirm zurückzukehren.
Den „Aufrufen"-Softkey
Bearbeitungsfunktion auf einem Bildschirm zu
aktivieren.
Den „Beenden"-Softkey
Bildschirm zu verlassen.
Mit den übrigen Softkeys werden die jeweils
nebenstehenden Funktionen ausgewählt.
18
drücken, um die
drücken, um einen

Bildschirmsymbole

Bei der Navigation durch die Bildschirme fällt auf,
dass zur Erleichterung der weltweiten Verständigung
häufig Symbole verwendet werden. Im Folgenden
wird die Bedeutung der einzelnen Symbole erklärt.

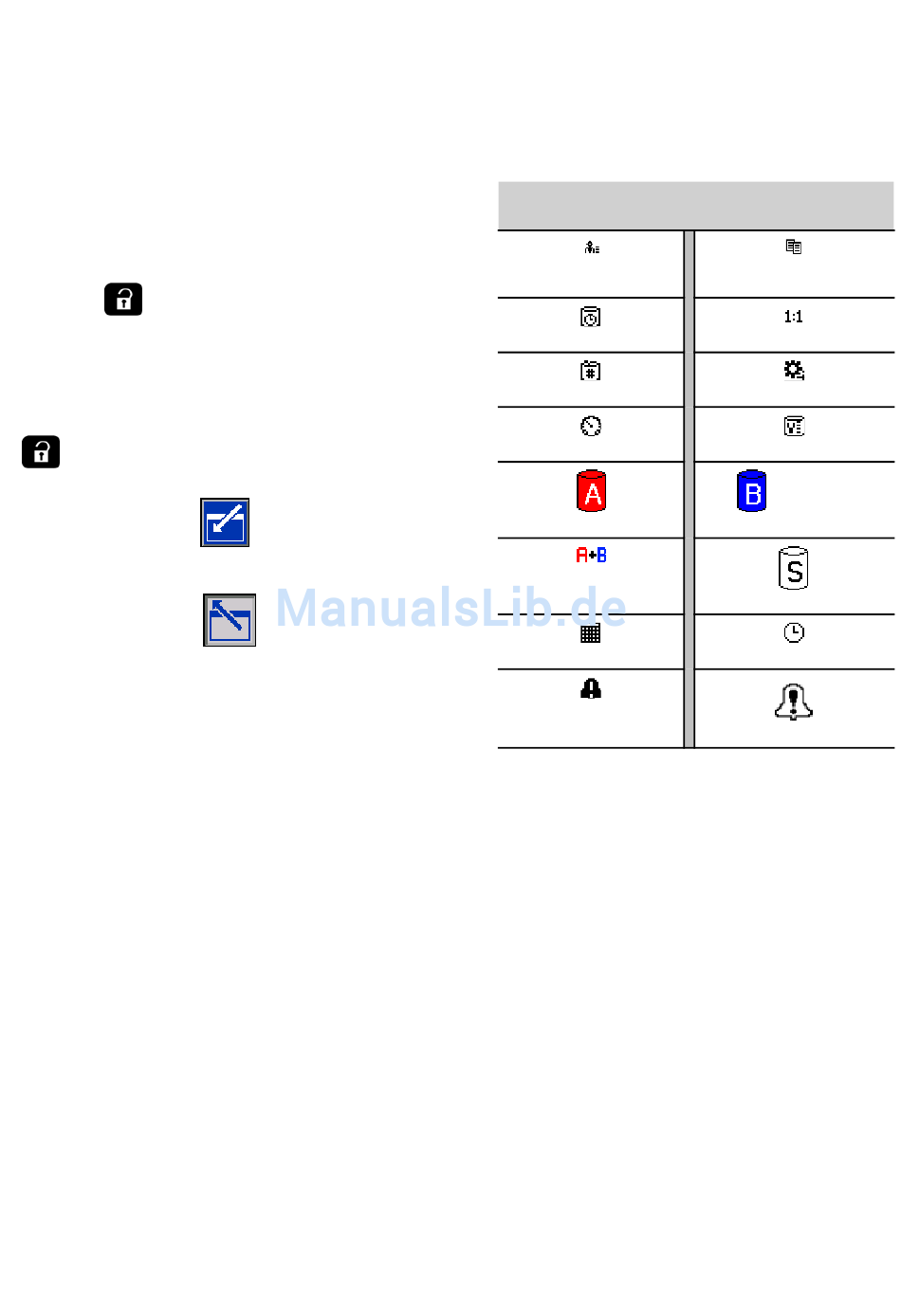

Bildschirmsymbole
Benutzer-ID
Topfzeit
Rezepturnummer
Druck
Material A
Material A+B
Kalender
Alarm/Hinweis
Job-Nummer
Zielverhältnis
Förderleistung
Volumen
Material B
Lösemittel
Zeit
Abweichung
