Betriebsmodus-Bildschirme
Spüh-Bildschirm
HINWEIS: Im normalen Betriebsmodus mit
SPS-Steuerung wird nur der Sprüh-Bildschirm
angezeigt. Es können keine Änderungen
vorgenommen werden. Dieser Abschnitt
enthält Informationen zum Sprüh-Bildschirm,
wenn die manuelle Übersteuerung in
Systembildschirm 4, page 75
Der Bildschirm zeigt ein System im manuelle
Übersteuerngsmodus.
Auf dem Sprüh-Bildschirm werden folgende
Informationen angezeigt:
• Aktives Rezept (kann über diesen Bildschirm
geändert werden)
• Zielverhältnis
• Ist-Mischverhältnis
• Solldruck (bei Auswahl des Druckmodus im
Systembildschirm 4) oder Solldurchfluss (bei
Auswahl des Durchflussmodus). Solldruck oder
Solldurchfluss (kann über diesen Bildschirm
geändert werden)
• Ist-Druck
• Ist-Durchfluss
• Verbleibende Topfzeit
• Pistolenanimation
Der Sprüh-Bildschirm enthält auch die folgenden
Softkeys:
Schaltet das System in den
Standby-Modus.
Zum Spritzen von gemischtem
Material drücken.
Zum Spülen der Pistole
drücken.
68
aktiviert ist.

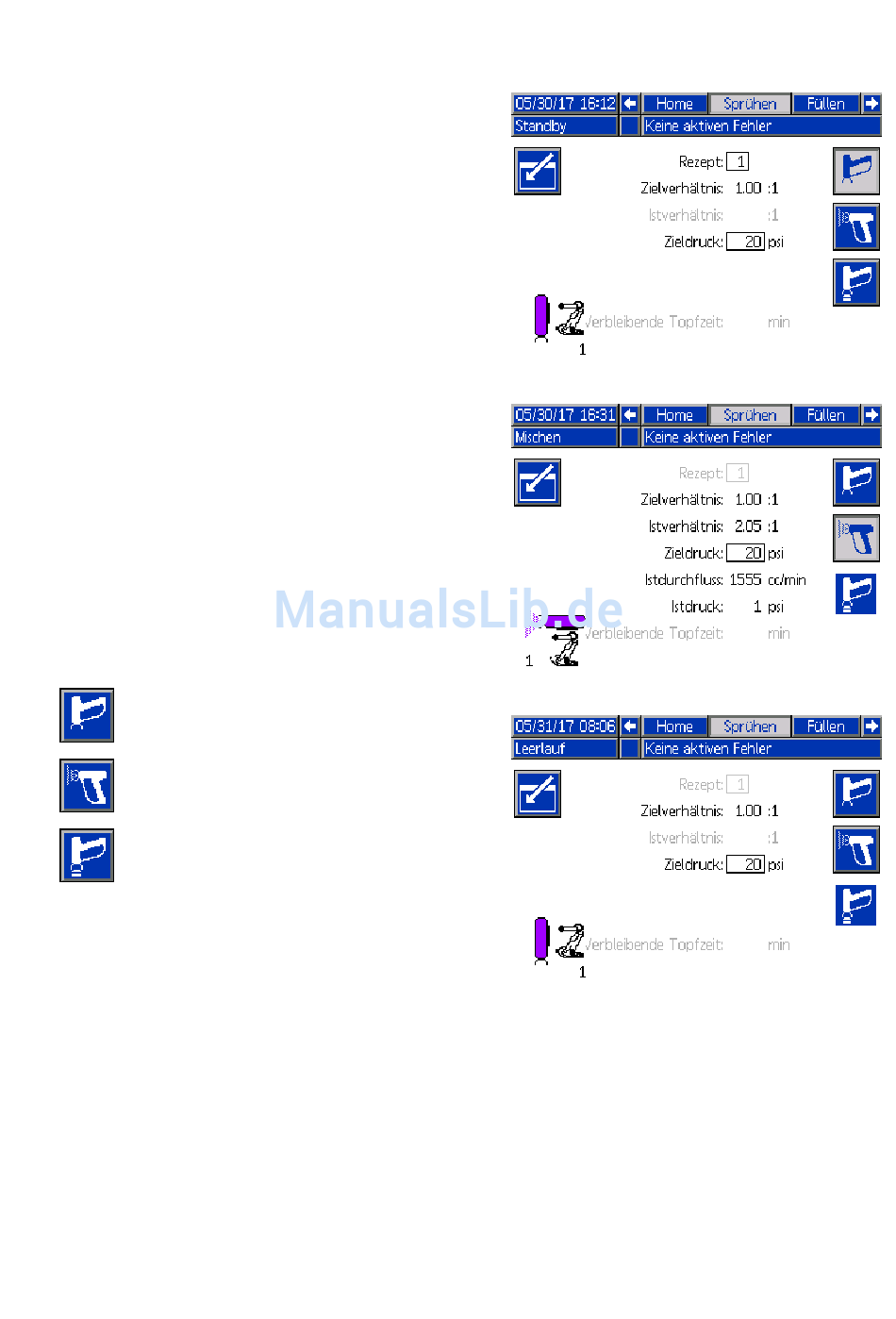

Figure 21 Sprüh-Bildschirm im Standby-Modus
Figure 22 Sprüh-Bildschirm im Mischmodus
Figure 23 Sprüh-Bildschirm im Leerlauf
3A5226F
