Erweitertes Display-Modul (ADM)

EAM-Anzeige

Das erweiterte Anzeigemodul (EAM) zeigt grafische
und Textinformationen zu Setup und Spritzbetrieb.
Zur Anzeige und den einzelnen Bildschirmen
siehe Betriebsmodus-Bildschirme, page 65
Setup-Bildschirme, page
Die Tasten dienen zur Eingabe numerischer Daten,
Aufruf von Setup-Bildschirmen, Durchblättern
von Bildseiten und Auswahl von Werten bei der
Systemvorbereitung.
ACHTUNG
Um Beschädigung der Softkey-Tasten zu
vermeiden, die Tasten nicht mit scharfen oder
spitzen Objekten wie Stiften, Plastikkarten oder
Fingernägeln betätigen.

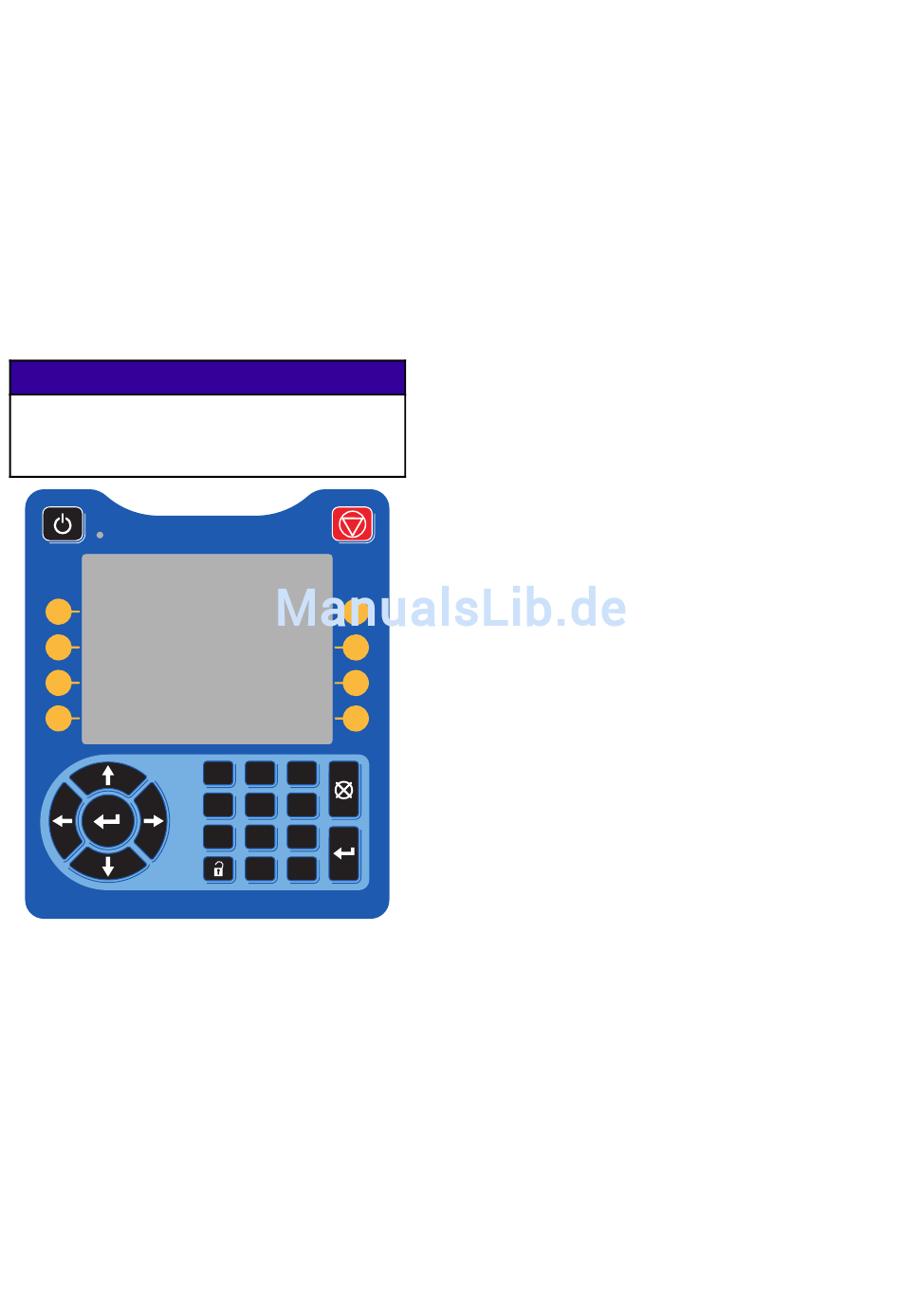

Figure 9 Erweitertes Anzeigemodul
3A5226F
oder
72.
1 2 3
4 5 6
7 8 9
0 .
Erweitertes Display-Modul (ADM)

Vorgehensweise zum USB-Download

Der USB-Port am EAM dient zum Hoch- und
Herunterladen von Daten.
1. USB-Downloadsaktivieren. Siehe
Erweiterter Bildschirm 3, page
2. Die Abdeckung vom USB-Port an der Unterseite
des EAM abnehmen. Den USB-Speicher
anschließen.
3. Während des Downloads wird die Meldung "USB
BESCHÄFTIGT" auf dem Bildschirm angezeigt.
4. Wenn der Download abgeschlossen ist, wird
die Meldung "USB IM LEERLAUF" auf dem
Bildschirm angezeigt. Der USB-Speicher kann
nun entfernt werden.
HINWEIS: Wenn der Download länger als 60
Sekunden dauert, verschwindet die Meldung.
Um festzustellen, oder der USB-Speicher
ausgelastet ist oder sich im Leerlauf befindet,
die Fehlerstatusleiste auf dem Bildschirm
kontrollieren. Den USB-Speicher entfernen,
wenn er sich im Leerlauf befindet.
5. Den USB-Speicherstick in den USB-Anschluss
des Computers einstecken.
6. Das Fenster für USB-Speichersticks öffnet
sich automatisch. Geschieht dies nicht, den
USB-Speicher über Windows® Explorer öffnen.
7. Den Ordner "Graco" öffnen.
8. Den Systemordner öffnen. Wenn Daten von
mehr als einem Spritzgerät heruntergeladen
wurden, sind mehrere Ordner vorhanden. Jeder
Ordner ist mit der entsprechenden Seriennummer
des EAM gekennzeichnet. (Die Seriennummer
befindet sich hinten am EAM.)
9. Den Ordner "DOWNLOAD" öffnen.
10. Öffnen Sie den LOG FILES Ordner mit der
höchsten Nummer. Die höchste Nummer steht
für den neuesten Daten-Download.
11. Die Protokolldatei öffnen. Protokolldateien
werden standardmäßig in Microsoft® Excel®
geöffnet, sofern dieses Programm installiert ist.
Sie können auch in einem beliebigen Text-Editor
oder in Microsoft® Word geöffnet werden.
HINWEIS: Alle USB-Protokolle werden im
Unicode-Format (UTF-16) abgespeichert. Wenn
Sie die Protokolldatei in Microsoft Word öffnen,
wählen Sie als Codierung "Unicode".
12. Den USB-Port nach dem Entfernen des
USB-Speichers stets wieder abdecken, damit
weder Schmutz noch Staub eindringen können.
