5 Vorbereitung

4.3 Kombinieren von Geräten und
Optionen
4.3.1 Mögliche Optionen für das Außengerät
Dezentraler Außentemperaturfühler (RKRSC1)
Standardmäßig wird der Fühler im Innern des Außengeräts für die
Messung der Außentemperatur verwendet.
Optional kann der dezentrale Außentemperaturfühler installiert
werden, um die Außentemperatur an einer anderen Position zu
messen (z. B. um direkte Sonneneinstrahlung zu vermeiden), um ein
verbessertes Systemverhalten zu gewährleisten.
Die Installationsanweisungen sind der Installationsanleitung des
dezentralen Außentemperaturfühlers zu entnehmen.
5 Vorbereitung
5.1 Übersicht: Vorbereitung
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, bevor Sie zur Baustelle gehen.
Es enthält Informationen zu folgenden Punkten:

▪ Den Ort der Installation vorbereiten

▪ Wasserleitungen vorbereiten
▪ Elektrische Verkabelung vorbereiten
5.2 Den Ort der Installation
vorbereiten
Das Gerät NICHT in einem Raum installieren, der auch als
Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des
Geräts Bauarbeiten statt (z.B. Schleifarbeiten), bei denen viel Staub
entsteht, muss das Gerät abgedeckt werden.
Wählen Sie einen Installationsort mit ausreichendem Platz zum An-
und Abtransport des Geräts an den Standort bzw. vom Standort.
5.2.1 Anforderungen an den Installationsort
des Außengeräts
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
Beachten Sie folgende Hinweise bezüglich der Abstände:
>250/400 >350
b
a
>250
(mm)
a Luftauslass
b Lufteinlass
INFORMATION
Wenn Absperrventile am Gerät installiert sind, lassen Sie
mindestens 400 mm an der Lufteinlassseite frei. Wenn
KEINE Absperrventile am Gerät installiert sind, lassen Sie
mindestens 250 mm frei.
Referenzhandbuch für den Monteur
8
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
b >250/400
a
(mm)
Der maximal zulässige Abstand zwischen Außengerät und HPSU
Monobloc-Speicher beträgt 10 m.
HINWEIS
▪ Stapeln Sie KEINE Geräte übereinander.
▪ Hängen Sie das Gerät NICHT an eine Decke.
Bei starkem Wind (≥18 km/h), der gegen den Luftauslass der
Außeneinheit bläst, kann es
Luftzirkulation kommen (Ansaugen
Auswirkungen könnten dadurch eintreten:
▪ Beeinträchtigung der Betriebsleistung
▪ Oft und schnell auftretende Vereisung bei Heizbetrieb
▪ Betriebsunterbrechung durch Abnahme des Niederdrucks oder
durch Zunahme des Überdrucks
▪ Beschädigung des Ventilators (wenn starke Winde kontinuierlich
auf den Ventilator auftreffen, kann der Ventilator sehr schnell
rotieren, bis er bricht).

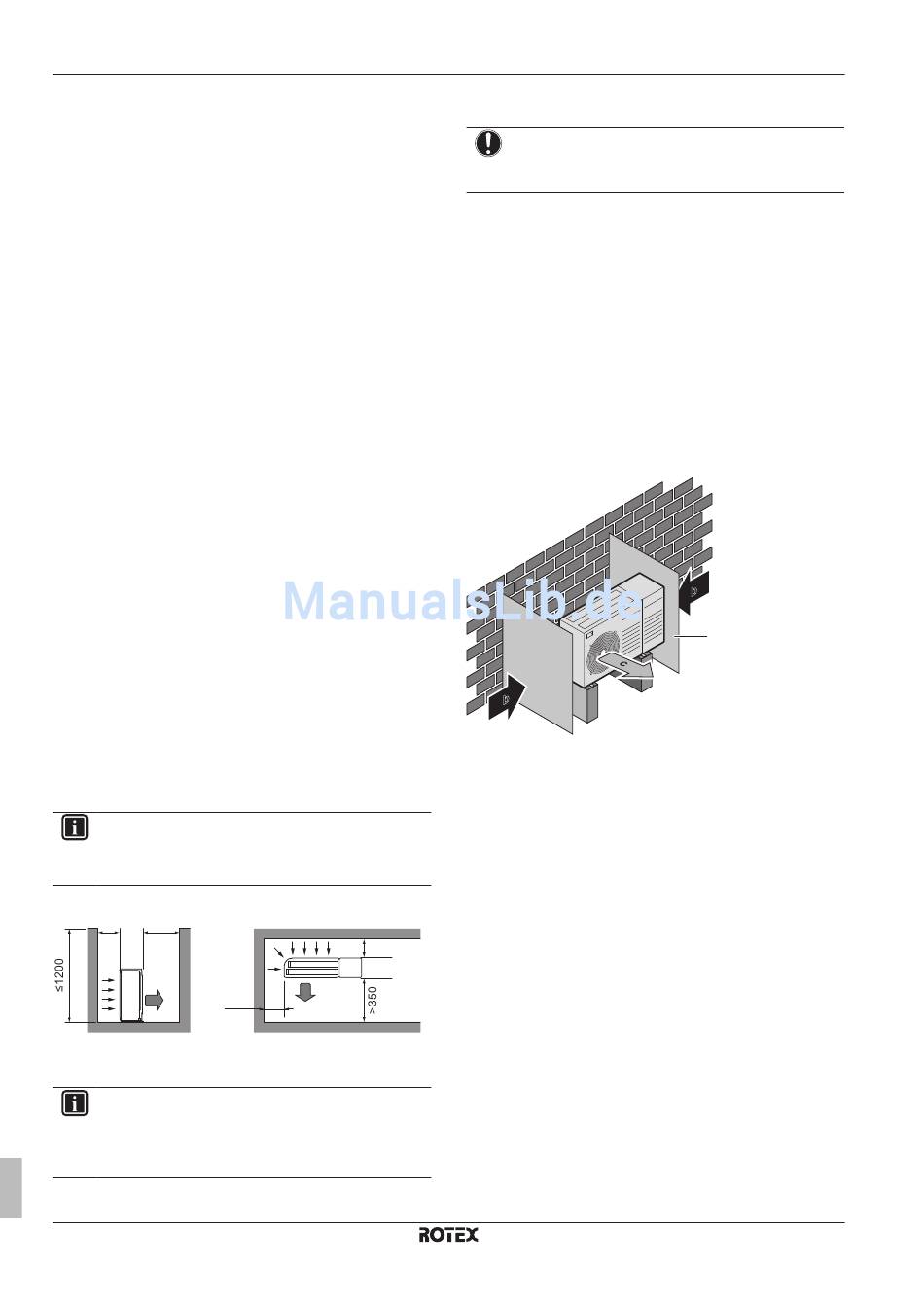

Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der
Luftauslass dem Wind ausgesetzt ist.
Es wird empfohlen, das Außengerät so zu installieren, dass der
Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist.
b
a Ablenkplatte
b Vorherrschende Windrichtung
c Luftauslass
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ Schallsensible Umgebungen
Schlafzimmern), an denen die Betriebsgeräusche Störungen
verursachen könnten.
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu
Gesamtnutzungsdauer des Geräts führen kann:
▪ Umgebungen mit starken Spannungsschwankungen
▪ In Fahrzeugen oder auf Schiffen
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind
Am Meer gelegene Installation. Sorgen Sie dafür, dass die
Außeneinheit NICHT Seewinden
Salzgehalt in der Luft kann Korrosion beschleunigen, was die
Lebenserwartung der Einheit verkürzt.
ROTEX HPSU Monobloc Kompaktaußengerät
zu einem Kurzschluss der
der Abluft). Folgende
b
a
(z. B. in der Nähe von
einer Beeinträchtigung der
direkt ausgesetzt ist. Der
RBLQ05+07C2V3
4P501827-1 – 2017.08
