10.3.4 ATM 90 mit Bus-Anschlussadapter - Kabelverschraubung

ATM 90 mit Bus-Anschlussadapter – Anschluss über 3 Kabelverschraubungen. Die elektrische
Verdrahtung erfolgt über die interne Klemmleiste (X1).

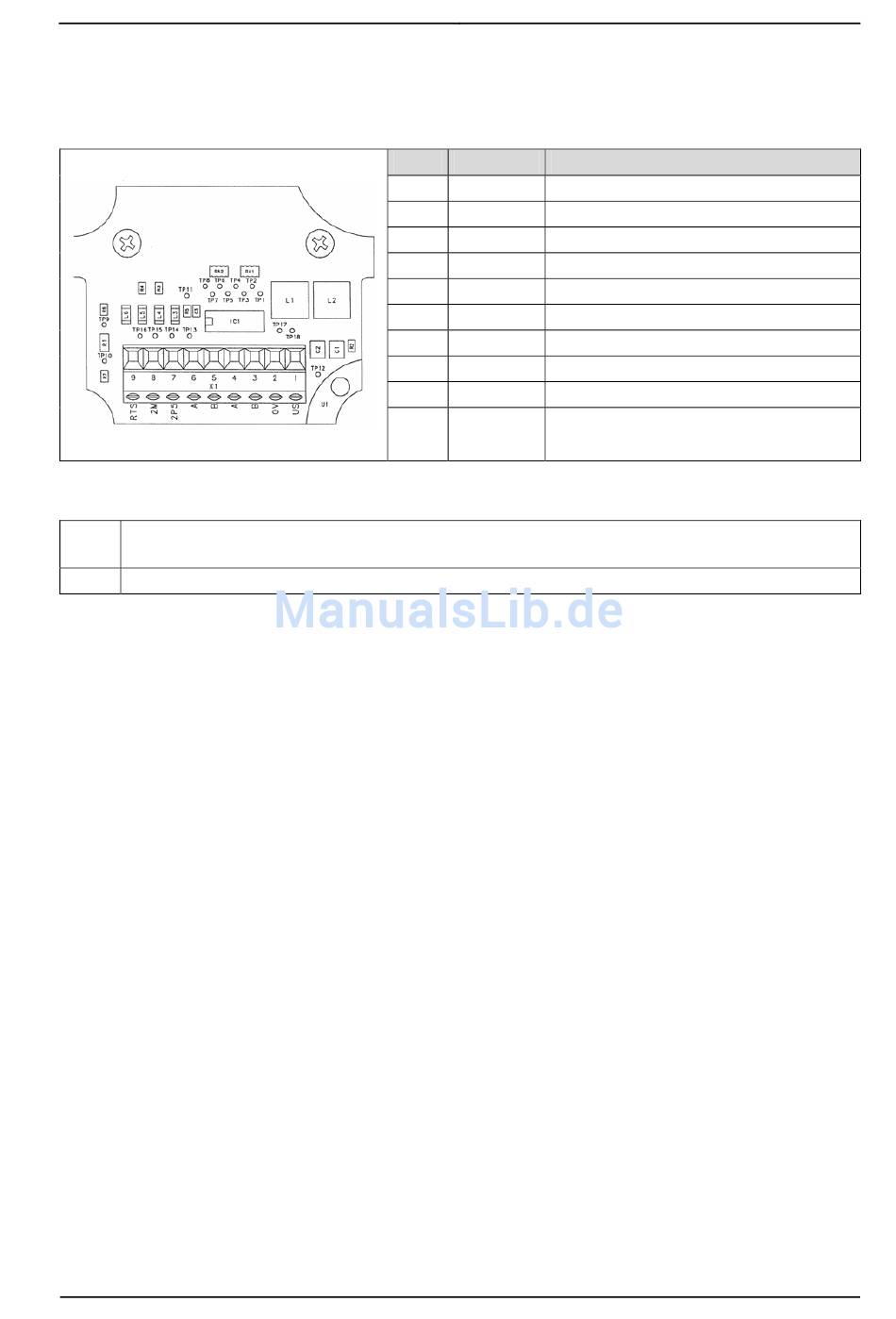

Figure 10–5: Pinbelegung ATM 90 mit Bus-Anschlussadapter.
(1)
Für externen Busabschluss oder Versorgung der Sender/Empfänger einer LWL-
Verbindung.
(2)
Signal ist optional, dient der Richtungserkennung eines LWL-Anschlusses.
Jan 2005
X1 Signal
1 US (24V)
2 GND
3 B
4 A
5 B
6 A
7 2P5
8 2M
9 RTS
ATM60 / ATM90 / KHK53
Montage und Anschluss des Encoders
Beschreibung
Betriebsspannung 10-32 V
0 V (Gnd)
B-Leitung Profibus DP (out)
A-Leitung Profibus DP (out)
B-Leitung Profibus DP (in)
A-Leitung Profibus DP (in)
+5 V (potential getrennt)
0 V (potential getrennt)
Request to Send
(1)
(1)
(2)
