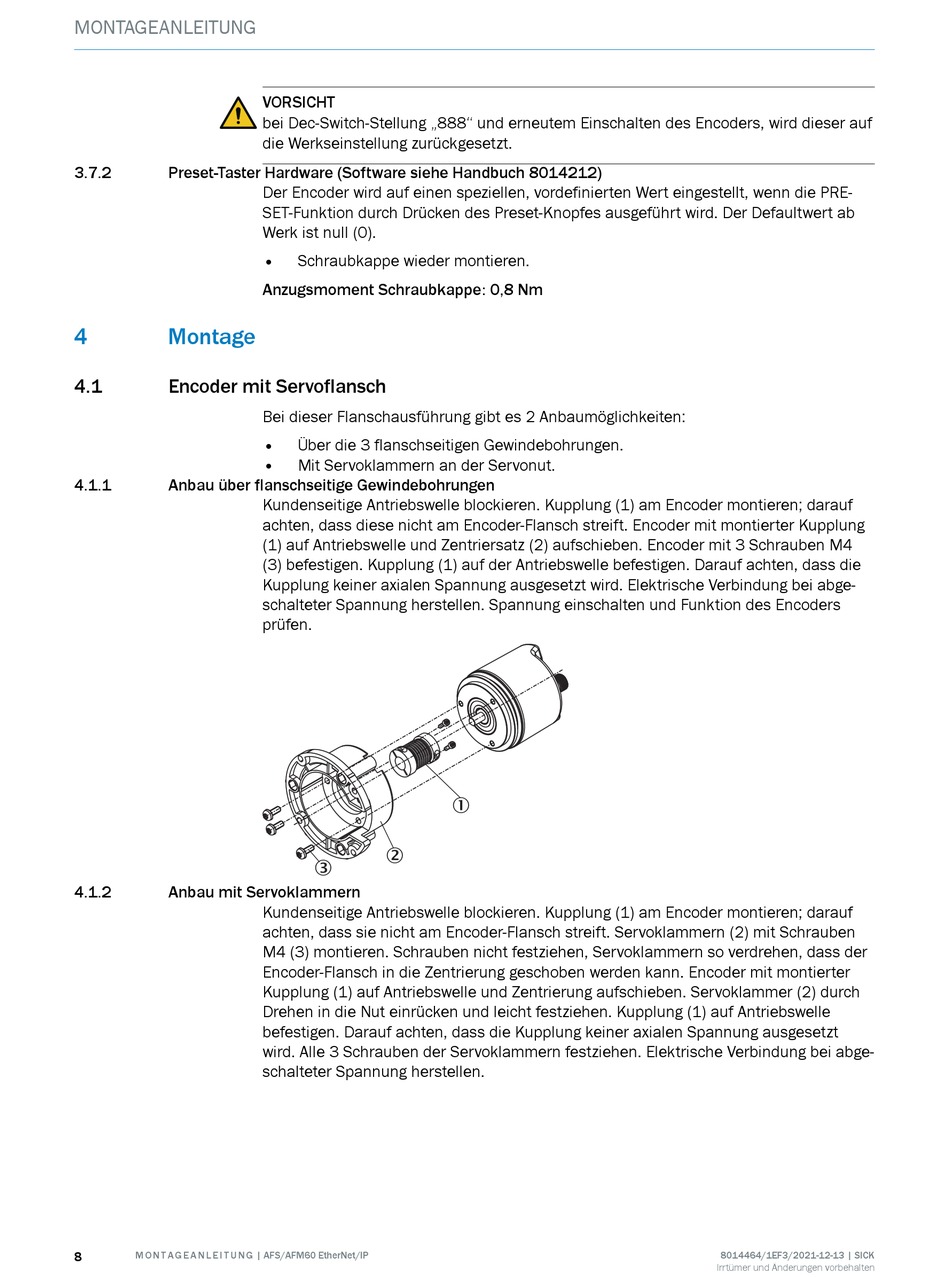

MONTAGEANLEITUNG
3.7.2 Preset-Taster Hardware (Software siehe Handbuch 8014212)
4 Montage
4.1

Encoder mit Servoflansch

4.1.1 Anbau über flanschseitige Gewindebohrungen
4.1.2

Anbau mit Servoklammern

8 M O N T A G E A N L E I T U N G | AFS/AFM60 EtherNet/IP
VORSICHT
bei Dec-Switch-Stellung „888" und erneutem Einschalten des Encoders, wird dieser auf
die Werkseinstellung zurückgesetzt.
Der Encoder wird auf einen speziellen, vordefinierten Wert eingestellt, wenn die PRE‐
SET-Funktion durch Drücken des Preset-Knopfes ausgeführt wird. Der Defaultwert ab
Werk ist null (0).
• Schraubkappe wieder montieren.
Anzugsmoment Schraubkappe: 0,8 Nm
Bei dieser Flanschausführung gibt es 2 Anbaumöglichkeiten:
•
Über die 3 flanschseitigen Gewindebohrungen.
• Mit Servoklammern an der Servonut.
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder montieren; darauf
achten, dass diese nicht am Encoder-Flansch streift. Encoder mit montierter Kupplung
(1) auf Antriebswelle und Zentriersatz (2) aufschieben. Encoder mit 3 Schrauben M4
(3) befestigen. Kupplung (1) auf der Antriebswelle befestigen. Darauf achten, dass die
Kupplung keiner axialen Spannung ausgesetzt wird. Elektrische Verbindung bei abge‐
schalteter Spannung herstellen. Spannung einschalten und Funktion des Encoders
prüfen.
2
3
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder montieren; darauf
achten, dass sie nicht am Encoder-Flansch streift. Servoklammern (2) mit Schrauben
M4 (3) montieren. Schrauben nicht festziehen, Servoklammern so verdrehen, dass der
Encoder-Flansch in die Zentrierung geschoben werden kann. Encoder mit montierter
Kupplung (1) auf Antriebswelle und Zentrierung aufschieben. Servoklammer (2) durch
Drehen in die Nut einrücken und leicht festziehen. Kupplung (1) auf Antriebswelle
befestigen. Darauf achten, dass die Kupplung keiner axialen Spannung ausgesetzt
wird. Alle 3 Schrauben der Servoklammern festziehen. Elektrische Verbindung bei abge‐
schalteter Spannung herstellen.
1
