Ausbauen der Flexkabelführung

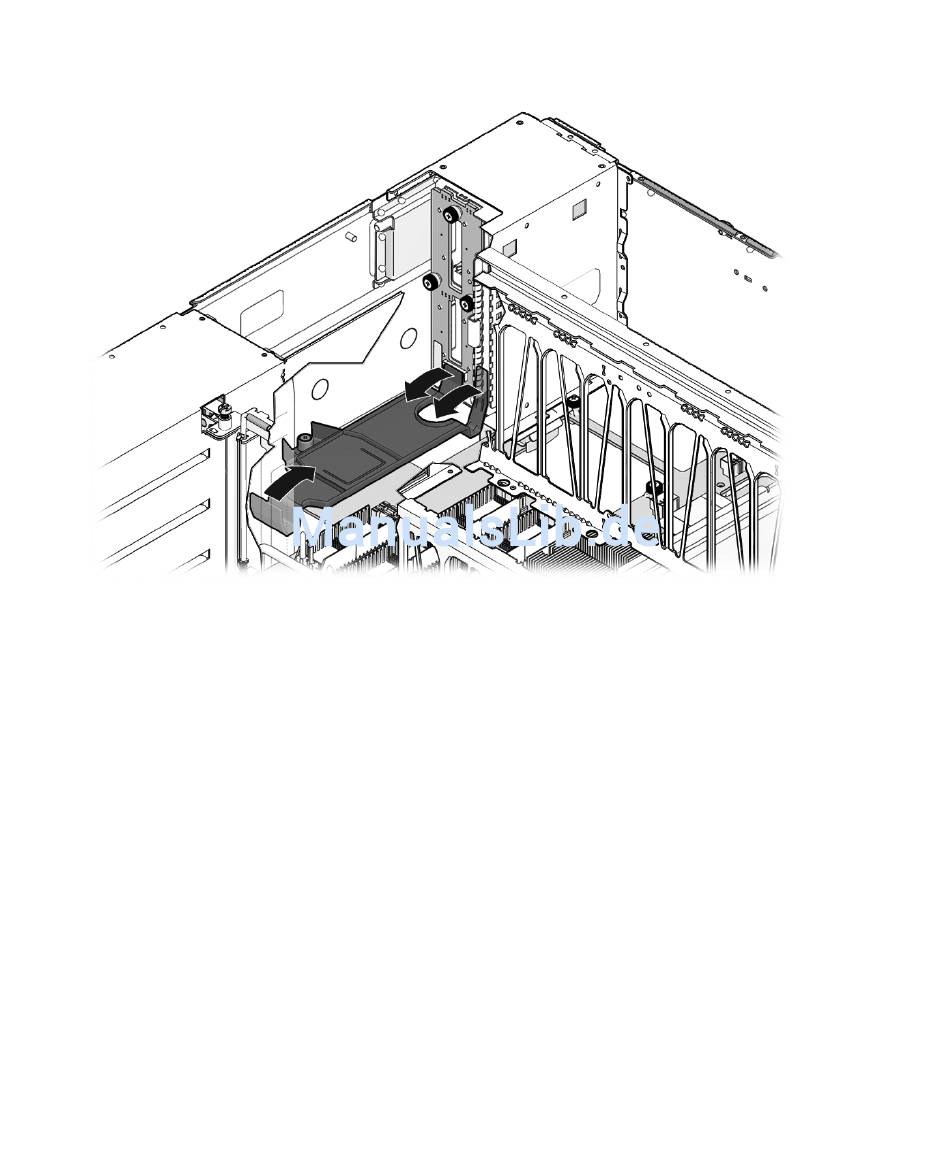

ABBILDUNG 5-18
3. Lösen Sie das Flexkabel von der Netzteil-Backplane.
4. Lösen Sie das Flexkabel von der Festplatten-Backplane.
5. Lösen Sie das Flexkabel vom DVD-ROM-Laufwerk.
6. Lösen Sie das Flexkabel von der Hauptplatine.
7. Heben Sie das Flexkabel nach oben aus dem System heraus.
▼ Einsetzen des Flexkabels
1. Vergewissern Sie sich, dass alle Netzkabel ausgesteckt sind.
2. Stecken Sie das Flexkabel an der Hauptplatine ein.
3. Stecken Sie das Flexkabel an der Festplatten-Backplane ein.
4. Stecken Sie das Flexkabel am DVD-ROM-Laufwerk ein.
5. Stecken Sie das Flexkabel an der Netzteil-Backplane ein.
Kapitel 5
Wartung von FRUs (vor Ort austauschbare Komponenten)
145
