Einbauen Des Vorderen Bedienfelds - Fujitsu SPARC Enterprise T5440 Wartungshandbuch

▼ Einbauen des vorderen Bedienfelds

1. Setzen Sie das vordere Bedienfeld in das System ein.

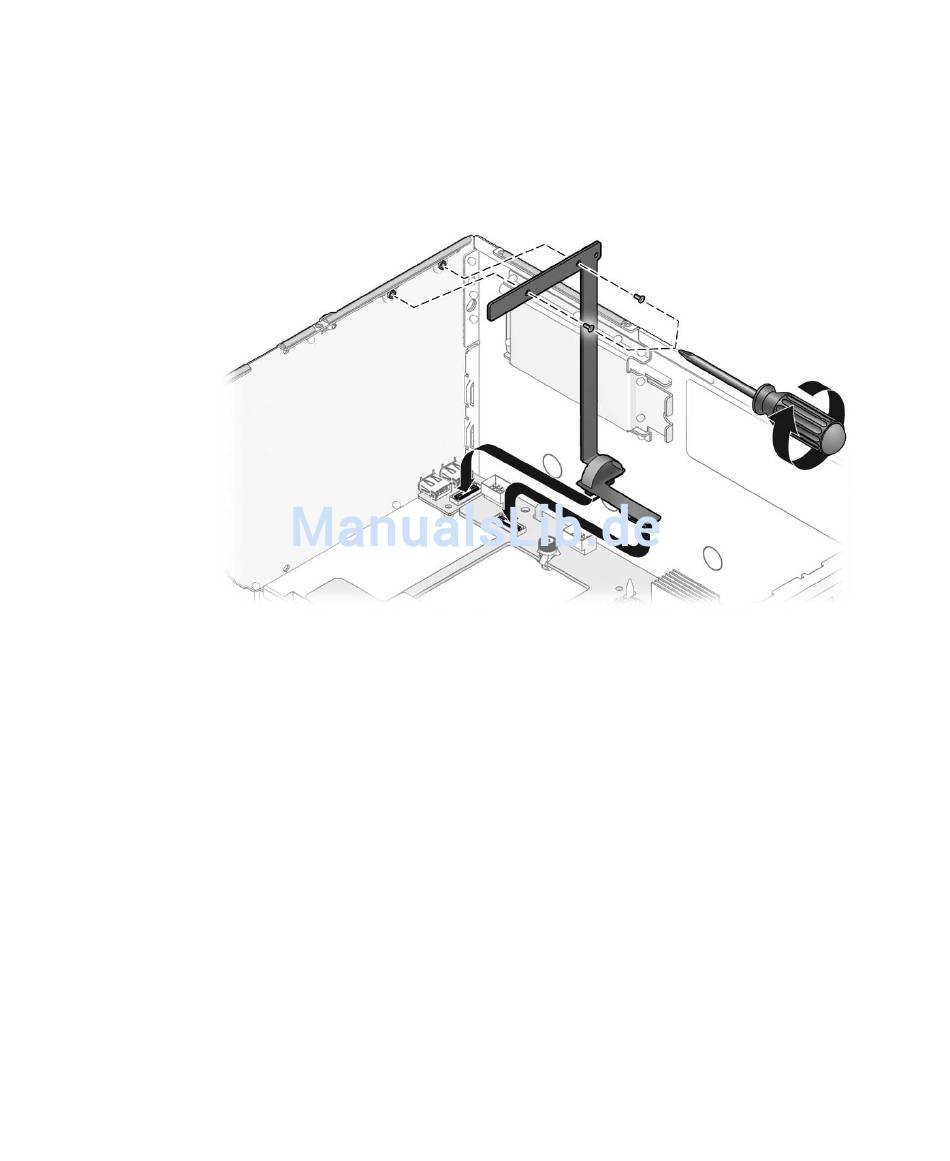

Einbauen des vorderen Bedienfelds
ABBILDUNG 5-21
2. Ziehen Sie die zwei Kreuzschlitzschrauben Nr. 2 fest.
3. Schließen Sie das Kabel des vorderen Bedienfelds an der vorderen E/A-Platine
an.
4. Schließen Sie das Kabel des vorderen Bedienfelds am Anschluss J9901 an der
Hauptplatine an.
Folgende Schritte
„Einbauen der Lüfterfassungshalterung" auf Seite 134
■
„Einbauen einer Lüfterfassung" auf Seite 86
■
„Anbringen der oberen Abdeckung" auf Seite 154
■
„Einbauen des Servers in das Rack" auf Seite 154
■
„Anschließen der Netzkabel an den Server" auf Seite 157
■
„Einschalten des Servers" auf Seite 157
■
Kapitel 5 Wartung von FRUs (vor Ort austauschbare Komponenten) 149
