2. Vergewissern Sie sich, dass beim Vorziehen des Servers keine Kabel im Weg
sind oder beschädigt werden können.
Der mit dem Server gelieferte Kabelführungsarm (CMA) ist zum Vorziehen des
Servers mit Scharnieren versehen. Trotzdem müssen Sie darauf achten, dass alle
Kabel lang genug sind, um den Server problemlos vorzuziehen.
3. Betätigen Sie von der Vorderseite des Servers aus die beiden
Entriegelungshebel der Schienen (
Drücken Sie die Entriegelungshebel der Schienen zusammen, um die Schienen
freizugeben.

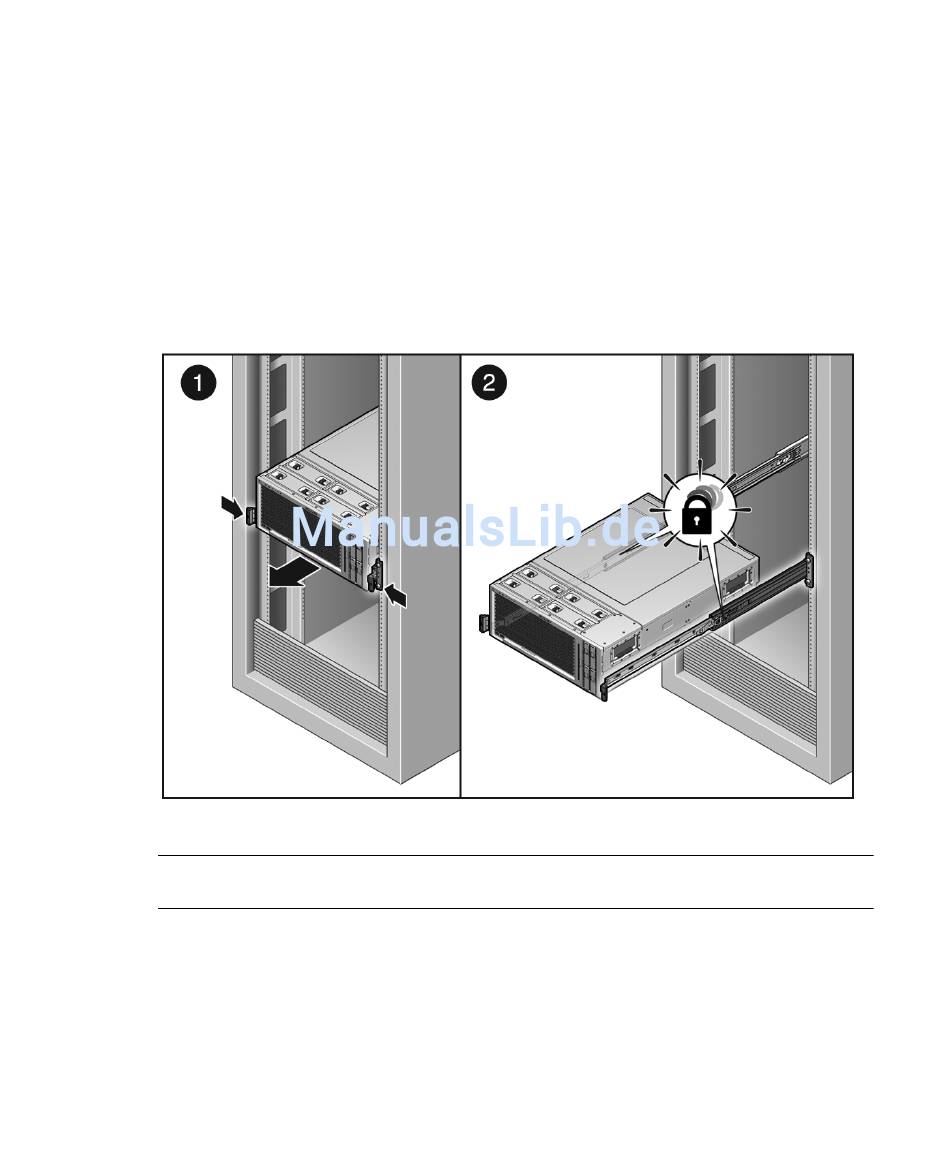

ABBILDUNG 3-1
Legende
1
2
4. Halten Sie die Entriegelungshebel der Schienen gedrückt und ziehen Sie den
Server vorsichtig nach vorne, bis er in der Wartungsposition einrastet.
68 SPARC Enterprise T5440 Server — Wartungshandbuch • September 2008
Vorziehen des Servers in die Wartungsposition
Schienenverriegelung
Innere Schienenentriegelung
).
ABBILDUNG 3-1
