Fujitsu SPARC Enterprise T5440 Wartungshandbuch Seite 153

„Abnehmen der oberen Abdeckung" auf Seite 71
■
„Ausbauen eines CMP-/Hauptspeichermoduls" auf Seite 101
■
Hinweis – Alle CPU-Module und Hauptspeichermodule müssen ausgebaut werden.
Gehen Sie wie folgt vor:
1. Lösen Sie die neun Kreuzschlitzschrauben Nr. 1, mit denen die
Lüfterfassungshalterung oben am Gehäuse befestigt ist.

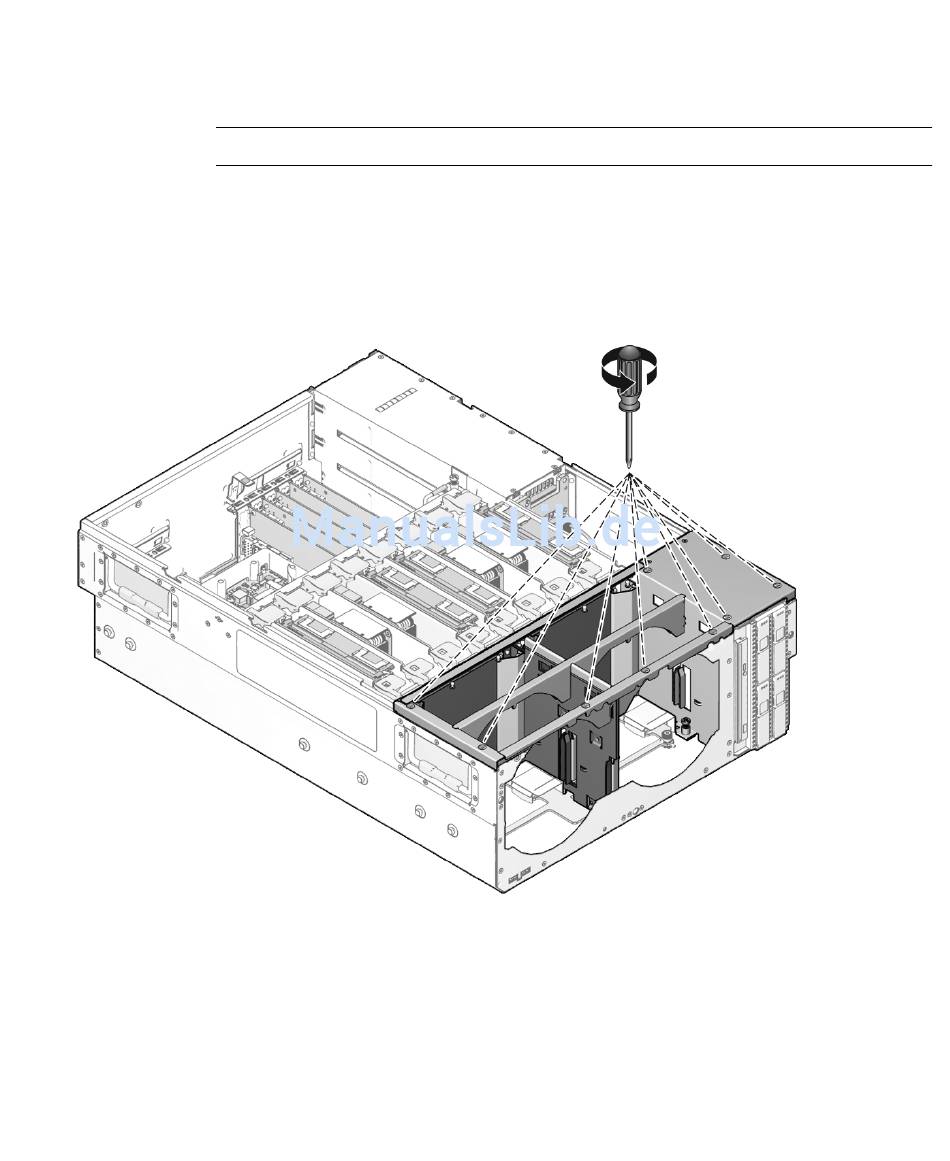

Ausbauen der Lüfterfassungshalterung
ABBILDUNG 5-10
2. Lösen Sie die sieben unverlierbaren Kreuzschlitzschrauben Nr. 2, mit denen
die Lüfterfassungshalterung unten an der Hauptplatine befestigt ist.
3. Heben Sie die Lüfterfassungshalterung nach oben aus dem System heraus.
Kapitel 5 Wartung von FRUs (vor Ort austauschbare Komponenten) 133
