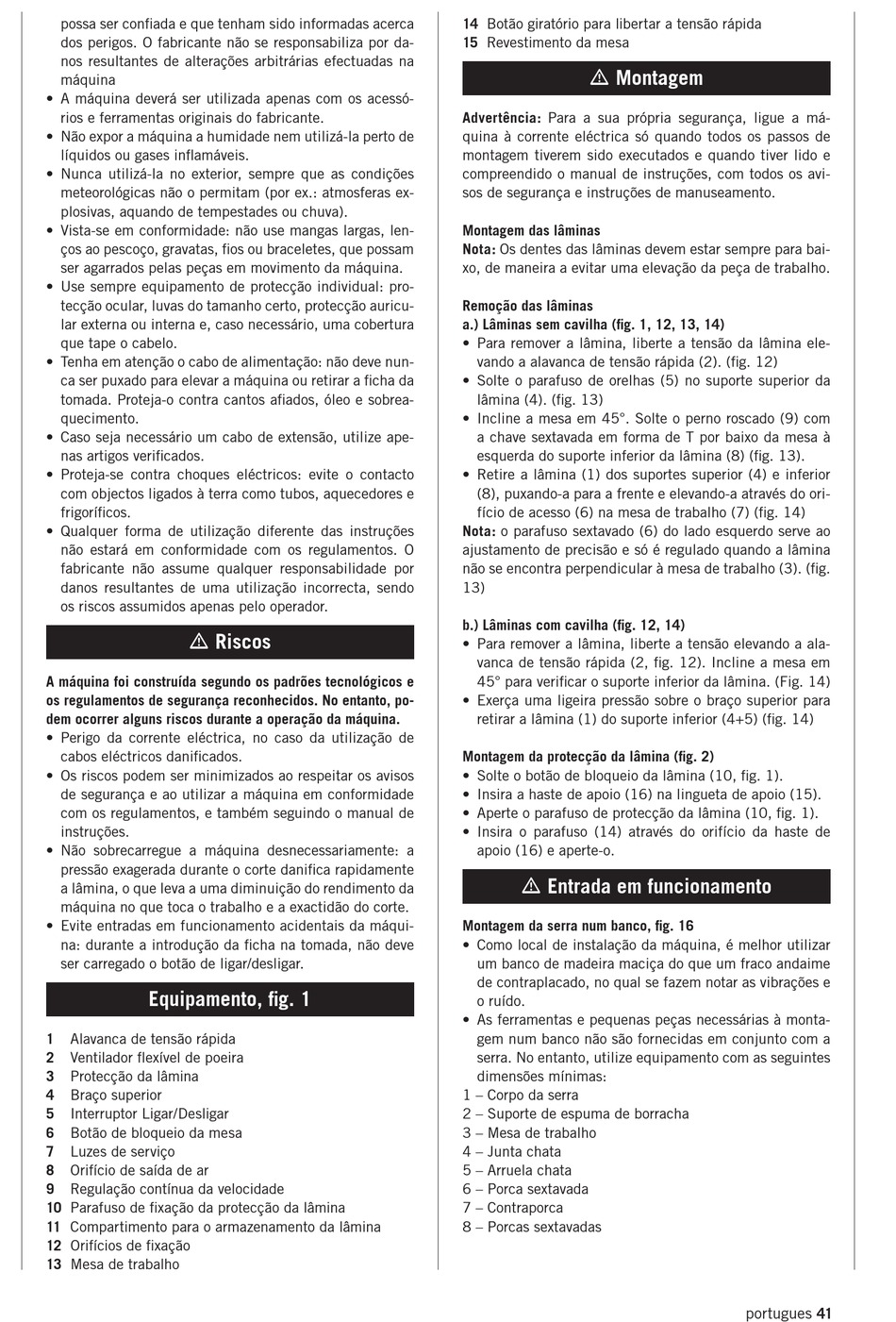

possa ser confiada e que tenham sido informadas acerca
dos perigos. O fabricante não se responsabiliza por da-
nos resultantes de alterações arbitrárias efectuadas na
máquina
• A máquina deverá ser utilizada apenas com os acessó-
rios e ferramentas originais do fabricante.
• Não expor a máquina a humidade nem utilizá-la perto de
líquidos ou gases inflamáveis.
• Nunca utilizá-la no exterior, sempre que as condições
meteorológicas não o permitam (por ex.: atmosferas ex-
plosivas, aquando de tempestades ou chuva).
• Vista-se em conformidade: não use mangas largas, len-
ços ao pescoço, gravatas, fios ou braceletes, que possam
ser agarrados pelas peças em movimento da máquina.
• Use sempre equipamento de protecção individual: pro-
tecção ocular, luvas do tamanho certo, protecção auricu-
lar externa ou interna e, caso necessário, uma cobertura
que tape o cabelo.
• Tenha em atenção o cabo de alimentação: não deve nun-
ca ser puxado para elevar a máquina ou retirar a ficha da
tomada. Proteja-o contra cantos afiados, óleo e sobrea-
quecimento.
• Caso seja necessário um cabo de extensão, utilize ape-
nas artigos verificados.
• Proteja-se contra choques eléctricos: evite o contacto
com objectos ligados à terra como tubos, aquecedores e
frigoríficos.
• Qualquer forma de utilização diferente das instruções
não estará em conformidade com os regulamentos. O
fabricante não assume qualquer responsabilidade por
danos resultantes de uma utilização incorrecta, sendo
os riscos assumidos apenas pelo operador.
m Riscos
A máquina foi construída segundo os padrões tecnológicos e
os regulamentos de segurança reconhecidos. No entanto, po-
dem ocorrer alguns riscos durante a operação da máquina.
• Perigo da corrente eléctrica, no caso da utilização de
cabos eléctricos danificados.
• Os riscos podem ser minimizados ao respeitar os avisos
de segurança e ao utilizar a máquina em conformidade
com os regulamentos, e também seguindo o manual de
instruções.
• Não sobrecarregue a máquina desnecessariamente: a
pressão exagerada durante o corte danifica rapidamente
a lâmina, o que leva a uma diminuição do rendimento da
máquina no que toca o trabalho e a exactidão do corte.
• Evite entradas em funcionamento acidentais da máqui-
na: durante a introdução da ficha na tomada, não deve
ser carregado o botão de ligar/desligar.
Equipamento, fig. 1
1 Alavanca de tensão rápida
2 Ventilador flexível de poeira
3 Protecção da lâmina
4 Braço superior
5 Interruptor Ligar/Desligar
6
Botão de bloqueio da mesa
7
Luzes de serviço
8
Orifício de saída de ar
9
Regulação contínua da velocidade
10 Parafuso de fixação da protecção da lâmina
11 Compartimento para o armazenamento da lâmina
12 Orifícios de fixação
13 Mesa de trabalho
14 Botão giratório para libertar a tensão rápida
15 Revestimento da mesa
m Montagem
Advertência: Para a sua própria segurança, ligue a má-
quina à corrente eléctrica só quando todos os passos de
montagem tiverem sido executados e quando tiver lido e
compreendido o manual de instruções, com todos os avi-
sos de segurança e instruções de manuseamento.
Montagem das lâminas
Nota: Os dentes das lâminas devem estar sempre para bai-
xo, de maneira a evitar uma elevação da peça de trabalho.
Remoção das lâminas
a.) Lâminas sem cavilha (fig. 1, 12, 13, 14)
• Para remover a lâmina, liberte a tensão da lâmina ele-
vando a alavanca de tensão rápida (2). (fig. 12)
• Solte o parafuso de orelhas (5) no suporte superior da
lâmina (4). (fig. 13)
• Incline a mesa em 45°. Solte o perno roscado (9) com
a chave sextavada em forma de T por baixo da mesa à
esquerda do suporte inferior da lâmina (8) (fig. 13).
• Retire a lâmina (1) dos suportes superior (4) e inferior
(8), puxando-a para a frente e elevando-a através do ori-
fício de acesso (6) na mesa de trabalho (7) (fig. 14)
Nota: o parafuso sextavado (6) do lado esquerdo serve ao
ajustamento de precisão e só é regulado quando a lâmina
não se encontra perpendicular à mesa de trabalho (3). (fig.
13)
b.) Lâminas com cavilha (fig. 12, 14)
• Para remover a lâmina, liberte a tensão elevando a ala-
vanca de tensão rápida (2, fig. 12). Incline a mesa em
45° para verificar o suporte inferior da lâmina. (Fig. 14)
• Exerça uma ligeira pressão sobre o braço superior para
retirar a lâmina (1) do suporte inferior (4+5) (fig. 14)
Montagem da protecção da lâmina (fig. 2)
• Solte o botão de bloqueio da lâmina (10, fig. 1).
• Insira a haste de apoio (16) na lingueta de apoio (15).
• Aperte o parafuso de protecção da lâmina (10, fig. 1).
• Insira o parafuso (14) através do orifício da haste de
apoio (16) e aperte-o.
m Entrada em funcionamento
Montagem da serra num banco, fig. 16
• Como local de instalação da máquina, é melhor utilizar
um banco de madeira maciça do que um fraco andaime
de contraplacado, no qual se fazem notar as vibrações e
o ruído.
• As ferramentas e pequenas peças necessárias à monta-
gem num banco não são fornecidas em conjunto com a
serra. No entanto, utilize equipamento com as seguintes
dimensões mínimas:
1 – Corpo da serra
2 – Suporte de espuma de borracha
3 – Mesa de trabalho
4 – Junta chata
5 – Arruela chata
6 – Porca sextavada
7 – Contraporca
8 – Porcas sextavadas
