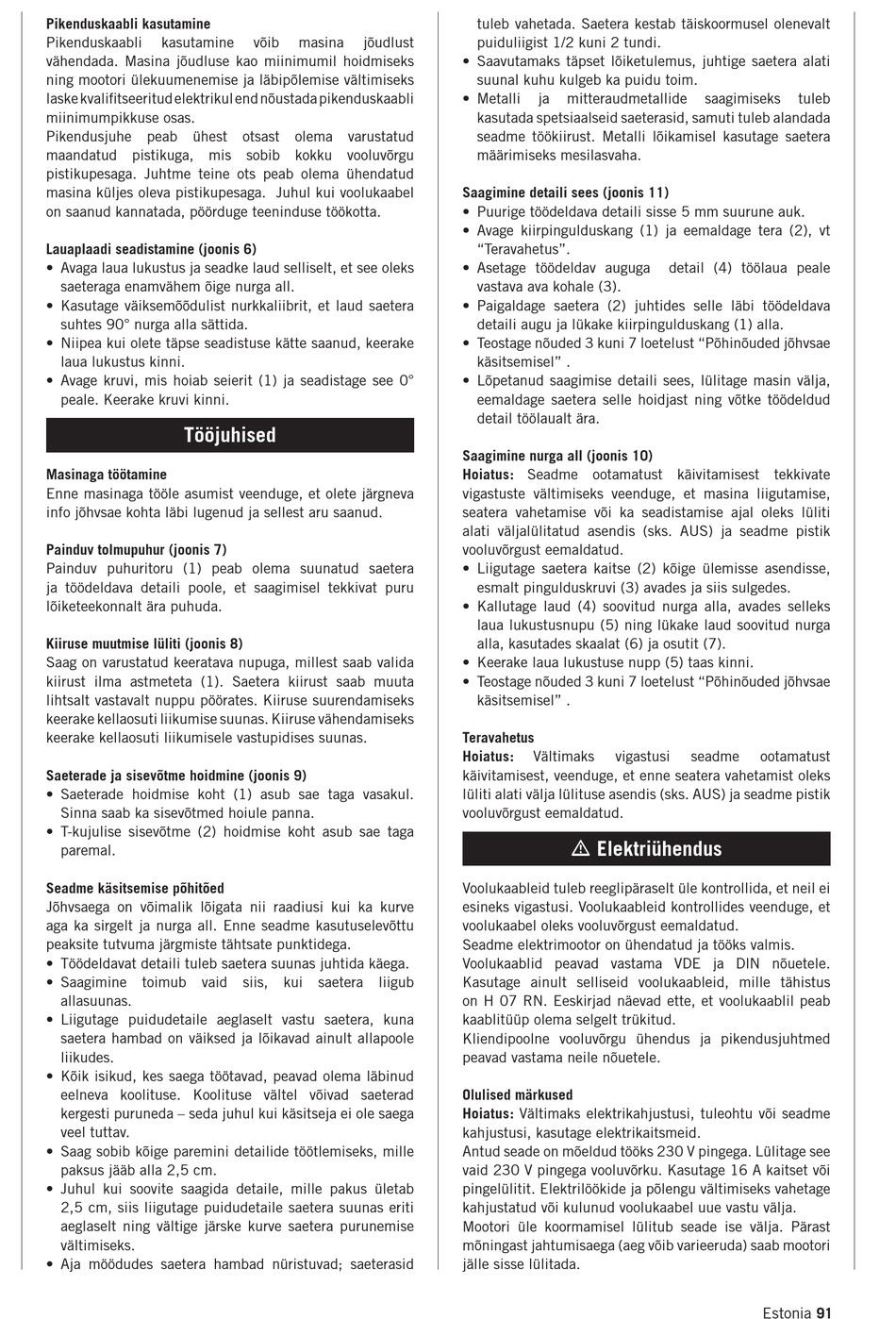

Pikenduskaabli kasutamine
Pikenduskaabli kasutamine
vähendada. Masina jõudluse kao miinimumil hoidmiseks
ning mootori ülekuumenemise ja läbipõlemise vältimiseks
laske kvalifitseeritud elektrikul end nõustada pikenduskaabli
miinimumpikkuse osas.
Pikendusjuhe peab ühest otsast olema varustatud
maandatud pistikuga, mis sobib kokku vooluvõrgu
pistikupesaga. Juhtme teine ots peab olema ühendatud
masina küljes oleva pistikupesaga. Juhul kui voolukaabel
on saanud kannatada, pöörduge teeninduse töökotta.
Lauaplaadi seadistamine (joonis 6)
• Avaga laua lukustus ja seadke laud selliselt, et see oleks
saeteraga enamvähem õige nurga all.
• Kasutage väiksemõõdulist nurkkaliibrit, et laud saetera
suhtes 90° nurga alla sättida.
• Niipea kui olete täpse seadistuse kätte saanud, keerake
laua lukustus kinni.
• Avage kruvi, mis hoiab seierit (1) ja seadistage see 0°
peale. Keerake kruvi kinni.
Tööjuhised
Masinaga töötamine
Enne masinaga tööle asumist veenduge, et olete järgneva
info jõhvsae kohta läbi lugenud ja sellest aru saanud.
Painduv tolmupuhur (joonis 7)
Painduv puhuritoru (1) peab olema suunatud saetera
ja töödeldava detaili poole, et saagimisel tekkivat puru
lõiketeekonnalt ära puhuda.
Kiiruse muutmise lüliti (joonis 8)
Saag on varustatud keeratava nupuga, millest saab valida
kiirust ilma astmeteta (1). Saetera kiirust saab muuta
lihtsalt vastavalt nuppu pöörates. Kiiruse suurendamiseks
keerake kellaosuti liikumise suunas. Kiiruse vähendamiseks
keerake kellaosuti liikumisele vastupidises suunas.
Saeterade ja sisevõtme hoidmine (joonis 9)
• Saeterade hoidmise koht (1) asub sae taga vasakul.
Sinna saab ka sisevõtmed hoiule panna.
• T-kujulise sisevõtme (2) hoidmise koht asub sae taga
paremal.
Seadme käsitsemise põhitõed
Jõhvsaega on võimalik lõigata nii raadiusi kui ka kurve
aga ka sirgelt ja nurga all. Enne seadme kasutuselevõttu
peaksite tutvuma järgmiste tähtsate punktidega.
• Töödeldavat detaili tuleb saetera suunas juhtida käega.
• Saagimine toimub vaid
allasuunas.
• Liigutage puidudetaile aeglaselt vastu saetera, kuna
saetera hambad on väiksed ja lõikavad ainult allapoole
liikudes.
• Kõik isikud, kes saega töötavad, peavad olema läbinud
eelneva koolituse. Koolituse vältel võivad saeterad
kergesti puruneda – seda juhul kui käsitseja ei ole saega
veel tuttav.
• Saag sobib kõige paremini detailide töötlemiseks, mille
paksus jääb alla 2,5 cm.
• Juhul kui soovite saagida detaile, mille pakus ületab
2,5 cm, siis liigutage puidudetaile saetera suunas eriti
aeglaselt ning vältige järske kurve saetera purunemise
vältimiseks.
• Aja möödudes saetera hambad nüristuvad; saeterasid
võib masina jõudlust
siis, kui saetera liigub
tuleb vahetada. Saetera kestab täiskoormusel olenevalt
puiduliigist 1/2 kuni 2 tundi.
• Saavutamaks täpset lõiketulemus, juhtige saetera alati
suunal kuhu kulgeb ka puidu toim.
• Metalli ja mitteraudmetallide
kasutada spetsiaalseid saeterasid, samuti tuleb alandada
seadme töökiirust. Metalli lõikamisel kasutage saetera
määrimiseks mesilasvaha.
Saagimine detaili sees (joonis 11)
• Puurige töödeldava detaili sisse 5 mm suurune auk.
• Avage kiirpingulduskang (1) ja eemaldage tera (2), vt
"Teravahetus".
• Asetage töödeldav auguga
vastava ava kohale (3).
• Paigaldage saetera (2) juhtides selle läbi töödeldava
detaili augu ja lükake kiirpingulduskang (1) alla.
• Teostage nõuded 3 kuni 7 loetelust "Põhinõuded jõhvsae
käsitsemisel" .
• Lõpetanud saagimise detaili sees, lülitage masin välja,
eemaldage saetera selle hoidjast ning võtke töödeldud
detail töölaualt ära.
Saagimine nurga all (joonis 10)
Hoiatus: Seadme ootamatust käivitamisest tekkivate
vigastuste vältimiseks veenduge, et masina liigutamise,
seatera vahetamise või ka seadistamise ajal oleks lüliti
alati väljalülitatud asendis (sks. AUS) ja seadme pistik
vooluvõrgust eemaldatud.
• Liigutage saetera kaitse (2) kõige ülemisse asendisse,
esmalt pingulduskruvi (3) avades ja siis sulgedes.
• Kallutage laud (4) soovitud nurga alla, avades selleks
laua lukustusnupu (5) ning lükake laud soovitud nurga
alla, kasutades skaalat (6) ja osutit (7).
• Keerake laua lukustuse nupp (5) taas kinni.
• Teostage nõuded 3 kuni 7 loetelust "Põhinõuded jõhvsae
käsitsemisel" .
Teravahetus
Hoiatus:
Vältimaks vigastusi
käivitamisest, veenduge, et enne seatera vahetamist oleks
lüliti alati välja lülituse asendis (sks. AUS) ja seadme pistik
vooluvõrgust eemaldatud.
m Elektriühendus
Voolukaableid tuleb reeglipäraselt üle kontrollida, et neil ei
esineks vigastusi. Voolukaableid kontrollides veenduge, et
voolukaabel oleks vooluvõrgust eemaldatud.
Seadme elektrimootor on ühendatud ja tööks valmis.
Voolukaablid peavad vastama VDE ja DlN nõuetele.
Kasutage ainult selliseid voolukaableid, mille tähistus
on H 07 RN. Eeskirjad näevad ette, et voolukaablil peab
kaablitüüp olema selgelt trükitud.
Kliendipoolne vooluvõrgu ühendus ja pikendusjuhtmed
peavad vastama neile nõuetele.
Olulised märkused
Hoiatus: Vältimaks elektrikahjustusi, tuleohtu või seadme
kahjustusi, kasutage elektrikaitsmeid.
Antud seade on mõeldud tööks 230 V pingega. Lülitage see
vaid 230 V pingega vooluvõrku. Kasutage 16 A kaitset või
pingelülitit. Elektrilöökide ja põlengu vältimiseks vahetage
kahjustatud või kulunud voolukaabel uue vastu välja.
Mootori üle koormamisel lülitub seade ise välja. Pärast
mõningast jahtumisaega (aeg võib varieeruda) saab mootori
jälle sisse lülitada.
saagimiseks tuleb
detail (4) töölaua peale
seadme ootamatust
