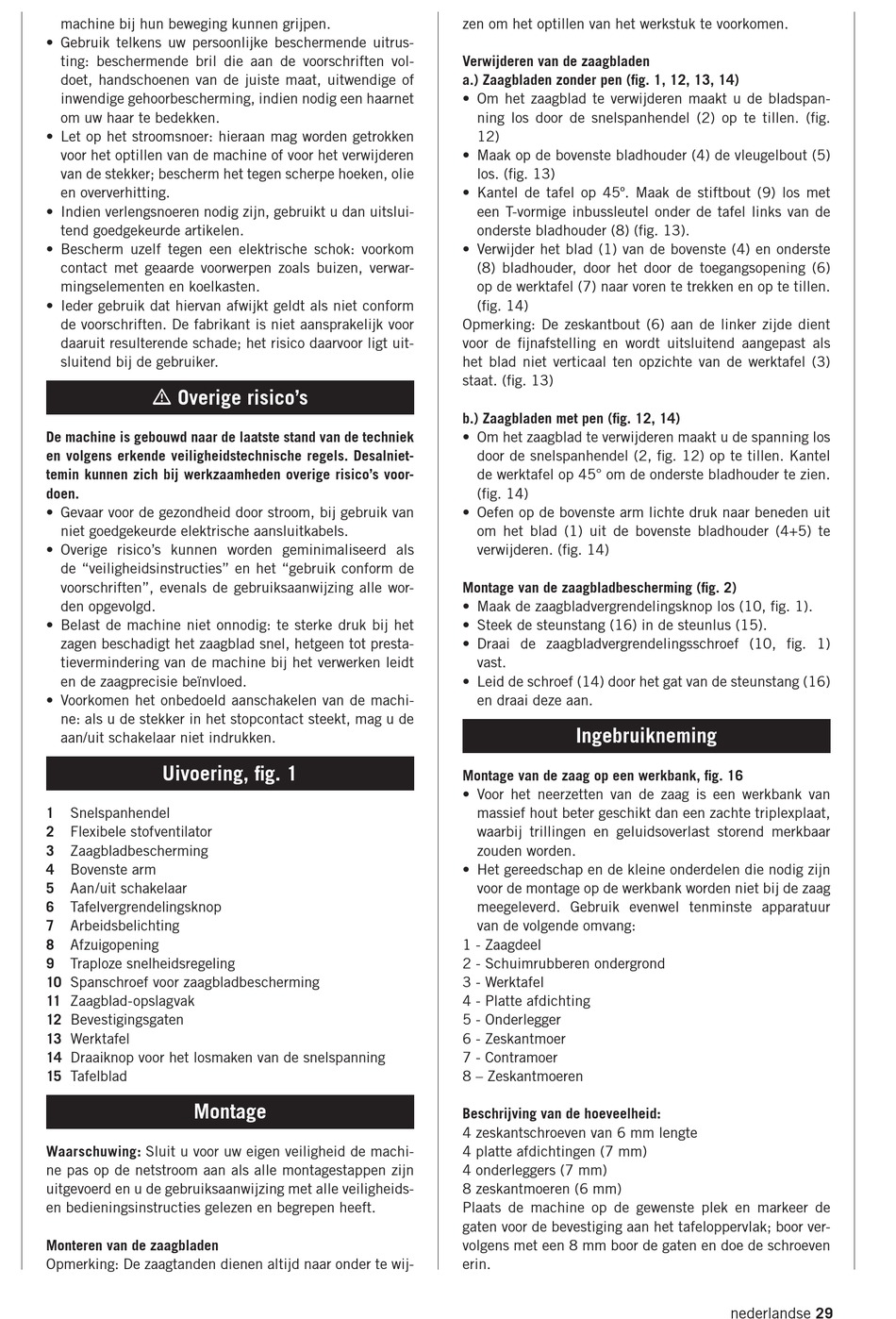

machine bij hun beweging kunnen grijpen.
• Gebruik telkens uw persoonlijke beschermende uitrus-
ting: beschermende bril die aan de voorschriften vol-
doet, handschoenen van de juiste maat, uitwendige of
inwendige gehoorbescherming, indien nodig een haarnet
om uw haar te bedekken.
• Let op het stroomsnoer: hieraan mag worden getrokken
voor het optillen van de machine of voor het verwijderen
van de stekker; bescherm het tegen scherpe hoeken, olie
en oververhitting.
• Indien verlengsnoeren nodig zijn, gebruikt u dan uitslui-
tend goedgekeurde artikelen.
• Bescherm uzelf tegen een elektrische schok: voorkom
contact met geaarde voorwerpen zoals buizen, verwar-
mingselementen en koelkasten.
• Ieder gebruik dat hiervan afwijkt geldt als niet conform
de voorschriften. De fabrikant is niet aansprakelijk voor
daaruit resulterende schade; het risico daarvoor ligt uit-
sluitend bij de gebruiker.
m Overige risico's
De machine is gebouwd naar de laatste stand van de techniek
en volgens erkende veiligheidstechnische regels. Desalniet-
temin kunnen zich bij werkzaamheden overige risico's voor-
doen.
• Gevaar voor de gezondheid door stroom, bij gebruik van
niet goedgekeurde elektrische aansluitkabels.
• Overige risico's kunnen worden geminimaliseerd als
de "veiligheidsinstructies" en het "gebruik conform de
voorschriften", evenals de gebruiksaanwijzing alle wor-
den opgevolgd.
• Belast de machine niet onnodig: te sterke druk bij het
zagen beschadigt het zaagblad snel, hetgeen tot presta-
tievermindering van de machine bij het verwerken leidt
en de zaagprecisie beïnvloed.
• Voorkomen het onbedoeld aanschakelen van de machi-
ne: als u de stekker in het stopcontact steekt, mag u de
aan/uit schakelaar niet indrukken.
Uivoering, fig. 1
1
Snelspanhendel
2
Flexibele stofventilator
3
Zaagbladbescherming
4
Bovenste arm
5
Aan/uit schakelaar
6
Tafelvergrendelingsknop
7
Arbeidsbelichting
8
Afzuigopening
9
Traploze snelheidsregeling
10 Spanschroef voor zaagbladbescherming
11 Zaagblad-opslagvak
12 Bevestigingsgaten
13 Werktafel
14 Draaiknop voor het losmaken van de snelspanning
15 Tafelblad
Montage
Waarschuwing: Sluit u voor uw eigen veiligheid de machi-
ne pas op de netstroom aan als alle montagestappen zijn
uitgevoerd en u de gebruiksaanwijzing met alle veiligheids-
en bedieningsinstructies gelezen en begrepen heeft.
Monteren van de zaagbladen
Opmerking: De zaagtanden dienen altijd naar onder te wij-
zen om het optillen van het werkstuk te voorkomen.
Verwijderen van de zaagbladen
a.) Zaagbladen zonder pen (fig. 1, 12, 13, 14)
• Om het zaagblad te verwijderen maakt u de bladspan-
ning los door de snelspanhendel (2) op te tillen. (fig.
12)
• Maak op de bovenste bladhouder (4) de vleugelbout (5)
los. (fig. 13)
• Kantel de tafel op 45º. Maak de stiftbout (9) los met
een T-vormige inbussleutel onder de tafel links van de
onderste bladhouder (8) (fig. 13).
• Verwijder het blad (1) van de bovenste (4) en onderste
(8) bladhouder, door het door de toegangsopening (6)
op de werktafel (7) naar voren te trekken en op te tillen.
(fig. 14)
Opmerking: De zeskantbout (6) aan de linker zijde dient
voor de fijnafstelling en wordt uitsluitend aangepast als
het blad niet verticaal ten opzichte van de werktafel (3)
staat. (fig. 13)
b.) Zaagbladen met pen (fig. 12, 14)
• Om het zaagblad te verwijderen maakt u de spanning los
door de snelspanhendel (2, fig. 12) op te tillen. Kantel
de werktafel op 45° om de onderste bladhouder te zien.
(fig. 14)
• Oefen op de bovenste arm lichte druk naar beneden uit
om het blad (1) uit de bovenste bladhouder (4+5) te
verwijderen. (fig. 14)
Montage van de zaagbladbescherming (fig. 2)
• Maak de zaagbladvergrendelingsknop los (10, fig. 1).
• Steek de steunstang (16) in de steunlus (15).
• Draai de zaagbladvergrendelingsschroef (10, fig. 1)
vast.
• Leid de schroef (14) door het gat van de steunstang (16)
en draai deze aan.
Ingebruikneming
Montage van de zaag op een werkbank, fig. 16
• Voor het neerzetten van de zaag is een werkbank van
massief hout beter geschikt dan een zachte triplexplaat,
waarbij trillingen en geluidsoverlast storend merkbaar
zouden worden.
• Het gereedschap en de kleine onderdelen die nodig zijn
voor de montage op de werkbank worden niet bij de zaag
meegeleverd. Gebruik evenwel tenminste apparatuur
van de volgende omvang:
1 - Zaagdeel
2 - Schuimrubberen ondergrond
3 - Werktafel
4 - Platte afdichting
5 - Onderlegger
6 - Zeskantmoer
7 - Contramoer
8 – Zeskantmoeren
Beschrijving van de hoeveelheid:
4 zeskantschroeven van 6 mm lengte
4 platte afdichtingen (7 mm)
4 onderleggers (7 mm)
8 zeskantmoeren (6 mm)
Plaats de machine op de gewenste plek en markeer de
gaten voor de bevestiging aan het tafeloppervlak; boor ver-
volgens met een 8 mm boor de gaten en doe de schroeven
erin.
