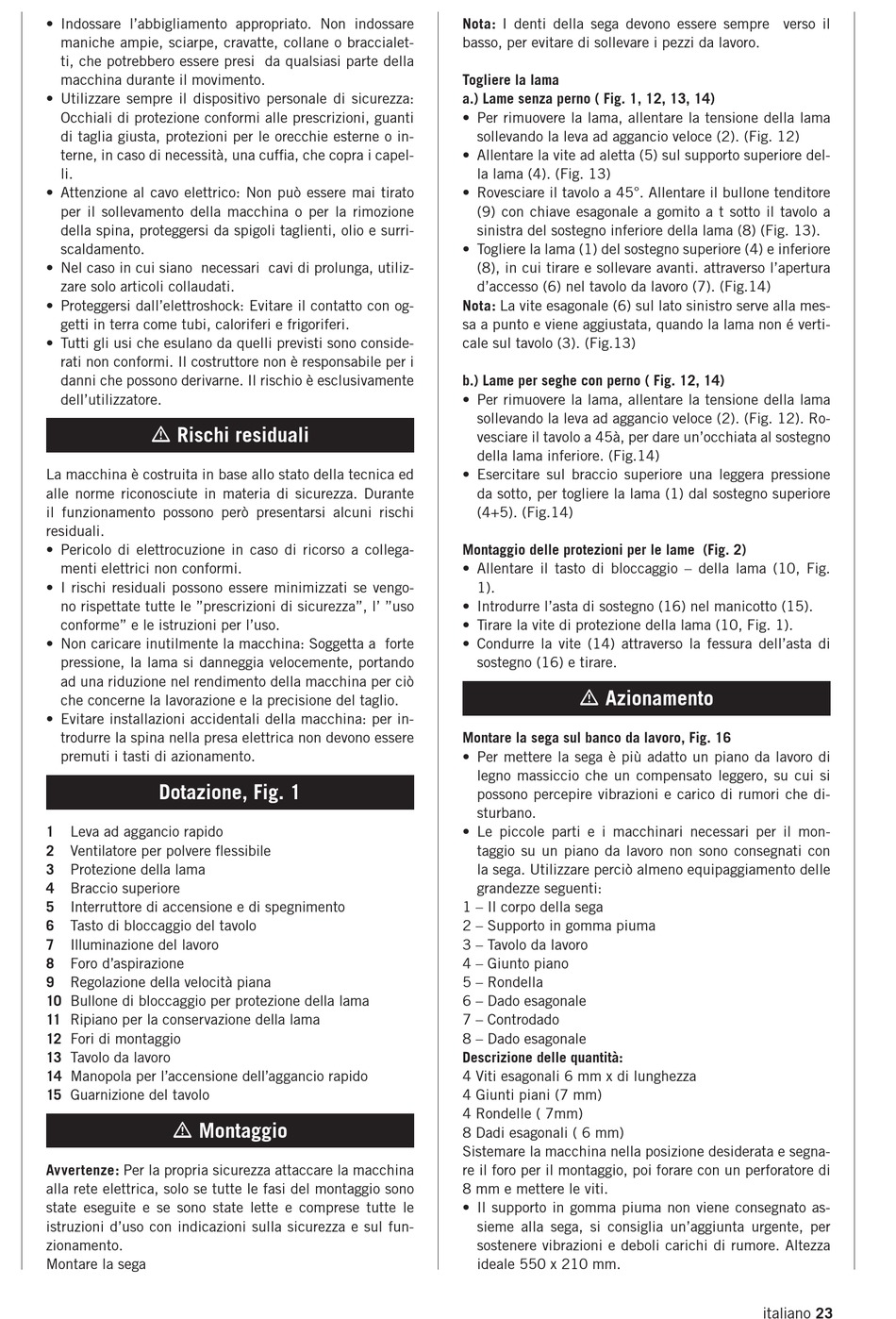

• Indossare l'abbigliamento appropriato. Non indossare
maniche ampie, sciarpe, cravatte, collane o braccialet-
ti, che potrebbero essere presi da qualsiasi parte della
macchina durante il movimento.
• Utilizzare sempre il dispositivo personale di sicurezza:
Occhiali di protezione conformi alle prescrizioni, guanti
di taglia giusta, protezioni per le orecchie esterne o in-
terne, in caso di necessità, una cuffia, che copra i capel-
li.
• Attenzione al cavo elettrico: Non può essere mai tirato
per il sollevamento della macchina o per la rimozione
della spina, proteggersi da spigoli taglienti, olio e surri-
scaldamento.
• Nel caso in cui siano necessari cavi di prolunga, utiliz-
zare solo articoli collaudati.
• Proteggersi dall'elettroshock: Evitare il contatto con og-
getti in terra come tubi, caloriferi e frigoriferi.
• Tutti gli usi che esulano da quelli previsti sono conside-
rati non conformi. Il costruttore non è responsabile per i
danni che possono derivarne. Il rischio è esclusivamente
dell'utilizzatore.
m Rischi residuali
La macchina è costruita in base allo stato della tecnica ed
alle norme riconosciute in materia di sicurezza. Durante
il funzionamento possono però presentarsi alcuni rischi
residuali.
• Pericolo di elettrocuzione in caso di ricorso a collega-
menti elettrici non conformi.
• I rischi residuali possono essere minimizzati se vengo-
no rispettate tutte le "prescrizioni di sicurezza", l' "uso
conforme" e le istruzioni per l'uso.
• Non caricare inutilmente la macchina: Soggetta a forte
pressione, la lama si danneggia velocemente, portando
ad una riduzione nel rendimento della macchina per ciò
che concerne la lavorazione e la precisione del taglio.
• Evitare installazioni accidentali della macchina: per in-
trodurre la spina nella presa elettrica non devono essere
premuti i tasti di azionamento.
Dotazione, Fig. 1
1
Leva ad aggancio rapido
2
Ventilatore per polvere flessibile
3
Protezione della lama
4
Braccio superiore
5
Interruttore di accensione e di spegnimento
6
Tasto di bloccaggio del tavolo
7
Illuminazione del lavoro
8
Foro d'aspirazione
9 Regolazione della velocità piana
10 Bullone di bloccaggio per protezione della lama
11 Ripiano per la conservazione della lama
12 Fori di montaggio
13 Tavolo da lavoro
14 Manopola per l'accensione dell'aggancio rapido
15 Guarnizione del tavolo
m Montaggio
Avvertenze: Per la propria sicurezza attaccare la macchina
alla rete elettrica, solo se tutte le fasi del montaggio sono
state eseguite e se sono state lette e comprese tutte le
istruzioni d'uso con indicazioni sulla sicurezza e sul fun-
zionamento.
Montare la sega
Nota: I denti della sega devono essere sempre verso il
basso, per evitare di sollevare i pezzi da lavoro.
Togliere la lama
a.) Lame senza perno ( Fig. 1, 12, 13, 14)
• Per rimuovere la lama, allentare la tensione della lama
sollevando la leva ad aggancio veloce (2). (Fig. 12)
• Allentare la vite ad aletta (5) sul supporto superiore del-
la lama (4). (Fig. 13)
• Rovesciare il tavolo a 45°. Allentare il bullone tenditore
(9) con chiave esagonale a gomito a t sotto il tavolo a
sinistra del sostegno inferiore della lama (8) (Fig. 13).
• Togliere la lama (1) del sostegno superiore (4) e inferiore
(8), in cui tirare e sollevare avanti. attraverso l'apertura
d'accesso (6) nel tavolo da lavoro (7). (Fig.14)
Nota: La vite esagonale (6) sul lato sinistro serve alla mes-
sa a punto e viene aggiustata, quando la lama non é verti-
cale sul tavolo (3). (Fig.13)
b.) Lame per seghe con perno ( Fig. 12, 14)
• Per rimuovere la lama, allentare la tensione della lama
sollevando la leva ad aggancio veloce (2). (Fig. 12). Ro-
vesciare il tavolo a 45à, per dare un'occhiata al sostegno
della lama inferiore. (Fig.14)
• Esercitare sul braccio superiore una leggera pressione
da sotto, per togliere la lama (1) dal sostegno superiore
(4+5). (Fig.14)
Montaggio delle protezioni per le lame (Fig. 2)
• Allentare il tasto di bloccaggio – della lama (10, Fig.
1).
• Introdurre l'asta di sostegno (16) nel manicotto (15).
• Tirare la vite di protezione della lama (10, Fig. 1).
• Condurre la vite (14) attraverso la fessura dell'asta di
sostegno (16) e tirare.
m Azionamento
Montare la sega sul banco da lavoro, Fig. 16
• Per mettere la sega è più adatto un piano da lavoro di
legno massiccio che un compensato leggero, su cui si
possono percepire vibrazioni e carico di rumori che di-
sturbano.
• Le piccole parti e i macchinari necessari per il mon-
taggio su un piano da lavoro non sono consegnati con
la sega. Utilizzare perciò almeno equipaggiamento delle
grandezze seguenti:
1 – Il corpo della sega
2 – Supporto in gomma piuma
3 – Tavolo da lavoro
4 – Giunto piano
5 – Rondella
6 – Dado esagonale
7 – Controdado
8 – Dado esagonale
Descrizione delle quantità:
4 Viti esagonali 6 mm x di lunghezza
4 Giunti piani (7 mm)
4 Rondelle ( 7mm)
8 Dadi esagonali ( 6 mm)
Sistemare la macchina nella posizione desiderata e segna-
re il foro per il montaggio, poi forare con un perforatore di
8 mm e mettere le viti.
• Il supporto in gomma piuma non viene consegnato as-
sieme alla sega, si consiglia un'aggiunta urgente, per
sostenere vibrazioni e deboli carichi di rumore. Altezza
ideale 550 x 210 mm.
