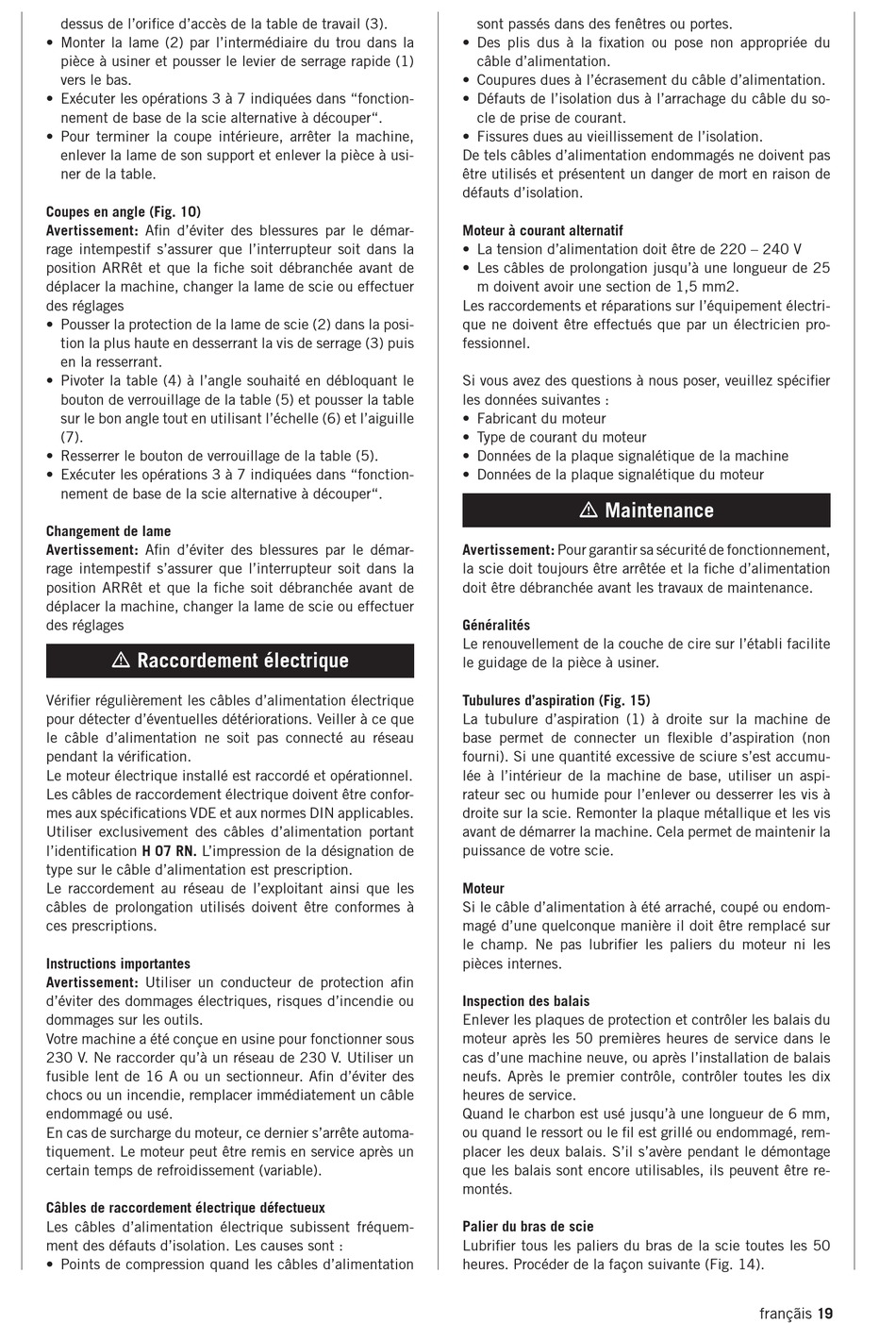

dessus de l'orifice d'accès de la table de travail (3).
• Monter la lame (2) par l'intermédiaire du trou dans la
pièce à usiner et pousser le levier de serrage rapide (1)
vers le bas.
• Exécuter les opérations 3 à 7 indiquées dans "fonction-
nement de base de la scie alternative à découper".
• Pour terminer la coupe intérieure, arrêter la machine,
enlever la lame de son support et enlever la pièce à usi-
ner de la table.
Coupes en angle (Fig. 10)
Avertissement: Afin d'éviter des blessures par le démar-
rage intempestif s'assurer que l'interrupteur soit dans la
position ARRêt et que la fiche soit débranchée avant de
déplacer la machine, changer la lame de scie ou effectuer
des réglages
• Pousser la protection de la lame de scie (2) dans la posi-
tion la plus haute en desserrant la vis de serrage (3) puis
en la resserrant.
• Pivoter la table (4) à l'angle souhaité en débloquant le
bouton de verrouillage de la table (5) et pousser la table
sur le bon angle tout en utilisant l'échelle (6) et l'aiguille
(7).
• Resserrer le bouton de verrouillage de la table (5).
• Exécuter les opérations 3 à 7 indiquées dans "fonction-
nement de base de la scie alternative à découper".
Changement de lame
Avertissement: Afin d'éviter des blessures par le démar-
rage intempestif s'assurer que l'interrupteur soit dans la
position ARRêt et que la fiche soit débranchée avant de
déplacer la machine, changer la lame de scie ou effectuer
des réglages
m Raccordement électrique
Vérifier régulièrement les câbles d'alimentation électrique
pour détecter d'éventuelles détériorations. Veiller à ce que
le câble d'alimentation ne soit pas connecté au réseau
pendant la vérification.
Le moteur électrique installé est raccordé et opérationnel.
Les câbles de raccordement électrique doivent être confor-
mes aux spécifications VDE et aux normes DIN applicables.
Utiliser exclusivement des câbles d'alimentation portant
l'identification H 07 RN. L'impression de la désignation de
type sur le câble d'alimentation est prescription.
Le raccordement au réseau de l'exploitant ainsi que les
câbles de prolongation utilisés doivent être conformes à
ces prescriptions.
Instructions importantes
Avertissement: Utiliser un conducteur de protection afin
d'éviter des dommages électriques, risques d'incendie ou
dommages sur les outils.
Votre machine a été conçue en usine pour fonctionner sous
230 V. Ne raccorder qu'à un réseau de 230 V. Utiliser un
fusible lent de 16 A ou un sectionneur. Afin d'éviter des
chocs ou un incendie, remplacer immédiatement un câble
endommagé ou usé.
En cas de surcharge du moteur, ce dernier s'arrête automa-
tiquement. Le moteur peut être remis en service après un
certain temps de refroidissement (variable).
Câbles de raccordement électrique défectueux
Les câbles d'alimentation électrique subissent fréquem-
ment des défauts d'isolation. Les causes sont :
• Points de compression quand les câbles d'alimentation
sont passés dans des fenêtres ou portes.
• Des plis dus à la fixation ou pose non appropriée du
câble d'alimentation.
• Coupures dues à l'écrasement du câble d'alimentation.
• Défauts de l'isolation dus à l'arrachage du câble du so-
cle de prise de courant.
• Fissures dues au vieillissement de l'isolation.
De tels câbles d'alimentation endommagés ne doivent pas
être utilisés et présentent un danger de mort en raison de
défauts d'isolation.
Moteur à courant alternatif
• La tension d'alimentation doit être de 220 – 240 V
• Les câbles de prolongation jusqu'à une longueur de 25
m doivent avoir une section de 1,5 mm2.
Les raccordements et réparations sur l'équipement électri-
que ne doivent être effectués que par un électricien pro-
fessionnel.
Si vous avez des questions à nous poser, veuillez spécifier
les données suivantes :
• Fabricant du moteur
• Type de courant du moteur
• Données de la plaque signalétique de la machine
• Données de la plaque signalétique du moteur
m Maintenance
Avertissement: Pour garantir sa sécurité de fonctionnement,
la scie doit toujours être arrêtée et la fiche d'alimentation
doit être débranchée avant les travaux de maintenance.
Généralités
Le renouvellement de la couche de cire sur l'établi facilite
le guidage de la pièce à usiner.
Tubulures d'aspiration (Fig. 15)
La tubulure d'aspiration (1) à droite sur la machine de
base permet de connecter un flexible d'aspiration (non
fourni). Si une quantité excessive de sciure s'est accumu-
lée à l'intérieur de la machine de base, utiliser un aspi-
rateur sec ou humide pour l'enlever ou desserrer les vis à
droite sur la scie. Remonter la plaque métallique et les vis
avant de démarrer la machine. Cela permet de maintenir la
puissance de votre scie.
Moteur
Si le câble d'alimentation à été arraché, coupé ou endom-
magé d'une quelconque manière il doit être remplacé sur
le champ. Ne pas lubrifier les paliers du moteur ni les
pièces internes.
Inspection des balais
Enlever les plaques de protection et contrôler les balais du
moteur après les 50 premières heures de service dans le
cas d'une machine neuve, ou après l'installation de balais
neufs. Après le premier contrôle, contrôler toutes les dix
heures de service.
Quand le charbon est usé jusqu'à une longueur de 6 mm,
ou quand le ressort ou le fil est grillé ou endommagé, rem-
placer les deux balais. S'il s'avère pendant le démontage
que les balais sont encore utilisables, ils peuvent être re-
montés.
Palier du bras de scie
Lubrifier tous les paliers du bras de la scie toutes les 50
heures. Procéder de la façon suivante (Fig. 14).
françãis 19
