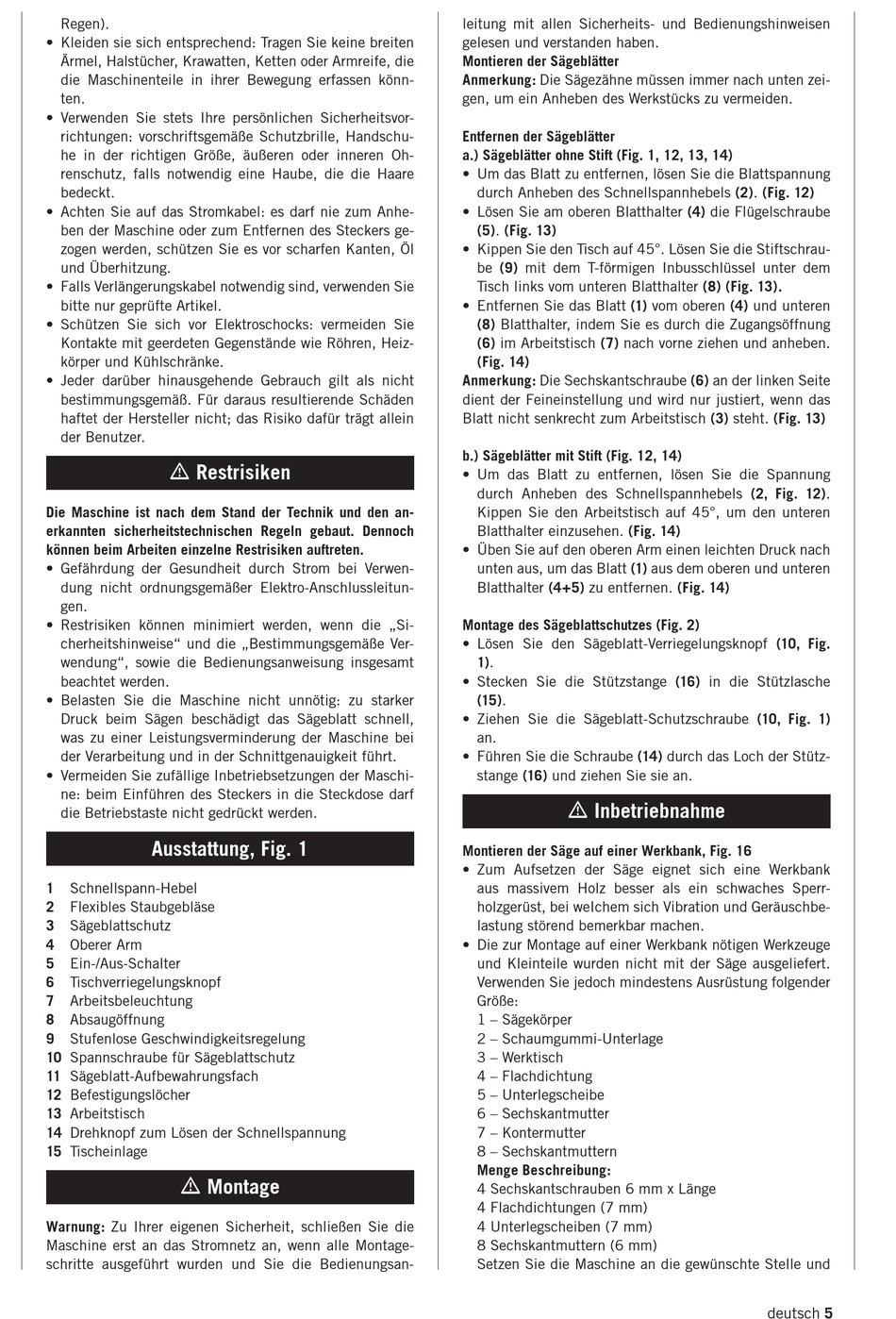

Regen).
• Kleiden sie sich entsprechend: Tragen Sie keine breiten
Ärmel, Halstücher, Krawatten, Ketten oder Armreife, die
die Maschinenteile in ihrer Bewegung erfassen könn-
ten.
• Verwenden Sie stets Ihre persönlichen Sicherheitsvor-
richtungen: vorschriftsgemäße Schutzbrille, Handschu-
he in der richtigen Größe, äußeren oder inneren Oh-
renschutz, falls notwendig eine Haube, die die Haare
bedeckt.
• Achten Sie auf das Stromkabel: es darf nie zum Anhe-
ben der Maschine oder zum Entfernen des Steckers ge-
zogen werden, schützen Sie es vor scharfen Kanten, Öl
und Überhitzung.
• Falls Verlängerungskabel notwendig sind, verwenden Sie
bitte nur geprüfte Artikel.
• Schützen Sie sich vor Elektroschocks: vermeiden Sie
Kontakte mit geerdeten Gegenstände wie Röhren, Heiz-
körper und Kühlschränke.
• Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht; das Risiko dafür trägt allein
der Benutzer.
m Restrisiken
Die Maschine ist nach dem Stand der Technik und den an-
erkannten sicherheitstechnischen Regeln gebaut. Dennoch
können beim Arbeiten einzelne Restrisiken auftreten.
• Gefährdung der Gesundheit durch Strom bei Verwen-
dung nicht ordnungsgemäßer Elektro-Anschlussleitun-
gen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße Ver-
wendung", sowie die Bedienungsanweisung insge samt
beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu starker
Druck beim Sägen beschädigt das Sägeblatt schnell,
was zu einer Leistungsverminderung der Maschine bei
der Verarbeitung und in der Schnittgenauigkeit führt.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschi-
ne: beim Einführen des Steckers in die Steckdose darf
die Betriebstaste nicht gedrückt werden.
Ausstattung, Fig. 1
1
Schnellspann-Hebel
2
Flexibles Staubgebläse
3
Sägeblattschutz
4
Oberer Arm
5
Ein-/Aus-Schalter
6 Tischverriegelungsknopf
7 Arbeitsbeleuchtung
8 Absaugöffnung
9 Stufenlose Geschwindigkeitsregelung
10 Spannschraube für Sägeblattschutz
11 Sägeblatt-Aufbewahrungsfach
12 Befestigungslöcher
13 Arbeitstisch
14 Drehknopf zum Lösen der Schnellspannung
15 Tischeinlage
m Montage
Warnung: Zu Ihrer eigenen Sicherheit, schließen Sie die
Maschine erst an das Stromnetz an, wenn alle Montage-
schritte ausgeführt wurden und Sie die Bedienungsan-
leitung mit allen Sicherheits- und Bedienungshinweisen
gelesen und verstanden haben.
Montieren der Sägeblätter
Anmerkung: Die Sägezähne müssen immer nach unten zei-
gen, um ein Anheben des Werkstücks zu vermeiden.
Entfernen der Sägeblätter
a.) Sägeblätter ohne Stift (Fig. 1, 12, 13, 14)
• Um das Blatt zu entfernen, lösen Sie die Blattspannung
durch Anheben des Schnellspannhebels (2). (Fig. 12)
• Lösen Sie am oberen Blatthalter (4) die Flügelschraube
(5). (Fig. 13)
• Kippen Sie den Tisch auf 45°. Lösen Sie die Stiftschrau-
be (9) mit dem T-förmigen Inbusschlüssel unter dem
Tisch links vom unteren Blatthalter (8) (Fig. 13).
• Entfernen Sie das Blatt (1) vom oberen (4) und unteren
(8) Blatthalter, indem Sie es durch die Zugangsöffnung
(6) im Arbeitstisch (7) nach vorne ziehen und anheben.
(Fig. 14)
Anmerkung: Die Sechskantschraube (6) an der linken Seite
dient der Feineinstellung und wird nur justiert, wenn das
Blatt nicht senkrecht zum Arbeitstisch (3) steht. (Fig. 13)
b.) Sägeblätter mit Stift (Fig. 12, 14)
• Um das Blatt zu entfernen, lösen Sie die Spannung
durch Anheben des Schnellspannhebels (2, Fig. 12).
Kippen Sie den Arbeitstisch auf 45°, um den unteren
Blatthalter einzusehen. (Fig. 14)
• Üben Sie auf den oberen Arm einen leichten Druck nach
unten aus, um das Blatt (1) aus dem oberen und unteren
Blatthalter (4+5) zu entfernen. (Fig. 14)
Montage des Sägeblattschutzes (Fig. 2)
• Lösen Sie den Sägeblatt-Verriegelungsknopf (10, Fig.
1).
• Stecken Sie die Stützstange (16) in die Stützlasche
(15).
• Ziehen Sie die Sägeblatt-Schutzschraube (10, Fig. 1)
an.
• Führen Sie die Schraube (14) durch das Loch der Stütz-
stange (16) und ziehen Sie sie an.
m Inbetriebnahme
Montieren der Säge auf einer Werkbank, Fig. 16
• Zum Aufsetzen der Säge eignet sich eine Werkbank
aus massivem Holz besser als ein schwaches Sperr-
holzgerüst, bei weIchem sich Vibration und Ge räusch be-
las tung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen Werkzeuge
und Kleinteile wurden nicht mit der Säge ausgeliefert.
Verwen den Sie jedoch mindestens Ausrüstung folgender
Größe:
1 – Sägekörper
2 – Schaumgummi-Unterlage
3 – Werktisch
4 – Flachdichtung
5 – Unterlegscheibe
6 – Sechskantmutter
7 – Kontermutter
8 – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
4 Flachdichtungen (7 mm)
4 Unterlegscheiben (7 mm)
8 Sechskantmuttern (6 mm)
Setzen Sie die Maschine an die gewünschte Stelle und
deutsch 5
