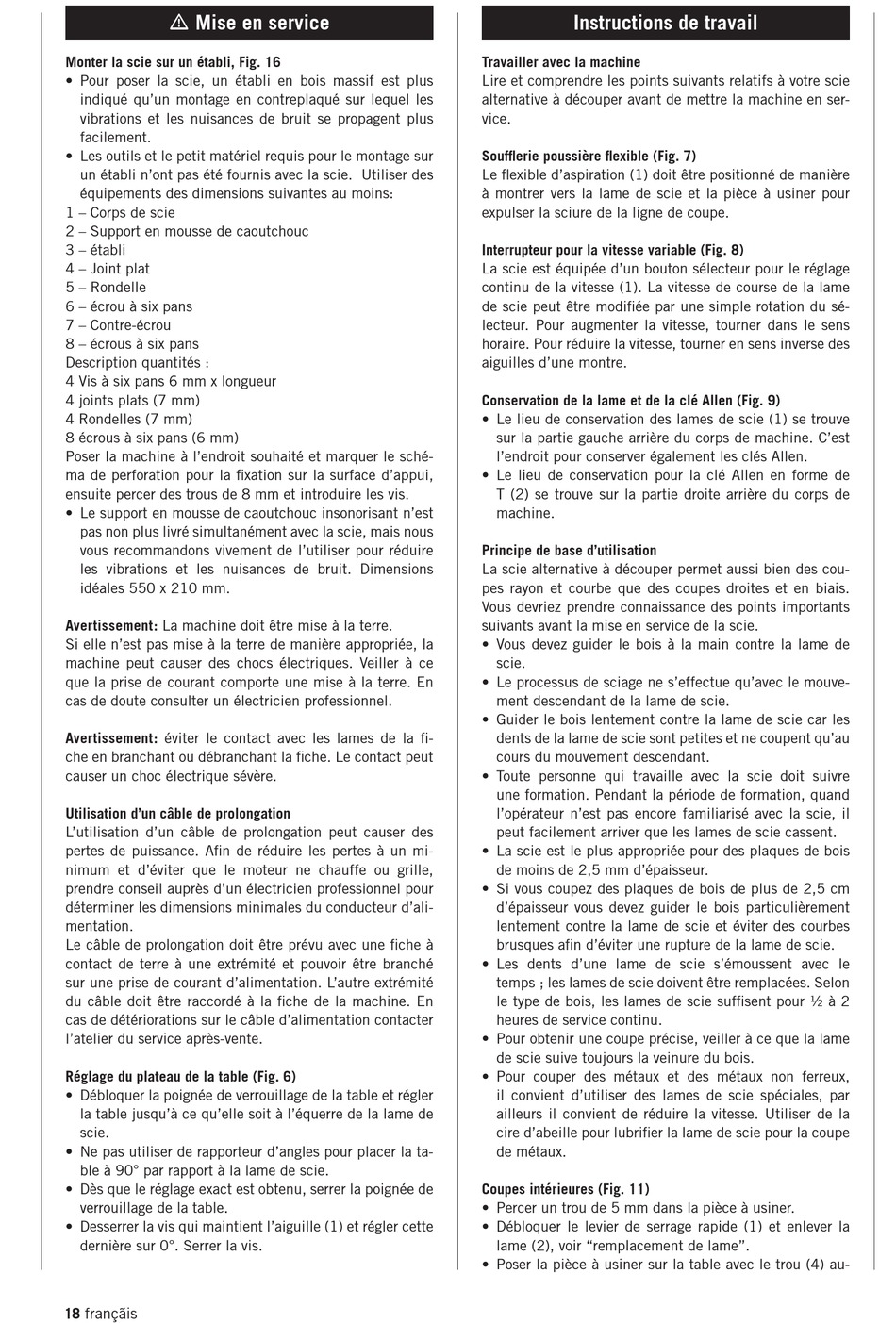

m Mise en service
Monter la scie sur un établi, Fig. 16
• Pour poser la scie, un établi en bois massif est plus
indiqué qu'un montage en contreplaqué sur lequel les
vibrations et les nuisances de bruit se propagent plus
facilement.
• Les outils et le petit matériel requis pour le montage sur
un établi n'ont pas été fournis avec la scie. Utiliser des
équipements des dimensions suivantes au moins:
1 – Corps de scie
2 – Support en mousse de caoutchouc
3 – établi
4 – Joint plat
5 – Rondelle
6 – écrou à six pans
7 – Contre-écrou
8 – écrous à six pans
Description quantités :
4 Vis à six pans 6 mm x longueur
4 joints plats (7 mm)
4 Rondelles (7 mm)
8 écrous à six pans (6 mm)
Poser la machine à l'endroit souhaité et marquer le sché-
ma de perforation pour la fixation sur la surface d'appui,
ensuite percer des trous de 8 mm et introduire les vis.
• Le support en mousse de caoutchouc insonorisant n'est
pas non plus livré simultanément avec la scie, mais nous
vous recommandons vivement de l'utiliser pour réduire
les vibrations et les nuisances de bruit. Dimensions
idéales 550 x 210 mm.
Avertissement: La machine doit être mise à la terre.
Si elle n'est pas mise à la terre de manière appropriée, la
machine peut causer des chocs électriques. Veiller à ce
que la prise de courant comporte une mise à la terre. En
cas de doute consulter un électricien professionnel.
Avertissement: éviter le contact avec les lames de la fi-
che en branchant ou débranchant la fiche. Le contact peut
causer un choc électrique sévère.
Utilisation d'un câble de prolongation
L'utilisation d'un câble de prolongation peut causer des
pertes de puissance. Afin de réduire les pertes à un mi-
nimum et d'éviter que le moteur ne chauffe ou grille,
prendre conseil auprès d'un électricien professionnel pour
déterminer les dimensions minimales du conducteur d'ali-
mentation.
Le câble de prolongation doit être prévu avec une fiche à
contact de terre à une extrémité et pouvoir être branché
sur une prise de courant d'alimentation. L'autre extrémité
du câble doit être raccordé à la fiche de la machine. En
cas de détériorations sur le câble d'alimentation contacter
l'atelier du service après-vente.
Réglage du plateau de la table (Fig. 6)
• Débloquer la poignée de verrouillage de la table et régler
la table jusqu'à ce qu'elle soit à l'équerre de la lame de
scie.
• Ne pas utiliser de rapporteur d'angles pour placer la ta-
ble à 90° par rapport à la lame de scie.
• Dès que le réglage exact est obtenu, serrer la poignée de
verrouillage de la table.
• Desserrer la vis qui maintient l'aiguille (1) et régler cette
dernière sur 0°. Serrer la vis.
18 françãis

Instructions de travail

Travailler avec la machine
Lire et comprendre les points suivants relatifs à votre scie
alternative à découper avant de mettre la machine en ser-
vice.
Soufflerie poussière flexible (Fig. 7)
Le flexible d'aspiration (1) doit être positionné de manière
à montrer vers la lame de scie et la pièce à usiner pour
expulser la sciure de la ligne de coupe.
Interrupteur pour la vitesse variable (Fig. 8)
La scie est équipée d'un bouton sélecteur pour le réglage
continu de la vitesse (1). La vitesse de course de la lame
de scie peut être modifiée par une simple rotation du sé-
lecteur. Pour augmenter la vitesse, tourner dans le sens
horaire. Pour réduire la vitesse, tourner en sens inverse des
aiguilles d'une montre.
Conservation de la lame et de la clé Allen (Fig. 9)
• Le lieu de conservation des lames de scie (1) se trouve
sur la partie gauche arrière du corps de machine. C'est
l'endroit pour conserver également les clés Allen.
• Le lieu de conservation pour la clé Allen en forme de
T (2) se trouve sur la partie droite arrière du corps de
machine.
Principe de base d'utilisation
La scie alternative à découper permet aussi bien des cou-
pes rayon et courbe que des coupes droites et en biais.
Vous devriez prendre connaissance des points importants
suivants avant la mise en service de la scie.
• Vous devez guider le bois à la main contre la lame de
scie.
• Le processus de sciage ne s'effectue qu'avec le mouve-
ment descendant de la lame de scie.
• Guider le bois lentement contre la lame de scie car les
dents de la lame de scie sont petites et ne coupent qu'au
cours du mouvement descendant.
• Toute personne qui travaille avec la scie doit suivre
une formation. Pendant la période de formation, quand
l'opérateur n'est pas encore familiarisé avec la scie, il
peut facilement arriver que les lames de scie cassent.
• La scie est le plus appropriée pour des plaques de bois
de moins de 2,5 mm d'épaisseur.
• Si vous coupez des plaques de bois de plus de 2,5 cm
d'épaisseur vous devez guider le bois particulièrement
lentement contre la lame de scie et éviter des courbes
brusques afin d'éviter une rupture de la lame de scie.
• Les dents d'une lame de scie s'émoussent avec le
temps ; les lames de scie doivent être remplacées. Selon
le type de bois, les lames de scie suffisent pour ½ à 2
heures de service continu.
• Pour obtenir une coupe précise, veiller à ce que la lame
de scie suive toujours la veinure du bois.
• Pour couper des métaux et des métaux non ferreux,
il convient d'utiliser des lames de scie spéciales, par
ailleurs il convient de réduire la vitesse. Utiliser de la
cire d'abeille pour lubrifier la lame de scie pour la coupe
de métaux.
Coupes intérieures (Fig. 11)
• Percer un trou de 5 mm dans la pièce à usiner.
• Débloquer le levier de serrage rapide (1) et enlever la
lame (2), voir "remplacement de lame".
• Poser la pièce à usiner sur la table avec le trou (4) au-
