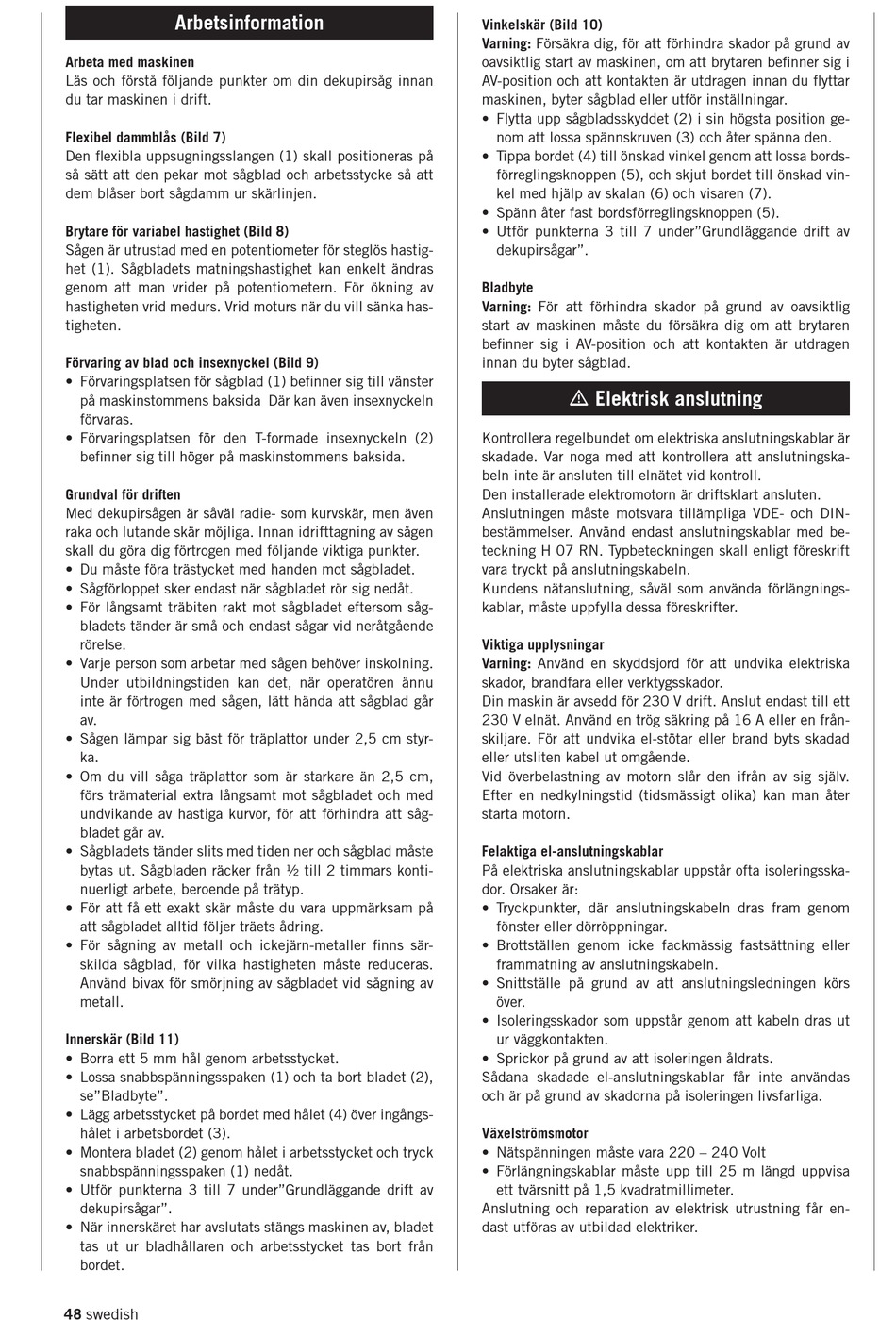

Arbetsinformation
Arbeta med maskinen
Läs och förstå följande punkter om din dekupirsåg innan
du tar maskinen i drift.
Flexibel dammblås (Bild 7)
Den flexibla uppsugningsslangen (1) skall positioneras på
så sätt att den pekar mot sågblad och arbetsstycke så att
dem blåser bort sågdamm ur skärlinjen.
Brytare för variabel hastighet (Bild 8)
Sågen är utrustad med en potentiometer för steglös hastig-
het (1). Sågbladets matningshastighet kan enkelt ändras
genom att man vrider på potentiometern. För ökning av
hastigheten vrid medurs. Vrid moturs när du vill sänka has-
tigheten.
Förvaring av blad och insexnyckel (Bild 9)
• Förvaringsplatsen för sågblad (1) befinner sig till vänster
på maskinstommens baksida Där kan även insexnyckeln
förvaras.
• Förvaringsplatsen för den T-formade insexnyckeln (2)
befinner sig till höger på maskinstommens baksida.
Grundval för driften
Med dekupirsågen är såväl radie- som kurvskär, men även
raka och lutande skär möjliga. Innan idrifttagning av sågen
skall du göra dig förtrogen med följande viktiga punkter.
• Du måste föra trästycket med handen mot sågbladet.
• Sågförloppet sker endast när sågbladet rör sig nedåt.
• För långsamt träbiten rakt mot sågbladet eftersom såg-
bladets tänder är små och endast sågar vid neråtgående
rörelse.
• Varje person som arbetar med sågen behöver inskolning.
Under utbildningstiden kan det, när operatören ännu
inte är förtrogen med sågen, lätt hända att sågblad går
av.
• Sågen lämpar sig bäst för träplattor under 2,5 cm styr-
ka.
• Om du vill såga träplattor som är starkare än 2,5 cm,
förs trämaterial extra långsamt mot sågbladet och med
undvikande av hastiga kurvor, för att förhindra att såg-
bladet går av.
• Sågbladets tänder slits med tiden ner och sågblad måste
bytas ut. Sågbladen räcker från ½ till 2 timmars konti-
nuerligt arbete, beroende på trätyp.
• För att få ett exakt skär måste du vara uppmärksam på
att sågbladet alltid följer träets ådring.
• För sågning av metall och ickejärn-metaller finns sär-
skilda sågblad, för vilka hastigheten måste reduceras.
Använd bivax för smörjning av sågbladet vid sågning av
metall.
Innerskär (Bild 11)
• Borra ett 5 mm hål genom arbetsstycket.
• Lossa snabbspänningsspaken (1) och ta bort bladet (2),
se"Bladbyte".
• Lägg arbetsstycket på bordet med hålet (4) över ingångs-
hålet i arbetsbordet (3).
• Montera bladet (2) genom hålet i arbetsstycket och tryck
snabbspänningsspaken (1) nedåt.
• Utför punkterna 3 till 7 under"Grundläggande drift av
dekupirsågar".
• När innerskäret har avslutats stängs maskinen av, bladet
tas ut ur bladhållaren och arbetsstycket tas bort från
bordet.
48 swedish
Vinkelskär (Bild 10)
Varning: Försäkra dig, för att förhindra skador på grund av
oavsiktlig start av maskinen, om att brytaren befinner sig i
AV-position och att kontakten är utdragen innan du flyttar
maskinen, byter sågblad eller utför inställningar.
• Flytta upp sågbladsskyddet (2) i sin högsta position ge-
nom att lossa spännskruven (3) och åter spänna den.
• Tippa bordet (4) till önskad vinkel genom att lossa bords-
förreglingsknoppen (5), och skjut bordet till önskad vin-
kel med hjälp av skalan (6) och visaren (7).
• Spänn åter fast bordsförreglingsknoppen (5).
• Utför punkterna 3 till 7 under"Grundläggande drift av
dekupirsågar".
Bladbyte
Varning: För att förhindra skador på grund av oavsiktlig
start av maskinen måste du försäkra dig om att brytaren
befinner sig i AV-position och att kontakten är utdragen
innan du byter sågblad.
m Elektrisk anslutning
Kontrollera regelbundet om elektriska anslutningskablar är
skadade. Var noga med att kontrollera att anslutningska-
beln inte är ansluten till elnätet vid kontroll.
Den installerade elektromotorn är driftsklart ansluten.
Anslutningen måste motsvara tillämpliga VDE- och DIN-
bestämmelser. Använd endast anslutningskablar med be-
teckning H 07 RN. Typbeteckningen skall enligt föreskrift
vara tryckt på anslutningskabeln.
Kundens nätanslutning, såväl som använda förlängnings-
kablar, måste uppfylla dessa föreskrifter.
Viktiga upplysningar
Varning: Använd en skyddsjord för att undvika elektriska
skador, brandfara eller verktygsskador.
Din maskin är avsedd för 230 V drift. Anslut endast till ett
230 V elnät. Använd en trög säkring på 16 A eller en från-
skiljare. För att undvika el-stötar eller brand byts skadad
eller utsliten kabel ut omgående.
Vid överbelastning av motorn slår den ifrån av sig själv.
Efter en nedkylningstid (tidsmässigt olika) kan man åter
starta motorn.
Felaktiga el-anslutningskablar
På elektriska anslutningskablar uppstår ofta isoleringsska-
dor. Orsaker är:
• Tryckpunkter, där anslutningskabeln dras fram genom
fönster eller dörröppningar.
• Brottställen genom icke fackmässig fastsättning eller
frammatning av anslutningskabeln.
• Snittställe på grund av att anslutningsledningen körs
över.
• Isoleringsskador som uppstår genom att kabeln dras ut
ur väggkontakten.
• Sprickor på grund av att isoleringen åldrats.
Sådana skadade el-anslutningskablar får inte användas
och är på grund av skadorna på isoleringen livsfarliga.
Växelströmsmotor
• Nätspänningen måste vara 220 – 240 Volt
• Förlängningskablar måste upp till 25 m längd uppvisa
ett tvärsnitt på 1,5 kvadratmillimeter.
Anslutning och reparation av elektrisk utrustning får en-
dast utföras av utbildad elektriker.
