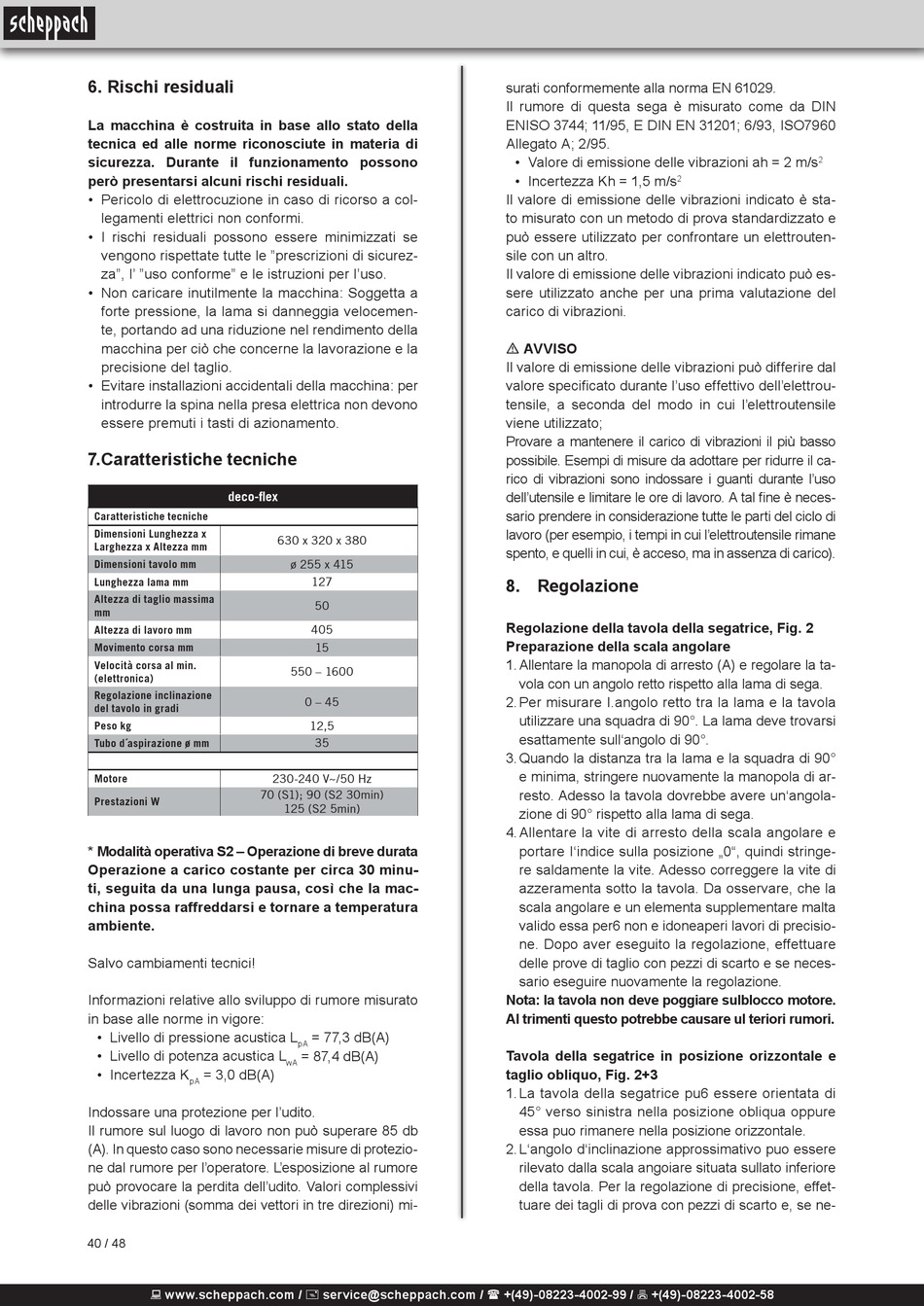

6. Rischi residuali

La macchina è costruita in base allo stato della
tecnica ed alle norme riconosciute in materia di
sicurezza. Durante il funzionamento possono
però presentarsi alcuni rischi residuali.
• Pericolo di elettrocuzione in caso di ricorso a col-
legamenti elettrici non conformi.
• I rischi residuali possono essere minimizzati se
vengono rispettate tutte le "prescrizioni di sicurez-
za", l' "uso conforme" e le istruzioni per l'uso.
• Non caricare inutilmente la macchina: Soggetta a
forte pressione, la lama si danneggia velocemen-
te, portando ad una riduzione nel rendimento della
macchina per ciò che concerne la lavorazione e la
precisione del taglio.
• Evitare installazioni accidentali della macchina: per
introdurre la spina nella presa elettrica non devono
essere premuti i tasti di azionamento.

7. Caratteristiche tecniche

deco-flex
Caratteristiche tecniche
Dimensioni Lunghezza x
Larghezza x Altezza mm
Dimensioni tavolo mm
Lunghezza lama mm
Altezza di taglio massima
mm
Altezza di lavoro mm
Movimento corsa mm
Velocità corsa al min.
(elettronica)
Regolazione inclinazione
del tavolo in gradi
Peso kg
Tubo d´aspirazione ø mm
Motore
70 (S1); 90 (S2 30min)
Prestazioni W
* Modalità operativa S2 – Operazione di breve durata
Operazione a carico costante per circa 30 minu-
ti, seguita da una lunga pausa, così che la mac-
china possa raffreddarsi e tornare a temperatura
ambiente.
Salvo cambiamenti tecnici!
Informazioni relative allo sviluppo di rumore misurato
in base alle norme in vigore:
• Livello di pressione acustica L
• Livello di potenza acustica L
• Incertezza K = 3,0 dB(A)
pA
Indossare una protezione per l'udito.
Il rumore sul luogo di lavoro non può superare 85 db
(A). In questo caso sono necessarie misure di protezio-
ne dal rumore per l'operatore. L'esposizione al rumore
può provocare la perdita dell'udito. Valori complessivi
delle vibrazioni (somma dei vettori in tre direzioni) mi-
40 / 48
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
630 x 320 x 380
ø 255 x 415
127
50
405
15
550 – 1600
0 – 45
12,5
35
230-240 V~/50 Hz
125 (S2 5min)
= 77,3 dB(A)
pA
= 87,4 dB(A)
wA
surati conformemente alla norma EN 61029.
Il rumore di questa sega è misurato come da DIN
ENISO 3744; 11/95, E DIN EN 31201; 6/93, ISO7960
Allegato A; 2/95.
• Valore di emissione delle vibrazioni ah = 2 m/s
• Incertezza Kh = 1,5 m/s
2
Il valore di emissione delle vibrazioni indicato è sta-
to misurato con un metodo di prova standardizzato e
può essere utilizzato per confrontare un elettrouten-
sile con un altro.
Il valore di emissione delle vibrazioni indicato può es-
sere utilizzato anche per una prima valutazione del
carico di vibrazioni.
m AVVISO
Il valore di emissione delle vibrazioni può differire dal
valore specificato durante l'uso effettivo dell'elettrou-
tensile, a seconda del modo in cui l'elettroutensile
viene utilizzato;
Provare a mantenere il carico di vibrazioni il più basso
possibile. Esempi di misure da adottare per ridurre il ca-
rico di vibrazioni sono indossare i guanti durante l'uso
dell'utensile e limitare le ore di lavoro. A tal fine è neces-
sario prendere in considerazione tutte le parti del ciclo di
lavoro (per esempio, i tempi in cui l'elettroutensile rimane
spento, e quelli in cui, è acceso, ma in assenza di carico).

8. Regolazione

Regolazione della tavola della segatrice, Fig. 2
Preparazione della scala angoIare
1. Allentare la manopola di arresto (A) e regolare la ta-
vola con un angolo retto rispetto alla lama di sega.
2. Per misurare I.angolo retto tra la lama e la tavola
utilizzare una squadra di 90°. La lama deve trovarsi
esattamente sull'angolo di 90°.
3. Quando la distanza tra la lama e la squadra di 90°
e minima, stringere nuovamente la manopola di ar-
resto. Adesso la tavola dovrebbe avere un'angola-
zione di 90° rispetto alla lama di sega.
4. Allentare la vite di arresto della scala angolare e
portare I'indice sulla posizione „0", quindi stringe-
re saldamente la vite. Adesso correggere la vite di
azzeramenta sotto la tavola. Da osservare, che la
scala angolare e un elementa supplementare malta
valido essa per6 non e idoneaperi lavori di precisio-
ne. Dopo aver eseguito la regolazione, effettuare
delle prove di taglio con pezzi di scarto e se neces-
sario eseguire nuovamente la regolazione.
Nota: la tavola non deve poggiare sulblocco motore.
Al trimenti questo potrebbe causare ul teriori rumori.
Tavola della segatrice in posizione orizzontale e
taglio obliquo, Fig. 2+3
1. La tavola della segatrice pu6 essere orientata di
45° verso sinistra nella posizione obliqua oppure
essa puo rimanere nella posizione orizzontale.
2. L'angolo d'inclinazione approssimativo puo essere
rilevato dalla scala angoiare situata sullato inferiore
della tavola. Per la regolazione di precisione, effet-
tuare dei tagli di prova con pezzi di scarto e, se ne-
