3.17 - KONDENSATWASSER-ABLEITUNG

Die Ableitung des Kondenswassers in die Kanalisation muss:
- so gestaltet sein, dass das Austreten von gasförmigen Ver-
brennungsprodukten in die Raumluft oder die Kanalisation
unmöglich ist (Siphon-Einbau).
- so dimensioniert und ausgeführt sein, dass ein
ordnungsgemäßer Abfluss der Abwässer ohne Leckagen
möglich ist (Neigung 3%).
- so installiert sein, dass unter den vorgesehenen Betriebsbe-
dingungen die darin befindlichen Flüssigkeiten nicht gefrieren
können.
- einfach über einen besonderen Schacht inspiziert werden
können.
- z. B. mit Hausabwässern (Abfluss von Waschmaschinen, Ge-
schirrspülern usw.) mit vorwiegend basischem pH-Wert
gemischt werden, so dass sich eine Pufferlösung bildet, die in
die Kanalisation eingeleitet werden kann.

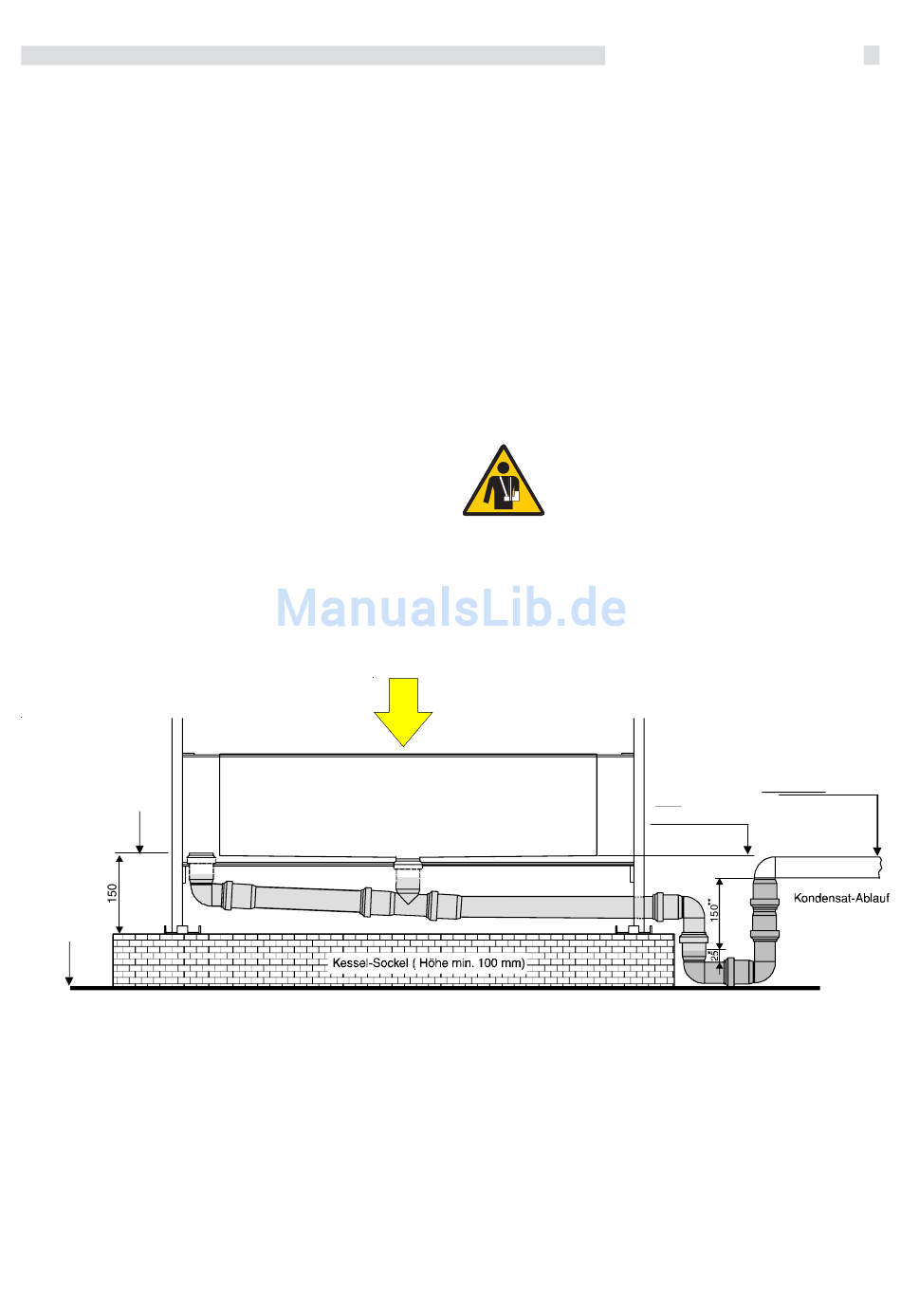

Der Rückstau des Kondensats im Ablaufsystem der Verbrennun-
gsprodukte muss verhindert werden (weshalb die Ablaufleitung
zum Abfluss hin um mindestens 30 mm/m geneigt sein muss), mit
Ausnahme eines eventuellen Flüssigkeitsverschlusses im Ablauf-
siphon des Systems zur Ableitung der Verbrennungsprodukte
(der nach der Montage gefüllt werden muss und dessen
Mindesthöhe mindestens 25 mm betragen muss, wenn sämtliche
Gebläse mit höchster Drehzahl laufen - siehe Abb. 5).
Wasserfüll- und
Rohrverschluss
Heizraumboden
* von der Norm vorgegebener Mindest-Wasserstand
**
Wasserstand bei maximaler
RÜCKSEITE der
KONDENSATWANNE
Kesselleistung
Installationshinweise
Aufgrund der Gefahr der Eisbildung und der Zersetzung der
normalerweise für Regenrohre verwendeten Materialien ist es
verboten, das Kondenswasser über die Regenwasserleitun-
gen abzuleiten.
Der Anschluss an den Ablauf muss sichtbar sein.
Aufgrund des hohen Säuregehalts des Kondenswassers (pH
zwischen 3 und 5) dürfen als Material für die Ablaufleitungen
ausschließlich geeignete Kunststoffe verwendet werden.
Der Auslauf der Kondensatabflussleitung erfolgt zur Anschluss-
seite des Abgassammlers. Dazu ist der vorgestanzte Teil an
der Abdeckplatte zu entfernen.
Es sind Rohre aus PE (Polyethylen) oder PPI (Polypropylen) zu
verwenden.
Der Kondensat-Siphon ist vor Kessel-Inbetrieb-
nahme über den entsprechenden Füllstutzen
mit Wasser zu befüllen.
Statt auf einem Sockel kann der Kessel auch auf dem
Fußboden montiert werden, wenn ein mindestens 100 mm
tiefer Schacht für den Siphon hergestellt wird
Der Syphon-Ablauf muss unter-
halb des Abgassammler-Boden
angeordnet werden.
