Unical MODULEX 100 Installations- Und Betriebsanweisung Seite 37

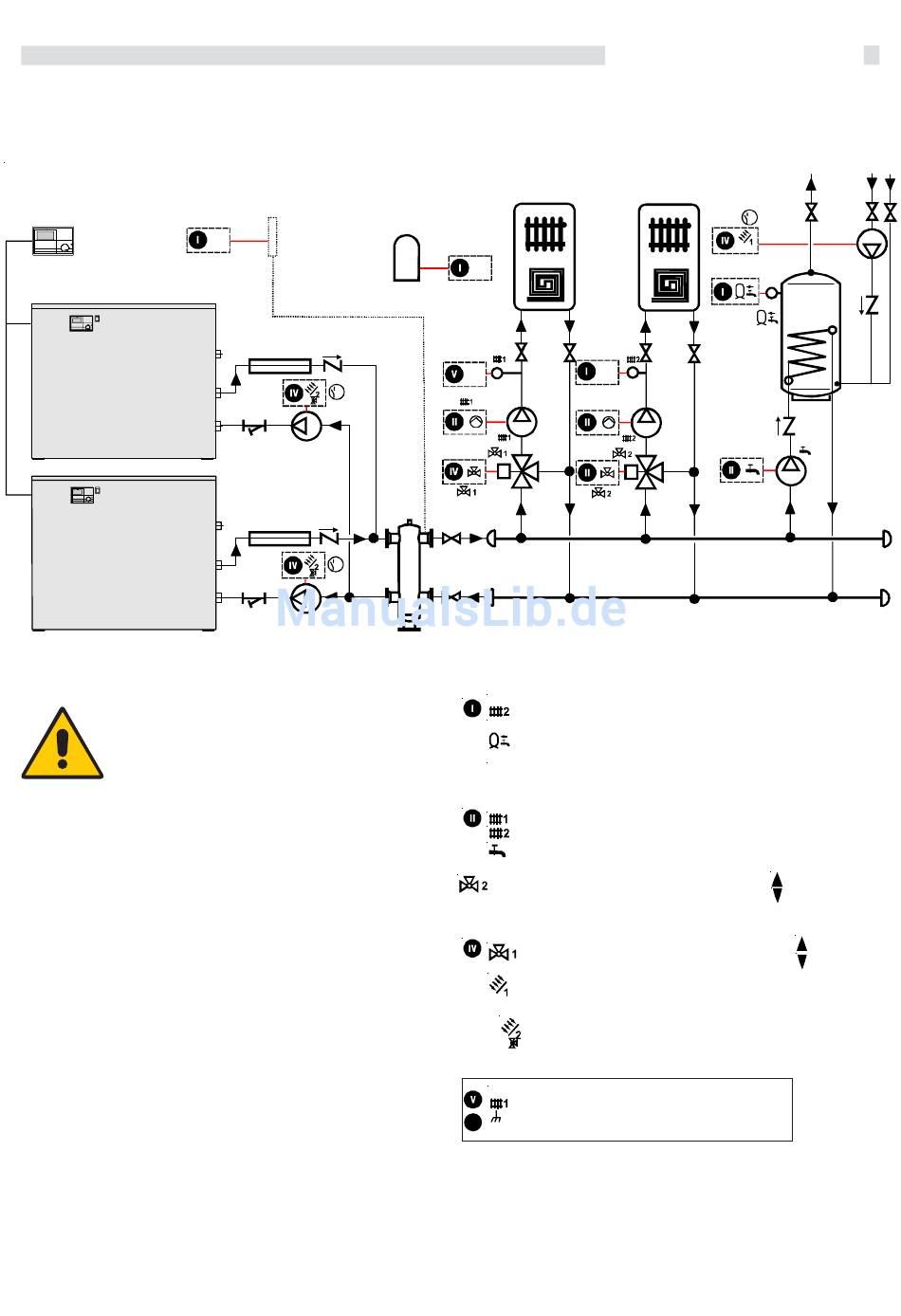

MEHRKESSELANLAGE MIT HYDRAULISCHER WEICHE, MIT ZWEI GEREGELTEN HEIZKREISE
Kaskadenregler
"MASTER"
Kessel 1
Kessel 2
ACHTUNG!
Bei einem solchen Anschluss an die Kes-
selsteuerung E8 muss der Parameter KESSEL-
BUS-ADRESSE eingestellt werden.
Der äußere E8-Regler (MASTER) muss eingestellt werden auf: ---
-,
die E8-Kesselregler (SLAVE) müssen eingestellt werden auf: 01
bis 08.
Anschlüsse der MASTER-Steuereinheit
Die Anschlüsse des Sekundärkreises müssen an der MASTER-
Steuereinheit erfolgen.
.
Kesselfühler
KF
ISPESL
3
VL
Filter
RL
Kesselkreis-
Pumpe
ISPESL
VL 3
Filter
RL
Kesselkreis-
Pumpe
Div. Heizkreise 1
AF
Aussenfühler
VF
VF
VF
1
Hydraulische
Weiche
VF
(4-5) Vorlauffühler Heizungspumpe. 2
SPF
(6-7) Speicherfühler
AF
(9-10) Aussenfühler
(4) Heizungspumpe 1
(5) Heizungspumpe 2
(6) Speicherladepumpe
(1) Dreiwegemischer-Heizkreis 2- AUF
(2) Dreiwegemischer-Heizkreis 2- ZU
(7) Dreiwegemischer-Heizkreis 1- AUF
(8) Dreiwegemischer-Heizkreis 1- ZU
(5) WW-Zirkulationspumpe
n
(4) Kesselkreispumpe
VF
(1) Vorlauffühler zur Pumpe1
(10) Erdung (PE) - Fühler zur Pumpe 1
I
10
Installationshinweise
Div. Heizkreise 2
4
n
SPF
VF
VF
2
C Ric. F
3 7
