3.10 - SICHERHEITS-AUSRÜSTUNG
Der sicherheitstechnische Anschluss an das Heizungs-
system wird nach den regionalen und überregionalen
Festlegungen ausgeführt.
Hierbei ist auch u.a. die Heizungsanlagen-Verordnung
zu berücksichtigen.
Für die Ausrüstung, Prüfung und Schaltung der Gesamt-
anlage sind die Festlegungen der TRD sowie die einschlä-
gigen Heizungsnormen, z.B. DIN 4751, Teil 1 und 2,
maßgebend.
Der in jedem Kesselglied installierte Sicherheitstempera-
turbegrenzer schaltet bei 105 °C ab und verriegelt den
Gasfeuerungsautomaten.

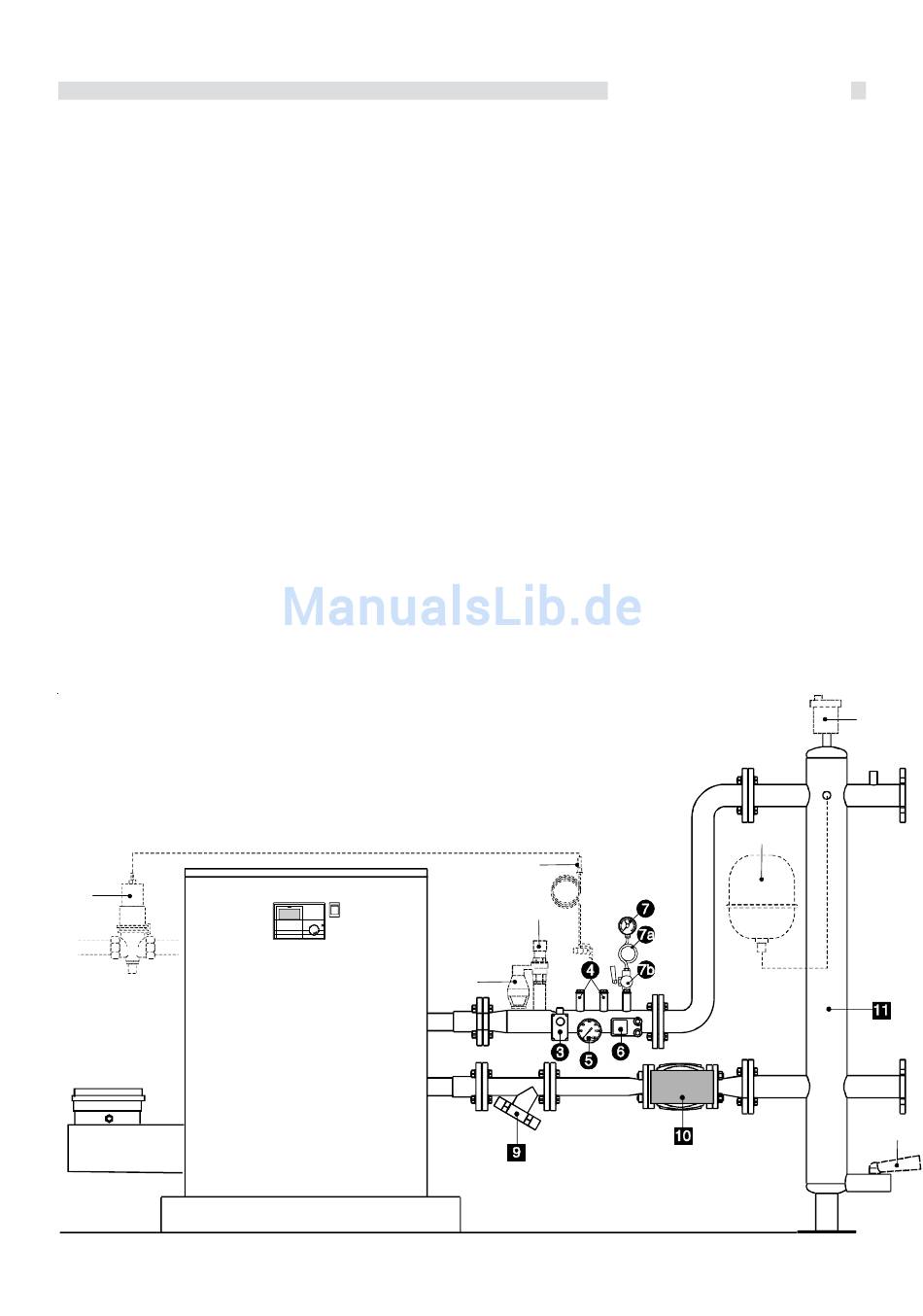

BEISPIEL FÜR EINE UMFASSENDE SICHERHEITS-
EINRICHTUNG:
(nicht im Lieferumfang von UNICAL enthalten)
1 Externes Gas-Sicherheitsventil
2 Heizungs-Sicherheitsventil mit Ablauf 2a
3 Externer Sicherheitsthermostat < 100 °C
4 Inspektions- und Anschlußstutzen
5 Thermometer
6 Sicherheits-Druckwächter
KESSEL-ZUBEHÖR:
(optional)
Hydraulischer Sicherheitsbausatz mit Rohrbausatz "ISPESL"
fertig vorinstalliert bestehend aus:
Druckmanometer mit Entlastung und Absperreinrichtung, Halter,
Tauchrohre, Thermometer mit Tauchrohr, Sicherheitsdruckwächter
und Sicherheitsthermostat.
Für Modulex 100 - 145 cod. 00361371
Modulex 190 - 240 cod. 00361372
Modulex 290 - 340 cod. 00361374
1
Installationshinweise
7 Druckmanometer mit Anschlusszubehör 7a und 7b
8 Druckausdehnungsgefäss, entsprechend der Auslegung des
Sicherheitsventils
9 Schmutzfilter
10 Modulierende Kesselkreis-Pumpe
11 Hydraulische Weiche
12 Automatische Entlüftungsventil
13 Kesselfüll- und Entleerungshahn
1a
2
2a
12
8
13
1 9
