3.5 - KESSEL-INSTALLATION
Bei Installation des Kessels in vorhandenen Anlagen ist zu
prüfen, dass:
- der Schornstein für Brennwertgeräte, d. h. für die Temperatu-
ren der Verbrennungsprodukte geeignet ist und entspre-
chend den dafür geltenden Normen ausgelegt und konstruiert
wurde. Er sollte so geradlinig wie möglich sein, dicht, isoliert
und keine Verstopfungen bzw. Querschnittsverengungen
aufweisen.
- der Schornstein mit einem Anschluss für die Kondensata-
bleitung ausgerüstet ist.
- der Kesselraum mit einer Leitung für das vom Kessel erzeugte
Kondenswasser ausgestattet ist.
- die Elektroanlage unter Einhaltung der entsprechenden
Normen und durch technisches Fachpersonal erstellt wurde.
- die Durchflussmenge, die Förderleistung und die Flussri-
chtung der Umwälzpumpen geeignet ist.
- die Brennstoffzuleitung und der eventuelle Tank entsprechend
der dazu geltenden Normen ausgeführt sind.
- die Ausdehnungsgefäße die Aufnahme der gesamten Au-
sdehnung des in der Anlage enthaltenen Fluids gewährlei-
sten.
- die Anlage von Schlämmen und Ablagerungen gereinigt
wurde.
1 4
A
D
Kondensat-syphonablauf
Bei Installation der Modulex in bestehenden Anlagen:
Falls der Austausch geplant werden kann, ist vorher eine
Spülung mit basischen Dispersionsmitteln vorzunehmen. Die
Spülung muss vier Wochen vor dem Austausch bei mit Tem-
Achtung!
Wenn der neue Kessel in einer alten Anlage
installiert wurde, ohne dass eine Spülung wie im
vorhergehenden Absatz beschrieben durchgeführt wurde, darf
die Anlage nicht durchgespült werden, da eventuell im
Kreislauf vorhandene Rückstände nach dem Austausch in
den Generator gelangen könnten.
Es wird empfohlen, eine Wasserbehandlung durch ein spe-
zialisiertes Unternehmen durchführen zu lassen.
ei Installation der Modulex in einer neuen Anlage wird da-
gegen gleichfalls eine Spülung der gesamten Anlage mit ge-
eineten Mitteln empfohlen, sowie an der Rücklaufleitung des
Kessels die Montage eines Ypsilon-Filters mit zwei Absperr-
ventilen, so dass dieser bei Bedarf gereinigt werden kann.
Dieser Filter schützt den Kessel vor Schmutz aus der Heizun-
gsanlage.
In beiden Fällen sind lokale Druckverluste im Primärkreislauf
zu berücksichtigen, um die Umwälzpumpe korrekt zu dimen-
sionieren
B
C

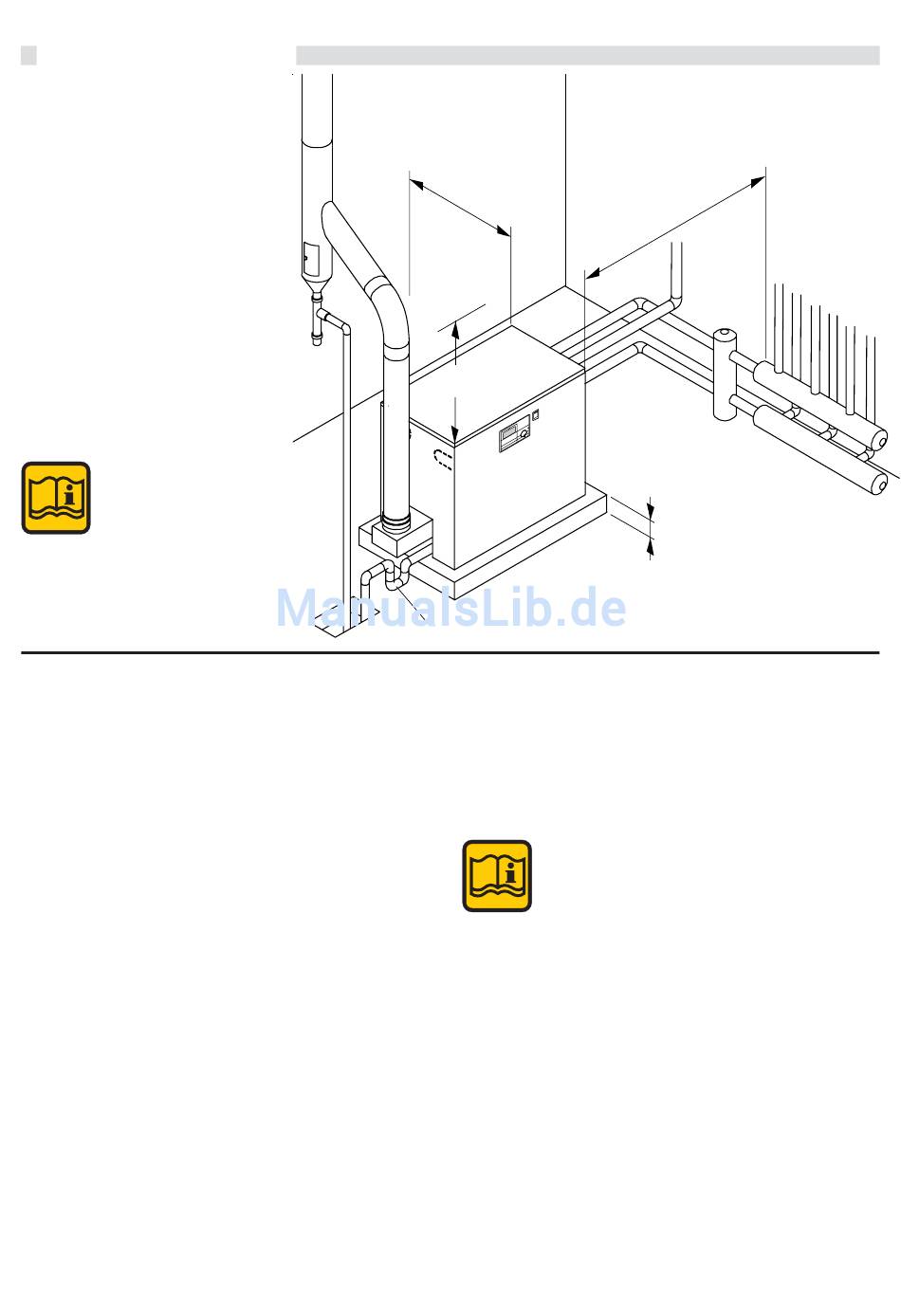

A > 400 mm
B > 400 mm
C = 100 mm
D = 500 mm
