Installationshinweise

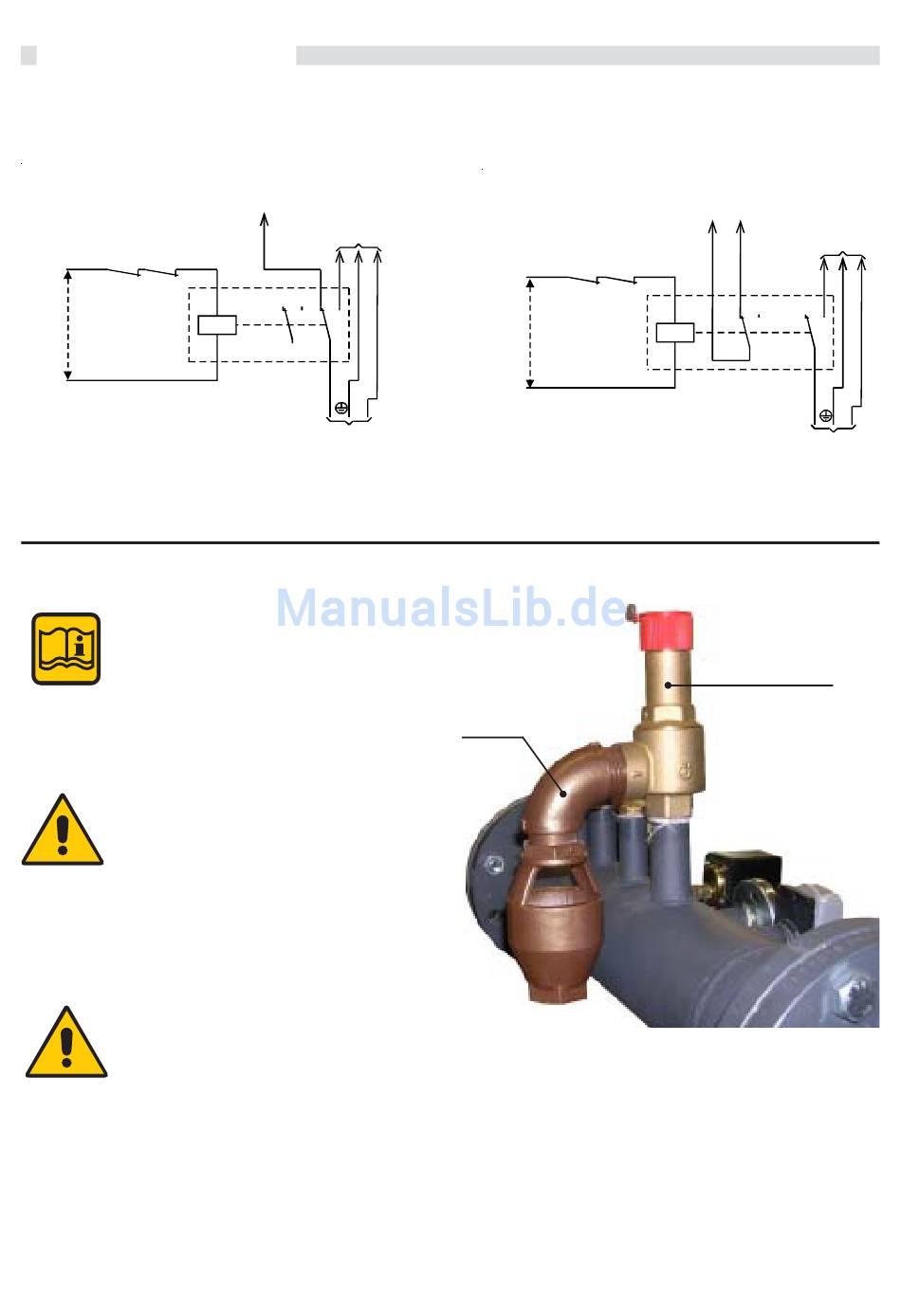

3.11 - ELEKTRO-ANSCHLUSS AN SICHERHEITSBAUSATZ "ISPESL"
MIT ON/OFF
Sicherheitsschaltung
" ISPESL"
L1
NETZ
230 V
N

3.12 - HEIZUNGS-SICHERHEITSANSCHLUSS

An der Vorlaufleitung ist im Abstand von weniger
als 0,5 m vom Kessel ein Sicherheitsventil
einzubauen, dass gemäß den geltenden
Bestimmungen für die Kesselleistung zu
dimensionieren ist.
Achtung!
Es ist verboten, zwischen dem Kessel und
dem Sicherheits-ventil jegliche Art von
Absperreinrichtungen einzubauen. Außerdem
wird empfohlen, Ventile mit Auslösung nicht
über dem maximal zulässigen Betriebsdruck
zu verwenden.
Achtung!
Am Heizungssicherheitsventil sind ein
Ablaufrohr mit Trichter und ein Siphon
einzubauen, die zu einem geeigneten Ablauf
führen. Der Ablauf muss auf Sicht kontrol-
lierbar sein.
2 0
Pumpenansteuerung an E8
Klemme 4 (10 A)
der Leiste IV
Kessel-Netzan-
schluss 230 V
RELAIS
L1
N
NETZ
230 V
Pumpenansteuerung an BCM
Sicherheitsschaltung
" ISPESL"
L1
NETZ
230 V
N
ABLAUF
UMWÄLZPUMPE
Klemme 1 + 2
der Leiste Y4
Kessel-Netzan-
schluss 230 V
RELAIS
L1
N
NETZ
230 V
HEIZUNGS-
SICHERHEITSVENTIL
