Installationshinweise
3.30 - NOTFALL-UND SICHERHEITSBEDIE-
NELEMENTE
Durch das BCM-System kann der Stillstand der Anlage ver-
mieden werden, falls das Hauptsteuersystem außer Be-
trieb .

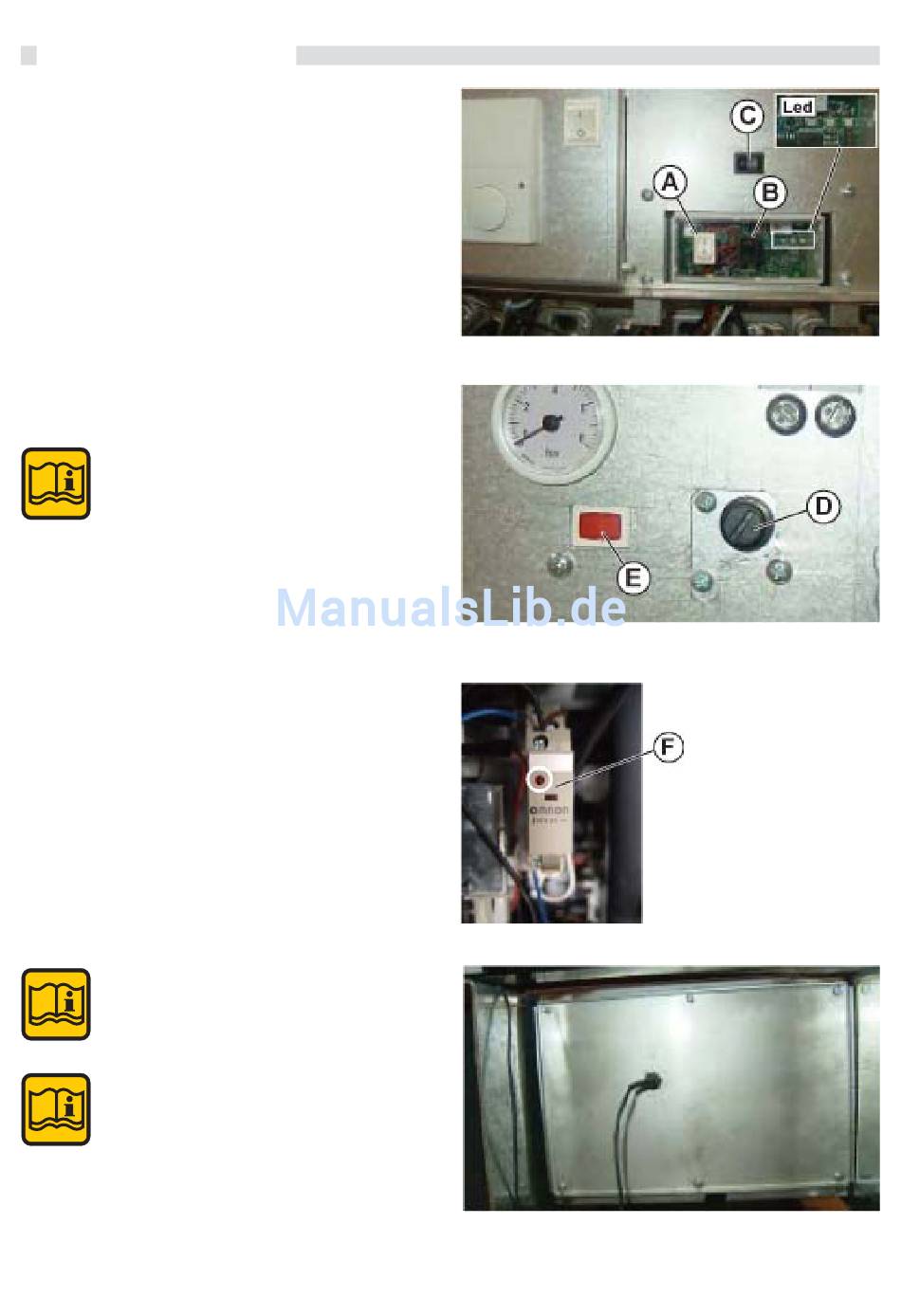

FUNKTION DER BAUTEILE:
A)
''SETPOINT-SCHALTER'':
Kesselbetrieb
mit Temperatur 70°C und konstanter Kesselleistung
50%
B)
FEUERUNGSENTSTÖR-TASTE: bei Brennerstörung
betätigen
HINWEIS:
Die zur Kessel-Steuerung gehörenden Be-
dienungselemente befinden sich gut zugän-
glich unter der frontseitigen
Kesselgehäuse-Abdeckung.
C)
SCHALTER FÜR KESSEL-PARALLELBETRIEB:
0 = Aktivität ausgeschaltet (Not-Aus)
I = Serienbetrieb (BCM steuert die Kaskade)
II = Parallelbetrieb (E8 steuert die Kaskade)
D)
NUR MODULEX 340
TLG -SICHERHEITSTEMPERATURBEGRENZER:
Übertemperaturanzeige durch Leuchte "D". Bei Kes s e l -
Übertemperatur Kappe abschrauben und Stift eindrü-cken
E) Nur Modulex 340
TLG-SICHERHEITSTEMPERATURBEGRENZER
F) GELBE LED-ANZEIGE blinkend =
Funktion zwischen Kesselsteuerung BCM
und Überwachung BMM in Ordnung
GRÜNE LED-ANZEIGE = Pumpenfunktion aktiv
ROTE LED-ANZEIGE = Kesselstörung,
(siehe Fehlercode der Fehlfunktion)
HINWEIS:
Die Schalter befinden sich unter dem Deckel.
HINWEIS:
In einer Notfallsituation kann der Kessel mit
einer Leistung von 50% und einer Kessel-Vor-
lauftemperatur von 50°C weiter betrieben
werden. Alle Lasten der Anlage einschließlich
der Heizpumpe müssen manuell gesteuert
werden.
4 6
für konstanten
Nur für Modulex 340
Relais für Kondensfühler
( hinter den Druckmesser geschaltet )
Position des Kondensfühlers
