Unical MODULEX 100 Installations- Und Betriebsanweisung Seite 41

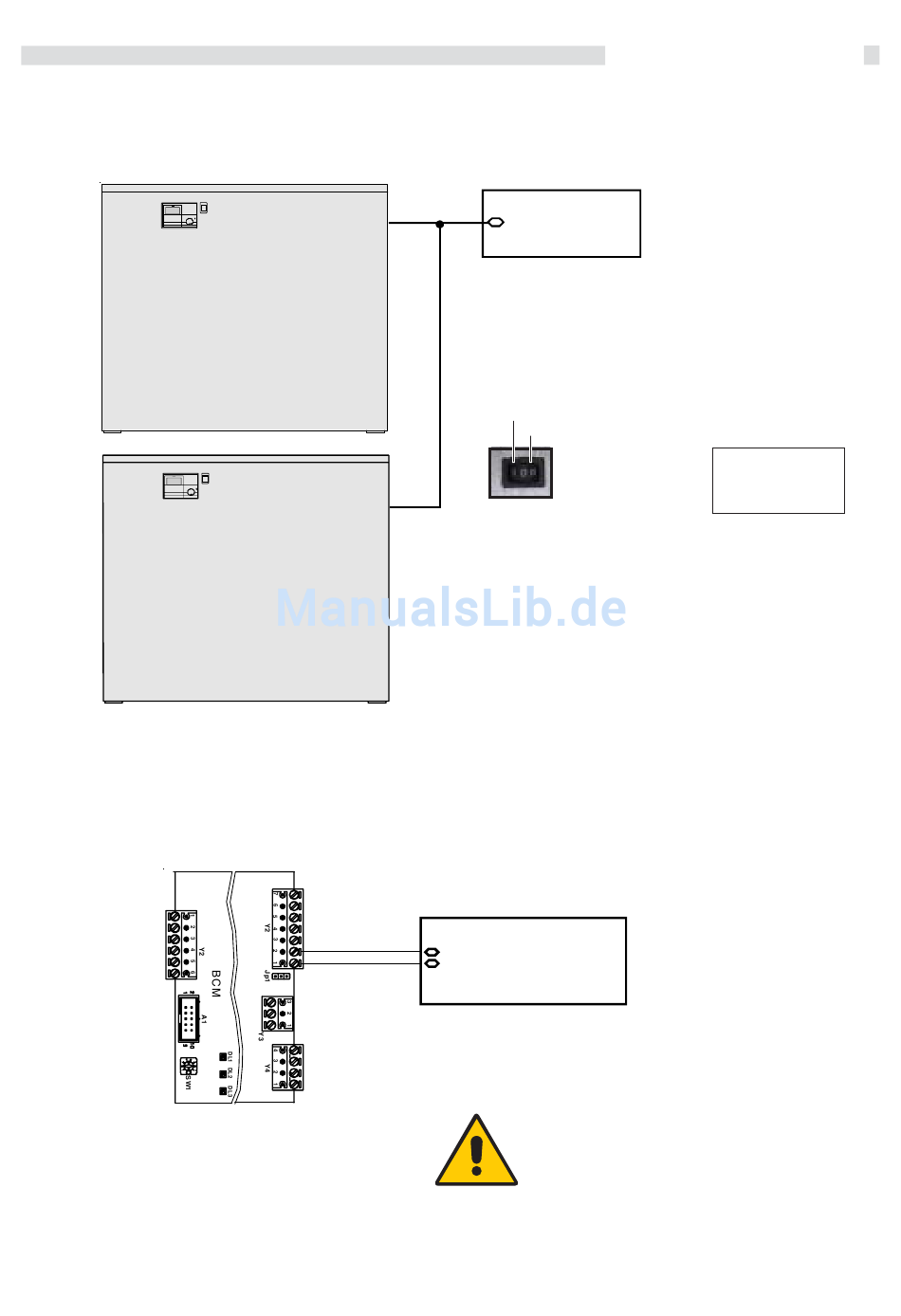

Anschlussschema für 2 Heizkessel in Kaskade, externer PLC/BMS-Regler,
(E8 nicht angeschlossen):
Kessel 1
Kessel 2
+ 24 V
eBUS -
eBUS +
Modbus - B
Modbus - A
Regler PLC/BMS
Modbus
1 je Kessel-Batterie
- System Supervisor
- Kaskade Manager
Serienbetrieb I
Parallbetrieb II
System Manager
Regler PLC/BMS
Modbus
ACHTUNG!
Bei Anschluss der E8 ist die elektrische eBUS-
Zuleitung zur Kesselsteuerung BCM separat und
sorgfältig zu installieren.
Installationshinweise
Einstellposition:
IN SERIE BETRIEB
4 1
