Installationshinweise
Beim Austreten aus dem Brenner wird das Gas-/Luftgemisch
elektrisch gezündet.
Die dabei entstehenden heißen Verbrennungsgase werden
durch die Nockenprofilierung des Wärmetauschers geleitet
und gekühlt, gelangen in den darunterliegenden Abgassam-
mler, der das Kondenswasser auffängt, und verlassen dann
den Kessel über den Schornstein.
Bei einer Wärmeanforderung (durch einen internen E8-Tem-
peraturregler oder durch den BCM - Boiler Cascade Manager)
wird die erforderliche Leistung entsprechend der Differenz
berechnet, die zwischen der eingestellten (oder durch eine
Temperatursteuerung berechneten) Temperatur und der glo-
balen Vorlauftemperatur gemessen wird. Die Anzahl der Kes-
selglieder (jedes Glied hat eine Maximalleistung von 48 kW) x
100% bestimmt die in Prozent ausgedrückte Maximalleistung.
Wurde die Leistung bestimmt, wird die (nicht mitgelieferte)
Kesselpumpe gestartet und der Ventilator eines Heizgliedes
beginnt zu drehen. Bei Erreichen der Zünddrehzahl öffnet sich
das Gasventil und die Zündung muss innerhalb 5 Sekunden
erfolgen
Wenn die Flamme von der Ionisationselektrode erkannt wur-
de, startet der Betrieb des Kesselgliedes.
Danach können weitere Gliedermodule auf die gleiche Weise
zugeschaltet werden. Ein Funktionsprinzip dieses Kessels be-
steht darin, dass stets möglichst viele Brenner gleichzeitig bei
möglichst geringer Last (und damit höchstem Wirkungsgrad) in
Betrieb sind.

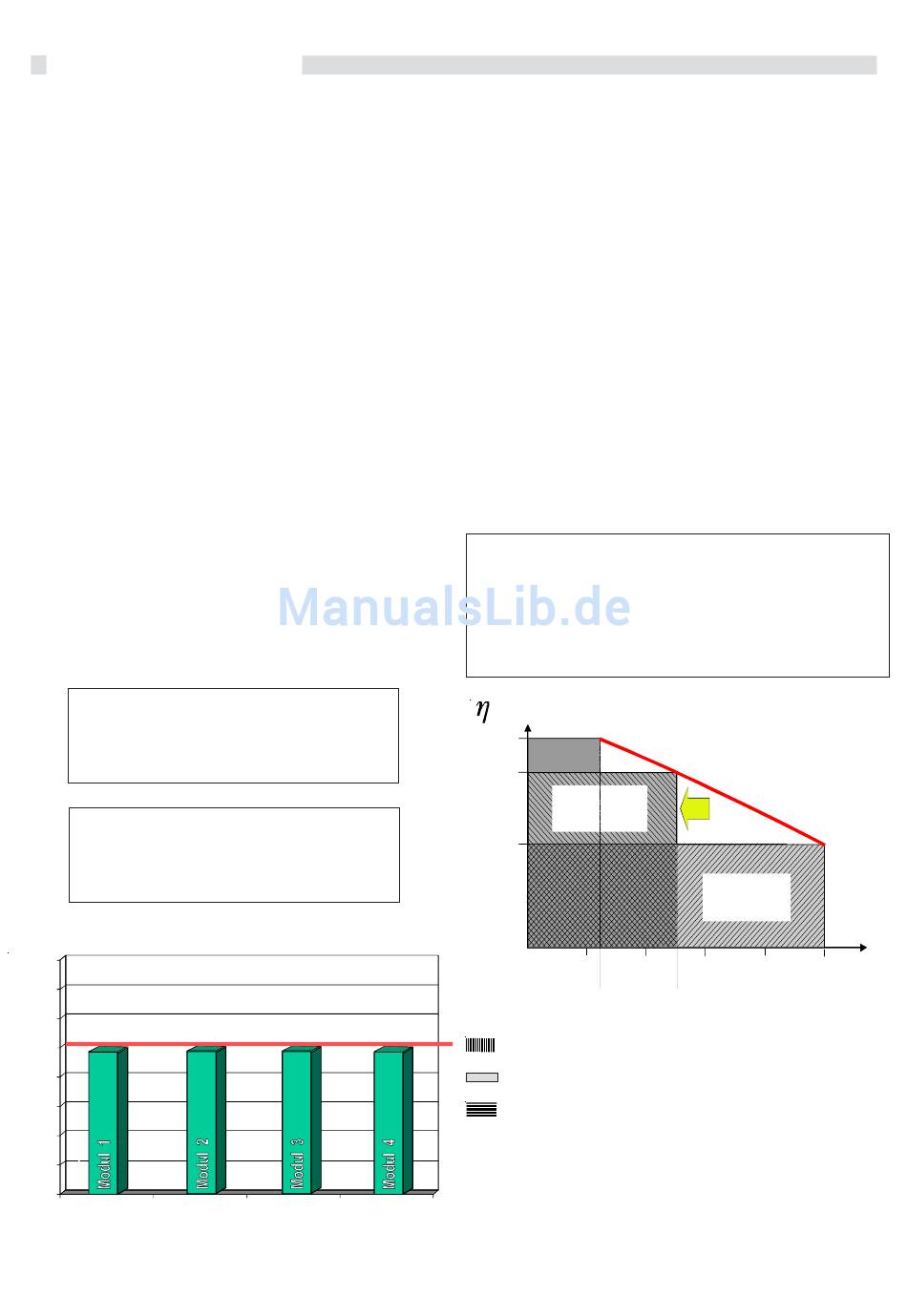

Wenn z. B. ein Kessel mit 4 Gliedern seine Maximalleistung ab-
geben soll, arbeitet er mit 400%, d. h.:
48 kW x 4 Modulglieder = 192 kW = 400%
1 Kessel-Modul = 48 kW = 100 %
4 Module = 48 kW x 4 = 192 kW = 400 %
4 Module á 48 kW, die mit
50% Leistung arbeiten = 96 kW = (200%),
bzw. 24 kW pro Modul
40
35
30
25
20
15
10
5
kW 0
2 8
Wenn er eine berechnete Last von 200% liefern soll, läuft jedes
Glied, dank des Systems zur Verteilung der Leistung auf mögli-
chst viele Glieder, mit 50%, d. h.:
200% : 4 Modulglieder = 50%
entsprechend insgesamt 96 kW
bzw. 24 kW pro Modulglied.
Durch dieses Prinzip können deutlich höhere Wirkungsgrade
erreicht werden als mit herkömmlichen Kaskadensystemen. Wenn
die auf die einzelnen Glieder verteilte Leistung unter 12 kW
beträgt, wird automatisch ein Glied und nach und nach weitere
deaktiviert, wobei die Restleistung dank des automatischen
Betriebszeitenzählers auf die Glieder aufgeteilt wird, die die ge-
ringste Betriebsstundenzahl aufweisen. Die Modulation, d. h. die
Leistungsreduzierung, basiert auf der Differenz, die sich zwischen
eingestellter (oder von der Temperatursteuerung berechneter)
Temperatur und der globalen Vorlauftemperatur ergibt.
Bei nicht erfolgter Zündung unternimmt das Modulglied zwei
weitere Zündversuche, danach geht es in den Sicherheitssperr-
zustand.
400% : 192 kW = 200% : X
X = (192 x 200) : 400 = 96 kW = auf 4 Module aufgeteilte
Leistung
Auf 4 Module aufgeteilte Leistung : Gesamtleistung = 96: 192
= 0,5 = 50%
%
(bei NWL.)
103,2
102,4
1 Module
50 % = 24 kW
100
10
12
Wirkungsgrad eines Modul bei 48 kW = 100 % (in
Kondensation)
Wirkungsgrad eines Modul bei 24 kW = 102,4 % (in
Kondensation)
Wirkungsgrad eines Modul bei 12 kW = 103,2 % (in
Kondensation)
Alle Module arbeiten parallel mit derselben Leistung, so
dass der Wirkungsgrad des Systems gleich dem eines jeden
Moduls ist.
1 Module
100 % = 48 kW
30 40
20
24
