Vernetzung von wlM2-Produkten
zwischenverbindungen
NETZWERKBUS
NETZWERKBUS
ZUSATZMODUL
FUNKEMPFANG

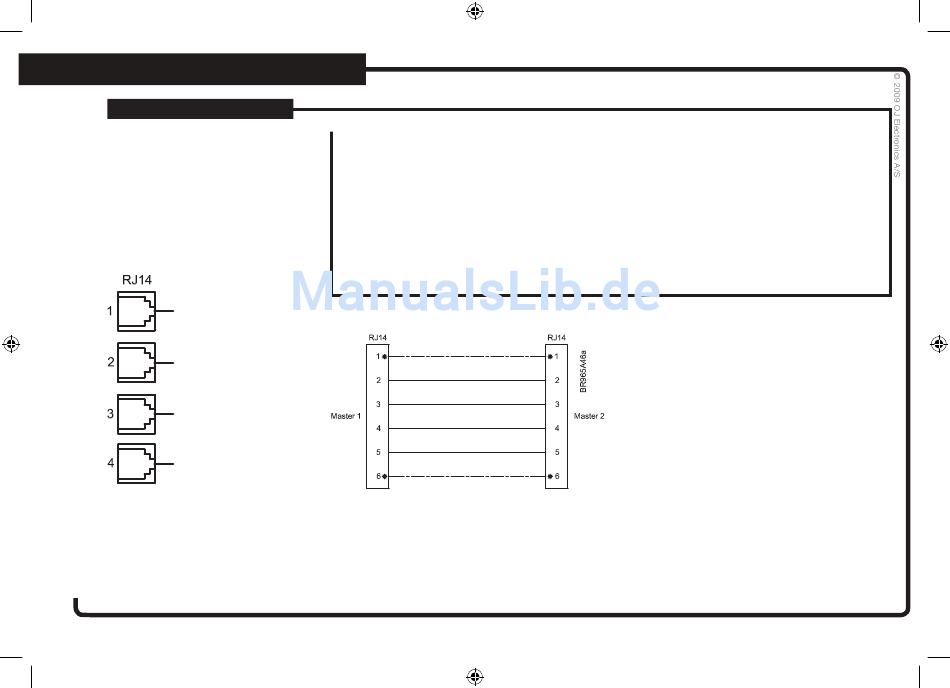

BITTE BEACHTEN: Die Abbildung
zeigt die internen WLM2-Master-
RJ14-Steckverbindungen 1 bis 4.
Das WLM2-xAO-Modul wird nur
mit den Anschlusspunkten 3 und 4
geliefert.
31
Zur Vereinfachung der Installation werden die Verbindungen zwischen Mastermodulen, Master und
Zusatzmodulen und Master und drahtlosen Empfängern mit vorverdrahteten Steckverbindern (RJ14)
ausgeführt. Zur Verbindung von WLM2-Zusatzmodulen mit WLM2-Mastern wird ein Steckverbindung
mit dem Zusatzmodul mitgeliefert.
Auch drahtlosen WLRC-Empfängern ist für den Anschluss an einen WLM2-Master ein Steckverbinder
hinzugefügt.
Für den Anschluss eines WLM2-Masters an einen anderen Master im Netzwerk, ist ein
Steckverbinder-Bausatz (WLM-NET) verfügbar. Es sollten immer CAT5-Kabel benutzt werden.
Ist kein Bausatz vorhanden, lässt sich die Verbindung auch mit einem Standard-RJ14-Steckverbinder
ausführen. In diesem Fall ist sicherzustellen, dass Klemme 1 mit Klemme 1 am anderen Ende und so
weiter verbunden ist.
Die gleiche Art von Verbindung kann auch vom Master zum AO-Modul benutzt werden.
* Diese Anschlüsse sind nicht
erforderlich aber zugelassen.
