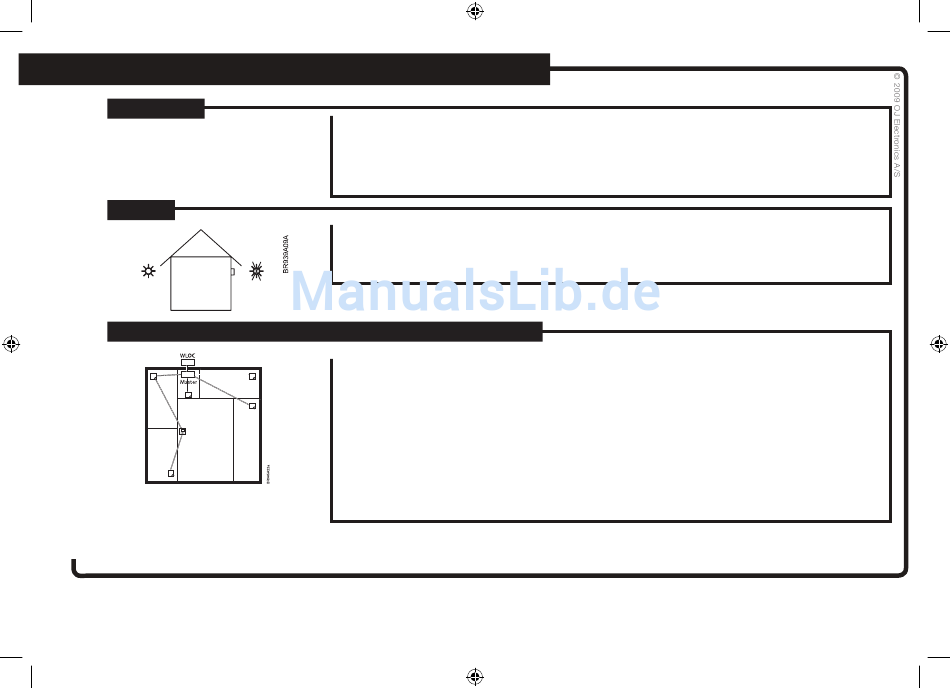

Außentemperaturkompensationsmodul – Typ wloc-19
einführung
einbau
busAnscHluss - Außentemperaturkompensationsmodul
30
Die Master WLM2-1FS und WLM2-3FS sind für witterungsgeführte Regelung bereits vorbereitet, und
mit Anschluss des Außentemperaturkompensationsmoduls an den 2-Leiter-Bus und Einsatz eines
Wassertemperaturfühlers auf der Vorlaufseite ist ein witterungsgeführtes Regelsystem aufgebaut.
Werkseits sind Werte vorprogrammiert, diese Einstellungen lassen sich über das Display am Master
aber problemlos auf den Bedarf vor Ort anpassen. Siehe Benutzerhandbuch „Master mit Display, Typ
WLM" bezüglich Änderung der Werkseinstellungen.
Das Außentemperaturkompensationsmodul ist unter der Dachtraufe, alternativ 2-3 m über dem Boden
zu montieren. Direkte Sonneneinstrahlung oder jede andere direkte Wärmequelle wie Zugluft ist zu ver-
meiden. Das Außentemperaturkompensationsmodul ist vertikal mit der Kabeldurchführung nach unten
zeigend zu montieren.
Nur OJ-Außentemperaturkompensationsmodule, Typ WLOC-19, die sich für 2-Leiter-
Kommunikation eignen, können eingesetzt werden.
Ein standardmäßiges Installationskabel, mindestens 2 x 0,25 mm
Außentemperaturkompensationsmodul kann herkömmlich sternförmig oder in Busmodus (verkettet)
angeschlossen werden.
Der Master verfügt über 4 Klemmensätze, gekennzeichnet Raumfühler-BUS, die zum Anschluss
des 2-Leiter-Signals von den Raumfühlern und vom Außentemperaturkompensationsmodul benutzt
werden können.
Zur Vereinfachung der Installation stehen 4 identische Klemmensätze zur Verfügung. Jeder
Raumfühler/jedes Außentemperaturkompensationsmodul kann an ein beliebiges Klemmenpaar
angeschlossen werden. Das 2-Leiter-System kann insgesamt bis zu 300 m lang sein, mit einem
Abstand zwischen 2 beliebigen Raumfühlern/dem Außentemperaturkompensationsmodul von
maximal 100 m. Darauf achten, + mit + und – mit – zu verbinden.
, kann eingesetzt werden. Das
