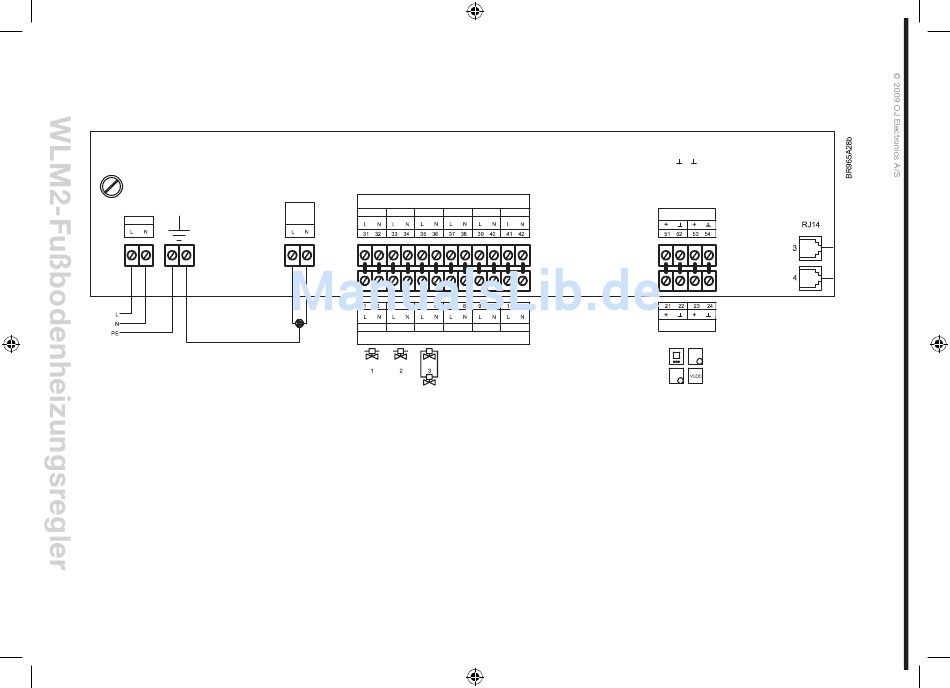

Schaltplan WLM2 – AO
Sicherung
NETZ
Netzversorgung 230 V
AC mit vorgeschalteter
10 A Sicherung
6
NB: Bitte beachten: Die Spannung der
thermischen Stellglieder, 230 V oder 24 V, muss
mit der des Masters übereinstimmen.
THERMISCHE STELLGLIEDER
HILFS-
Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Ausgang 5 Ausgang 6
PUMPE
UFH
Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Ausgang 5 Ausgang 6
THERMISCHE STELLGLIEDER
Hilfspumpe
230 V, max. 6 A
Nr
Nr
Nr
Thermoköpfe
2-Leiter-Niederspannungsbus zwischen
den Fühlern/Reglern.
+ mit + und
mit
verbinden.
Thermostaten können in herkömmlicher
Sternschaltung oder im Busmodus
(verkettet) angeschlossen werden.
Für weitere Erläuterungen siehe Anleitung.
FÜHLER/REGLER-BUS
FÜHLER/REGLER-BUS
Außentemperatur-
kompensationsmodul
(falls installiert)
ZUSATZMODUL
FUNKEMPFANG
