OJ Electronics OCD5-1999 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für OCD5-1999:
- Benutzerhandbuch (63 Seiten) ,
- Benutzerhandbuch (38 Seiten) ,
- Handbuch (90 Seiten)
Verwandte Anleitungen für OJ Electronics OCD5-1999
Inhaltszusammenfassung für OJ Electronics OCD5-1999
- Seite 3 OCD5/MCD5-1999 OWD5/MWD5-1999 Fig. 1 Fig. 2 © 2018 OJ Electronics A/S...
- Seite 4 OCD5/MCD5-1999 / OWD5/MWD5-1999 Fig. 3 Fig. 4 © 2018 OJ Electronics A/S...
- Seite 5 OCD5/MCD5-1999 / OWD5/MWD5-1999 Fig. 5 Fig. 6 © 2018 OJ Electronics A/S...
- Seite 6 OCD5/MCD5-1999 / OWD5/MWD5-1999 Fig. 7 Fig. 8 Manual Menu Auto Fig. 9 © 2018 OJ Electronics A/S...
-
Seite 14: Wichtige Sicherheitsanweisungen

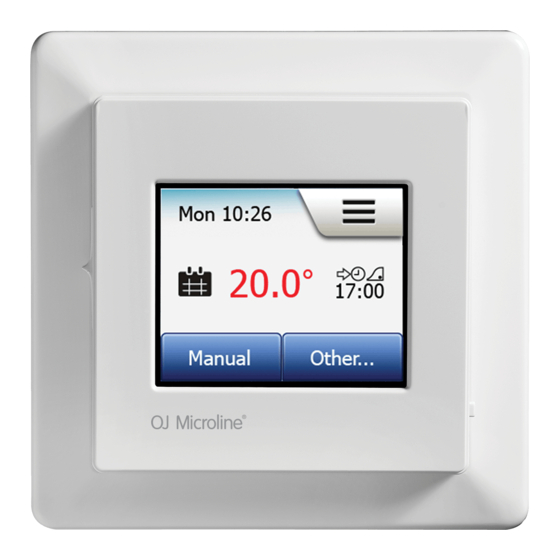

Dieser Thermostat kann zur Steuerung von elektrischer Raumheizung gemäß EN 50559 verwendet werden. Abb. 1 – Lieferumfang • Thermostat • Fühler Produktprogramm OCD5-1999/MCD5-1999 Uhr-Thermostat mit zwei Fühlern: Bodenfühler und eingebauter Raumfühler. OWD5-1999/ WLAN-Uhr-Thermostat MWD5-1999 mit zwei Fühlern: Bodenfühler und eingebauter Raumfühler. - Seite 15 Leiter für den Anschluss des Fühlers im Klemmenkasten müssen zusätzlich isoliert werden, z. B. mit Schrumpfschlauch. Um einem Kontakt der Klemmenleiste des Bodenfühlers mit losen Drähten der vorhandenen Installation vorzubeugen, müssen diese mit Kabelbindern festgemacht werden. © 2018 OJ Electronics A/S...
- Seite 16 2. Zum Lösen der Frontabdeckung NUR einen kleinen Schraubendreher benutzen. Diesen in den Schlitz an der Unterseite der Frontabdeckung einstecken, nach oben drücken und die Frontabdeckung festhalten. 3. Danach vorsichtig die Frontabdeckung entfernen, zuerst von unten am Thermostat und dann von oben. © 2018 OJ Electronics A/S...
- Seite 17 Erste Einstellungen: Zur ersten Inbetriebnahme des Thermostats den Betriebsschalter in Position Ein „I“ schieben. Der Installationsassistent auf dem Touchscreen führt Sie durch das Setup von: 1. Region 2. Sprache 3. Datum 4. Uhrzeit 5. Bodentyp © 2018 OJ Electronics A/S...
-
Seite 18: Wartung
E2: Externer Fühler getrennt, defekt oder kurzgeschlossen. Fühler wenn getrennt anschließen, oder Fühler austauschen. E5: Interne Überhitzung. Installation kontrollieren. WARTUNG Der Thermostat ist wartungsfrei. Die Lüftungsöffnungen des Thermostats jederzeit sauber und frei halten. Den Thermostat nur mit einem trockenen Tuch reinigen. © 2018 OJ Electronics A/S... -
Seite 19: Zulassungen Und Normen
OCD5/MCD5-1999 / OWD5/MWD5-1999 Deutsch ZULASSUNGEN UND NORMEN Richtlinien OJ Electronics A/S erklärt hiermit, dass das Produkt mit den folgenden Richtlinien des europäischen Parlaments übereinstimmt: NSR – Niederspannungsrichtlinie EMV – Elektromagnetische Verträglichkeit RoHS – Beschränkung der Verwendung bestimmter gefährlicher Stoffe RED – Funkanlagenrichtlinie Angewandte Normen und Zulassungen Gemäß... -
Seite 20: Technische Daten
≤200 g 176 x 220 Pixel TFT – resistives Display Touchdisplay Verschmutzungsgrad Überspannungskategorie Aktionstyp Software-Klasse Nennimpulsspannung 4 kV Temperatur Kugeldruckprüfung (TB) 125 °C EU-Gebrauchsmuster DM/082270 Hinweis: Bei sehr niedrigen Temperaturen kann das Display langsam reagieren. * Nur gültig für WLAN-Touch-Thermostate © 2018 OJ Electronics A/S...
