raumfühler - busanschluss

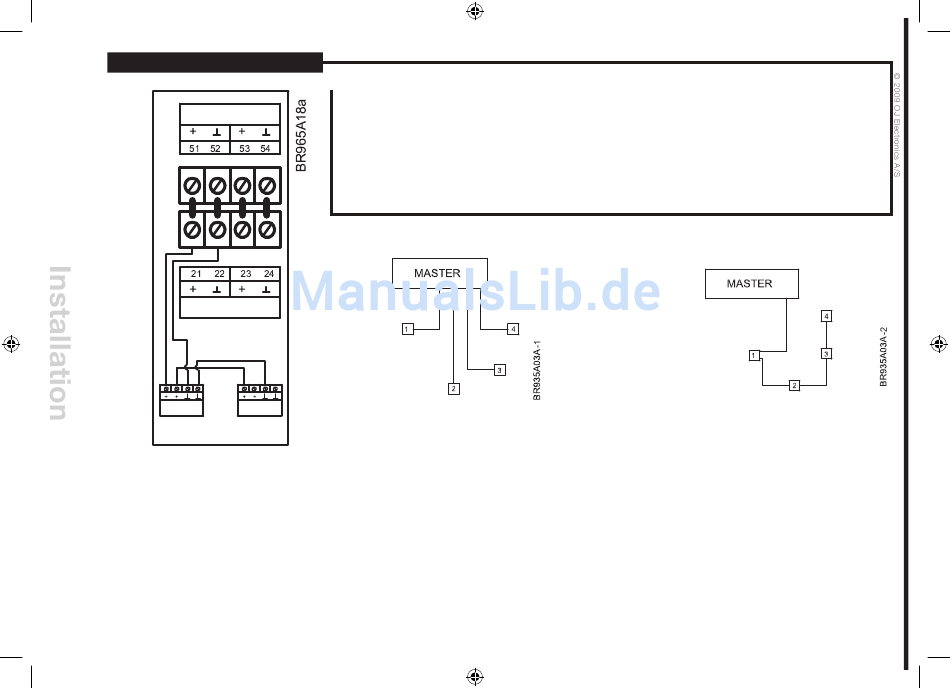

Abb. 9a
FÜHLER / REGLER-BUS
FÜHLER / REGLER-BUS
FÜHLER / REGLER-BUS
+ MIT + UND ┴ MIT ┴ VERBINDEN
13
Nur OJ-Raumfühler, Typ WLxx, die für 2-Leiter-Kommunikation vorbereitet sind, können eingesetzt
werden. Ein standardmäßiges Installationskabel, mindestens 2 x 0,25 mm
Raumfühler können herkömmlich in Sternschaltung oder in Busmodus (verkettet) angeschlossen werden,
siehe Abb. 9b + Abb. 9c. Der Master verfügt über 4 Klemmensätze, gekennzeichnet Raumfühler-BUS,
die zum Anschluss des 2-Leiter-Signals von den Raumfühlern benutzt werden können.
Zur Vereinfachung der Installation stehen 4 identische Klemmensätze zur Verfügung. Jeder Raumfühler
kann an ein beliebiges Klemmenpaar angeschlossen werden. Das 2-Leiter-System kann insgesamt bis
zu 300 m lang sein, mit einem Abstand zwischen 2 beliebigen Raumfühlern von maximal 100 m.
Darauf achten, + mit + und – mit – zu verbinden.
FÜHLER/REGLER STERNFÖRMIG ANGESCHLOSSEN
Abb. 9b
, kann eingesetzt werden. Die
2
FÜHLER/REGLER ANGESCHLOSSEN IN BUSMODUS
(VERKETTET)
Abb. 9c
