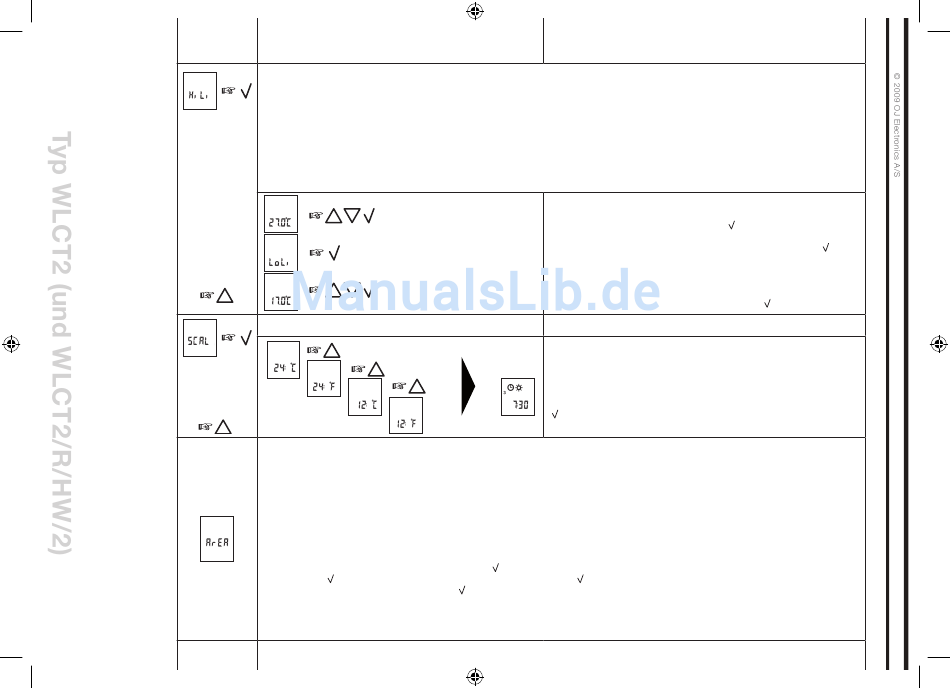

Hi li - bodenfühler. Max. und min. zulässige Temperatur auf der bodenoberfläche
An den Raumregler kann ein Begrenzungsfühler angeschlossen werden.
Die Maximalbegrenzung dient zur Sicherheit, um zu hohen Bodentemperaturen vorzubeugen. Beispielsweise soll bei
Holzbodenkonstruktionen nicht mehr als maximal 27 °C zugelassen sein. Der Wert kann zwischen 5 °C und 55 °C eingestellt werden.
Der Wert lässt sich auch auf OFF einstellen (dazu die Temperatur auf 55 °C einstellen und die GRÖSSER-Taste nochmals betätigen).
Die Mindestbegrenzung ist vorzusehen, wenn die Bodentemperatur nicht unter einen eingestellten Mindestwert sinken darf. Zum
Beispiel in Küchen und Badezimmern mit Fliesen. Der Wert kann zwischen 5 °C und 55 °C eingestellt werden. Der Wert lässt sich
auch auf OFF einstellen (dazu die Temperatur auf 5 °C einstellen und die KLEINER-Taste nochmals betätigen). Bitte beachten, dass
die maximale Grenztemperatur auf einen höheren Wert als die minimale Grenztemperatur eingestellt sein muss. Die im Raumregler
festgelegten Begrenzungstemperaturen gelten für alle mit einem Begrenzungsfühler (Typ WLTD-19) ausgestatteten Raumfühler, die dem
der WLCT2-Einheit zugeordneten Bereich angehören.
scAl - wahl der zeitanzeige und Temperaturskala
AreA - (raumgruppen)
Die einem WLCT2-Bereich zuzuteilenden Räume folgen den Temperatureinstellungen der Raumregler, beispielsweise könnte ein Bereich
wie Wohnzimmer, Küche und Kinderzimmer am Nachmittag und frühen Abend Bedarf für eine hohe Raumtemperatur haben und eine
niedrige Temperatur am Vormittag und während der Nacht. Jedem Raumfühler wird eine Kanalnummer, bezeichnet mit CH1, CH2 usw.,
zugeordnet. Die passende Kanalnummer für jeden Raumfühler wird vom nummerierten Ausgang des Masterreglers, der das Ventil/
Stellglied für diesen Bereich aktuell schaltet, bestimmt.
In einer Anlage bedient zum Beispiel der Küchenraumfühler den Masterausgang #4 , und der Raumfühler im Kinderzimmer den
Masterausgang #5. Ist dann der WLCT2-Raumregler im Wohnzimmer platziert und bedient Ausgang #1, muss WLCT2 zur Regelung der
Ausgänge 1, 4 und 5 programmiert werden. (Jeder Raumfühler muss zum Betrieb auf den passenden Ausgangskanal eingestellt werden,
siehe separate Anleitung.).
Dazu ist das ArEA-Untermenü zu öffnen und die OK ( )-Taste zu betätigen. CH 1 wird angezeigt; um die Einstellung auf EIN zu ändern,
zuerst die OK ( )-Taste und dann die GRÖSSER(△)-Taste betätigen. OK( ) betätigen, und CH 2 wird angezeigt. Die GRÖSSER(△)-Taste
betätigen, bis CH 4 angezeigt wird, dann OK( ) betätigen, und die Einstellung auf EIN ändern. Dieses für CH 5 wiederholen. Alle drei
Raumfühler werden jetzt vom WLCT2-Raumregler geregelt.
Insgesamt bis zu 14 Kanäle können auf diese Weise programmiert werden, auch mehr als nur ein Raumregler ist möglich, jeder mit seinen
eigenen Subraumfühlern, die gemäß eigenem Zeitplan und Temperaturen betrieben werden.
Die maximal zulässige Bodentemperatureinstellung wird angezeigt.
Die GRÖSSER (△)- oder KLEINER(▽)-Taste zum Erhöhen oder Senken
benutzen, und die Einstellung mit der OK ( )-Taste bestätigen.
Am Display wird jetzt LoLi angezeigt. Um fortzusetzen, die OK ( ) -Taste
betätigen.
Die minimal zulässige Bodentemperatureinstellung wird angezeigt.
Die GRÖSSER (△) - oder KLEINER (▽) -Taste zum Erhöhen oder
Senken benutzen, und die Einstellung mit der OK( )-Taste bestätigen.
Wählbar sind entweder eine °C- oder °F-Skala und eine 12- oder
24-Stundenanzeige:
Zur Änderung der Einstellungen die GRÖSSER (△)- oder die
KLEINER(▽)-Taste betätigen. Die gewünschte Anzeige mit der OK
( )-Taste bestätigen.
