kanaleinstellung

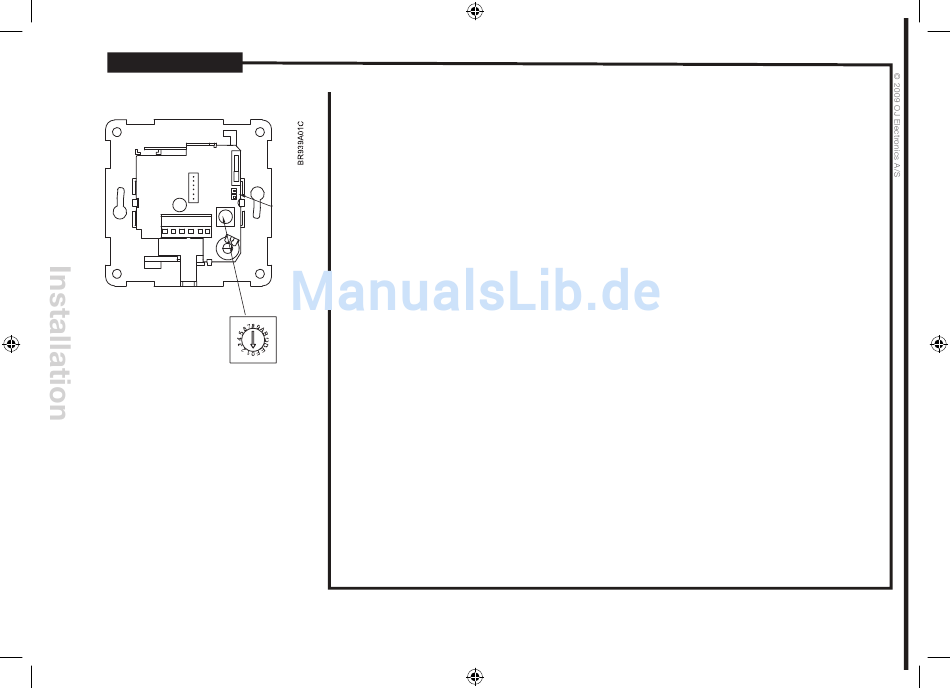

Abb. 10
Kanal-
wähler
14
Jeder Raumfühler kann dazu ausgewählt werden, einen speziellen Ausgang zu bedienen, über den das
thermische Stellglied am Sammelrohr geregelt wird. Unter dem Frontdeckel des Raumfühlers befindet
sich ein Wahlschalter, der sich mit einem Schraubendreher auf den gewünschten Ausgang (CH-Kanal)
einstellen lässt. (Siehe Abb. 10) Bis zu 14 Kanälen lassen sich am Wahlschalter einstellen, und es
gibt zwei Hilfskanäle (siehe unten). Ein WLM2-Master verfügt über 8 Ausgänge, daran lässt sich ein
Zusatzmodul mit 6 Ausgängen anschließen, was eine Anlage mit 14 individuellen Zonen ermöglicht.
Die Kanäle 10 bis 14 sind am Wahlschalter mit A bis E gekennzeichnet.
Steckbrücke
Ein auf CH1 eingestellter Raumfühler aktiviert das am Ausgang 1 des Masters angeschlossene
thermische Stellglied.
Die Wahl der Kanalnummer lässt sich ohne angeschlossene Stromversorgung vornehmen. Der Kanal des
Raumfühlers lässt sich bei Bedarf später wechseln.
Befinden sich zwei Raumfühler im gleichen Raum und sind auf den gleichen Kanal eingestellt, wird die
Temperatur nach dem Mittelwert der beiden Raumfühler geregelt.
Kanal 0:
Jeder Raumfühler wird mit dem Schalter in Position 0 geliefert, um sicherzustellen, dass er für einen
korrekten Betrieb konfiguriert werden muss. Kanal 0 kann von einem Raumregler auch zur Regelung
einer Gruppe von Raumfühlern benutzt werden, wobei die Regelposition irgendwo zentral, z.B. in der
Küche, anstatt im Installationsbereich der Raumfühler platziert sein sollte. Die Einstellung auf Ch 0
bedeutet, dass Zeiten und Temperaturen am Gruppen-WLCT2 eingestellt sind, der WLCT2 selbst aber
nicht einen speziellen Ausgang regelt.
Kanäle 1...14:
Ein auf Kanal 1 eingestellter Raumfühler aktiviert das am Ausgang 1 des Masters angeschlossene
thermische Stellglied. Sind mehrere Raumfühler auf die gleiche Kanalnummer eingestellt, wird wie folgt
geregelt,
- Die aktuelle Raumtemperatur wird als Durchschnittswert berechnet.
- Der aktuelle Temperatursollwert wird als Durchschnittswert berechnet.
- Ist an die Raumfühler ein Begrenzungsfühler angeschlossen wird folgendes wirksam:
Der niedrigste Wert jedes Begrenzungsfühlers wird als MIN. Grenztemperatur betrachtet.
Der höchste Wert jedes Begrenzungsfühlers wird als MAX. Grenztemperatur betrachtet.
kanal 15: (Position F am Schalter) Party- und Urlaubsfunktion.
Sonderfunktion. Nähere Anleitung siehe Abschnitt „Besondere Eigenschaften".
Prüfung der Anlage: Siehe „Empfehlungen und besondere Eigenschaften – Inbetriebnahme"
