Sind alle Verbindungen ausgeführt, empfehlen wir ausdrücklich, die Verbindungen zwischen den Fühlern
und den Thermoköpfen gemäß folgendem Verfahren zu testen:
Anlagentest:

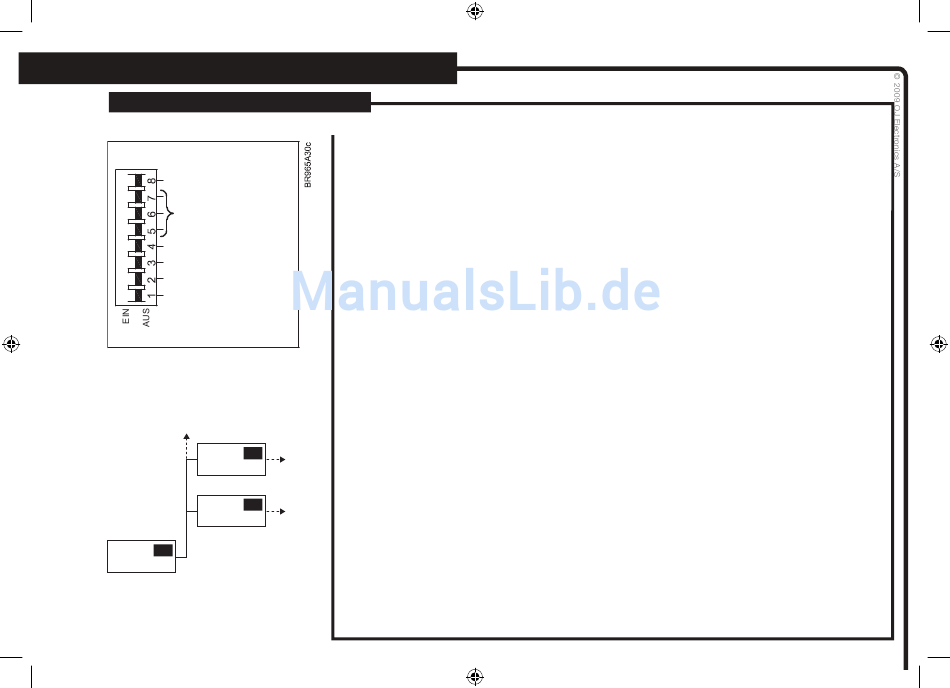

Der korrekte Anlagenbetrieb lässt sich mittels einem speziellen „Installationsmodus" checken.
Dies ermöglicht dem Installateur jeden einzelnen Ausgang zu testen und nachzuweisen.
Prüfung der Anlage:
1.
DIP-3 einschalten, um Lernmodus zu aktivieren – Netzleuchte blinkt in schneller Folge.
2.
Die roten Kanalleuchten am Master sollten jetzt auf allen mit einem Fühler/Regler belegten Kanälen
aufleuchten.
3.
DIP-3 ausschalten, um Lernmodus wieder zu deaktivieren – Netzleuchte hört auf zu blinken.
4.
Alle einstellbaren Temperaturwerte am Fühler/Regler auf Minimum einstellen.
5.
DIP-1 am Master einschalten, um Installationsmodus zu aktivieren (der Installationsmodus bleibt für 2
Stunden aktiv).
(Pumpen, Warmwasserbereiter, Mischventil und Stellglieder sollten jetzt im Aus-Zustand sein.)
6.
Die Temperatureinstellung des einstellbaren Fühlers/Reglers in Raum 1 auf Maximum stellen.
Die rote Kanalleuchte 1 sollte leuchten und das Stellglied am Ausgang Nr. 1 aktiviert sein und
abhängig vom Stellgliedtyp nach 1-3 Minuten öffnen.
Wichtig: Bei drahtlosem Fühler/Regler kann eine Verzögerung von bis zu 5 Minuten auftreten, bevor
die Kanalleuchte Signal gibt. Der Warmwasserbereiter ist während der Testphase nicht in Betrieb,
ausgenommen DIP 2 ist aktiviert, siehe Schritt 9 unten.
7.
Kontrollieren, dass die UHF-Pumpe läuft und das Mischventil (nur FS-Master) öffnet.
8.
Schritt 2 in allen Räumen wiederholen.
9.
Warmwasserbereiter-Testfunktion: DIP-2 einschalten. Die Kontakte des Warmwasserbereiter-
Startrelais' schließen für 1 Minute.
10.
Zum Beenden aller Tests:
- DIP-1 ausschalten um den Installationsmodus zu deaktivieren.
- DIP-2 ausschalten um den Warmwasserbereitertest zu deaktivieren.
- Alle Temperaturwähler auf die Standardposition einstellen.
Raumfühler (WLTA, WLTD, WLTM, WLTP) auf Null (Mittelposition) stellen.
Für Raumregler (WLCT2) werden 21 °C empfohlen.
- Alle Übersteuerungsschalter auf WLTM- und WLTD-Raumfühlern auf Automatikposition
(Uhrensymbol) einstellen.
Testen eines Netzwerks:
Wurde ein Master-Netzwerk konfiguriert, ist die Kommunikation untereinander zu testen.
Befinden sich die Folgemaster im Installationsmodus (DIP-1 ist EIN) blinkt die Netz-LED bei jeder
registrierten Kommunikation kurz auf (ca. alle 3 Sek.). In einem WLM2-xFS-Netzwerkmaster findet sich ein
Menüpunkt, mit dem sich überprüfen lässt, wie viele Master in der Anlage vorhanden sind und ob welche
davon defekt sind. (Siehe bitte die Gebrauchsanleitung für das Menü.)
Die Anlage befindet sich jetzt in automatischem Betrieb.
