umgebung
recycling von Altgeräten

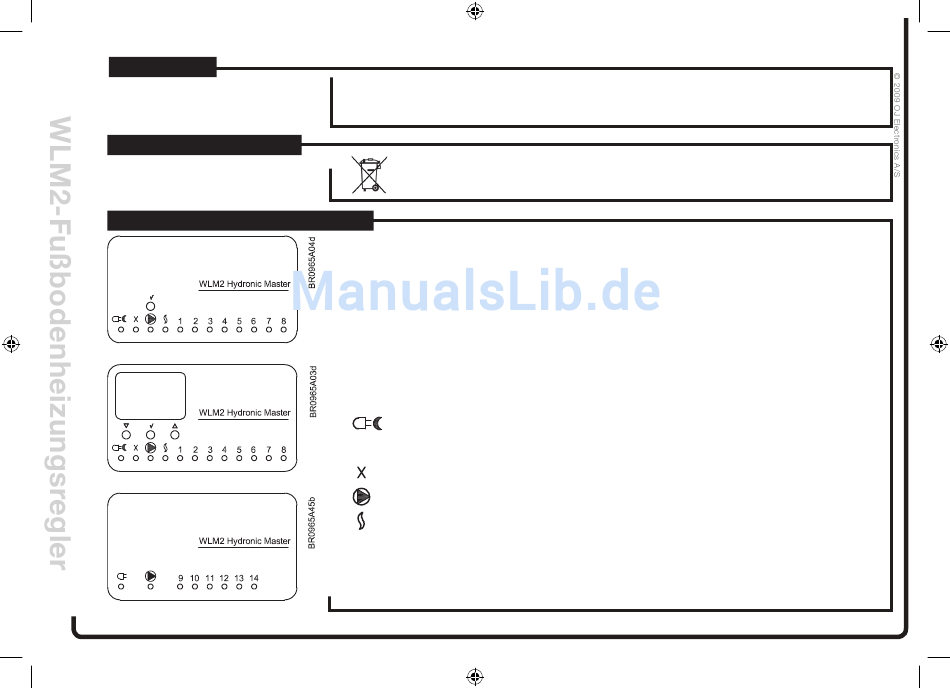

konfiguration der gesamten Anlage
Typ WLM2-1BA und WLM2-3BA
Typ WLM2-1FS und WLM2-3FS
Typ WLM2-1AO und WLM2-3AO
8
Bitte helfen Sie uns die Umwelt zu schützen und entsorgen Sie die Verpackung gemäß den nationalen
Vorschriften für Abfallverwertung.
Geräte mit diesem Aufkleber dürfen nicht mit dem normalen Müll entsorgt werden.
Sie müssen getrennt gesammelt und gemäß den lokalen Vorschriften entsorgt werden.
Jedes Mastermodul ist in der Lage, 8 Heizzonen zu regeln, von denen jede aus einem oder mehreren
Rohrkreisen mit einem oder mehreren thermischen Stellgliedern bestehen kann.
Diese Zonen werden nachfolgend in dieser Anleitung als Kanäle 1 bis 8 bezeichnet. Sollen mehr als
8 Zonen geregelt werden, ist die Installation eines Zusatzmoduls (AO) erforderlich, mit dem sich 6
weitere Ausgänge bereitstellen lassen. Das AO-Modul steuert dann die Kanäle 9 to 14.
Grün: Netzversorgung angeschlossen
Rot:
Nachtabsenkung aktiv
Rot blinkend: Störungsanzeige
X-Ausgangsfunktion ist aktiv (siehe Abschnitt: „Freie Relaisfunktion").
Hilfspumpe UFH in Betrieb
Warmwasserbereiter-Freigabesignal ist aktiviert
1..8
Heizung-Ein-Anzeige für Zone 1 bis 8
