OJ ZoneModule mit 2"-Touch-Raumbediengerät
Einstellung ist ein physischer Zugriff auf das OJ-Zone-Module
nicht mehr notwendig; es kann daher an einer verdeckten Stelle
angebracht werden. Aber bitte beachten, dass das Kabel vom OJ-
Zone-Module zum Raumbediengerät nicht länger als 50 m ist.
Montage des OJ-RPT-20T-Raumbediengeräts
Das Raumbediengerät ist für Unterputzeinbau in eine Hohlwand-
dose ausgelegt. Zu verwenden ist eine standardmäßige EU-Unter-
putzdose mit einer Einbauöffnung von 60 mm. Erforderlich ist eine
Einbautiefe von mindestens 22 mm. Das Raumbediengerät nicht in
direkter Sonneneinstrahlung oder Zugluft platzieren.

VERBINDUNGSAUFBAU

Eine Beschreibung, wie die verschiedenen Fühler anzuschlie-
ßen sind, findet sich in der Anleitung des betreffenden OJ-
GreenZone™-Module.
Anschluss des Raumbediengeräts
Das Raumbediengerät ist mit dem Zone-Module über ein Modbus-
kabel (gerade, kein Crossover) verbunden.
6 .. 1
Modbus
sensor
BR1029A011a
© 2015 OJ Electronics A/S

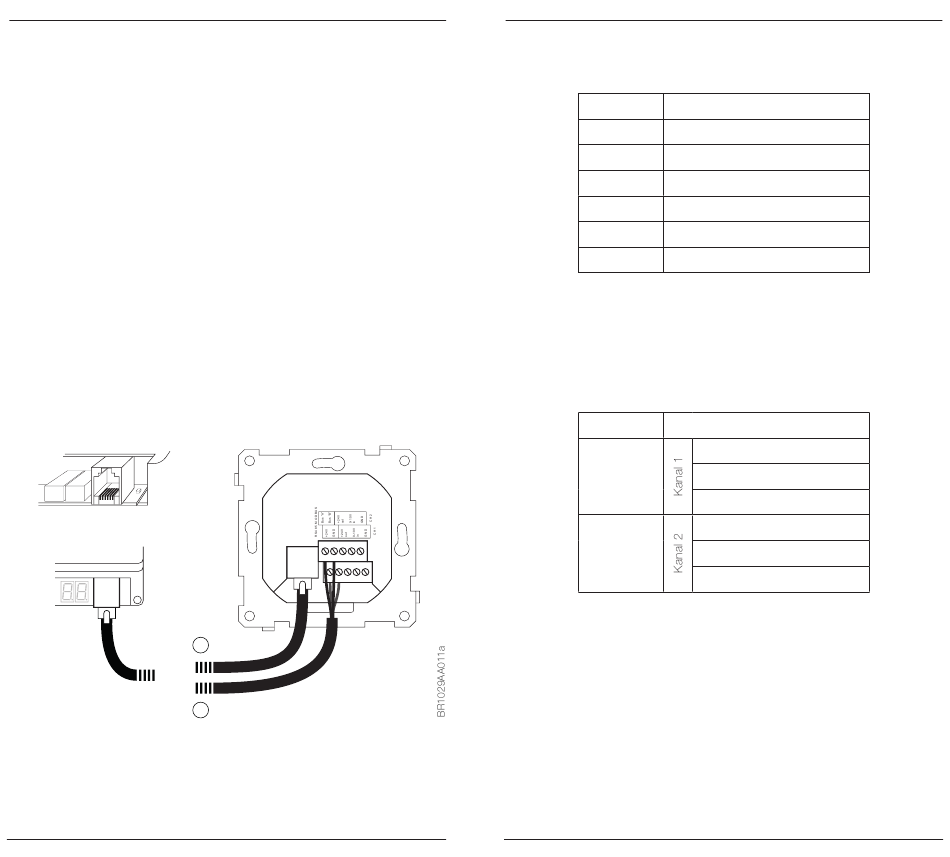

Das Modbuskabel kann an das Raumbediengerät über RJ12-
6P6C-Port (A) oder die dafür bestimmten vier Schraubklemmen (B)
angeschlossen werden. Da die zwei +24V- und zwei GND-Klem-
26
RS485 MODBUS
A
B
© 2015 OJ Electronics A/S
Deutsch
OJ ZoneModule mit 2"-Touch-Raumbediengerät
men intern miteinander verbunden sind, können beide benutzt
werden.
Anschluss von Fühlern am Raumbediengerät
Es können zwei Fühler an das Raumbediengerät angeschlossen
werden. Es verfügt über zwei Kanäle mit +24V-Ausgang und
0-10V-Eingang.
Kanal 1 ist CO
und 10 V gleich 2000 ppm ist.
Kanal 2 ist Feuchtefühlern vorbehalten, wobei 0 V gleich 0 %rF
und 10 V gleich 100 %rF ist.
Maximal zulässige Belastung für die beiden Kanäle kombiniert ist
200 mA.
RJ12
Beschreibung
1
+24V
2
GND (Erde)
3
Bus „B"
4
Bus „A"
5
+24V
6
GND (Erde)
Tabelle 1: RJ12-Stifte
Fühler
Schraubklemme
+24 V aus
CO
/VOC
0-10 V ein
2
GND (Erde)
+24 V aus
Feuchtigkeit
0-10 V ein
GND (Erde)
Tabelle 2: Fühlerstifte
/VOC-Fühlern vorbehalten, wobei 0 V gleich 0 ppm
2
© 2015 OJ Electronics A/S
Deutsch
27
