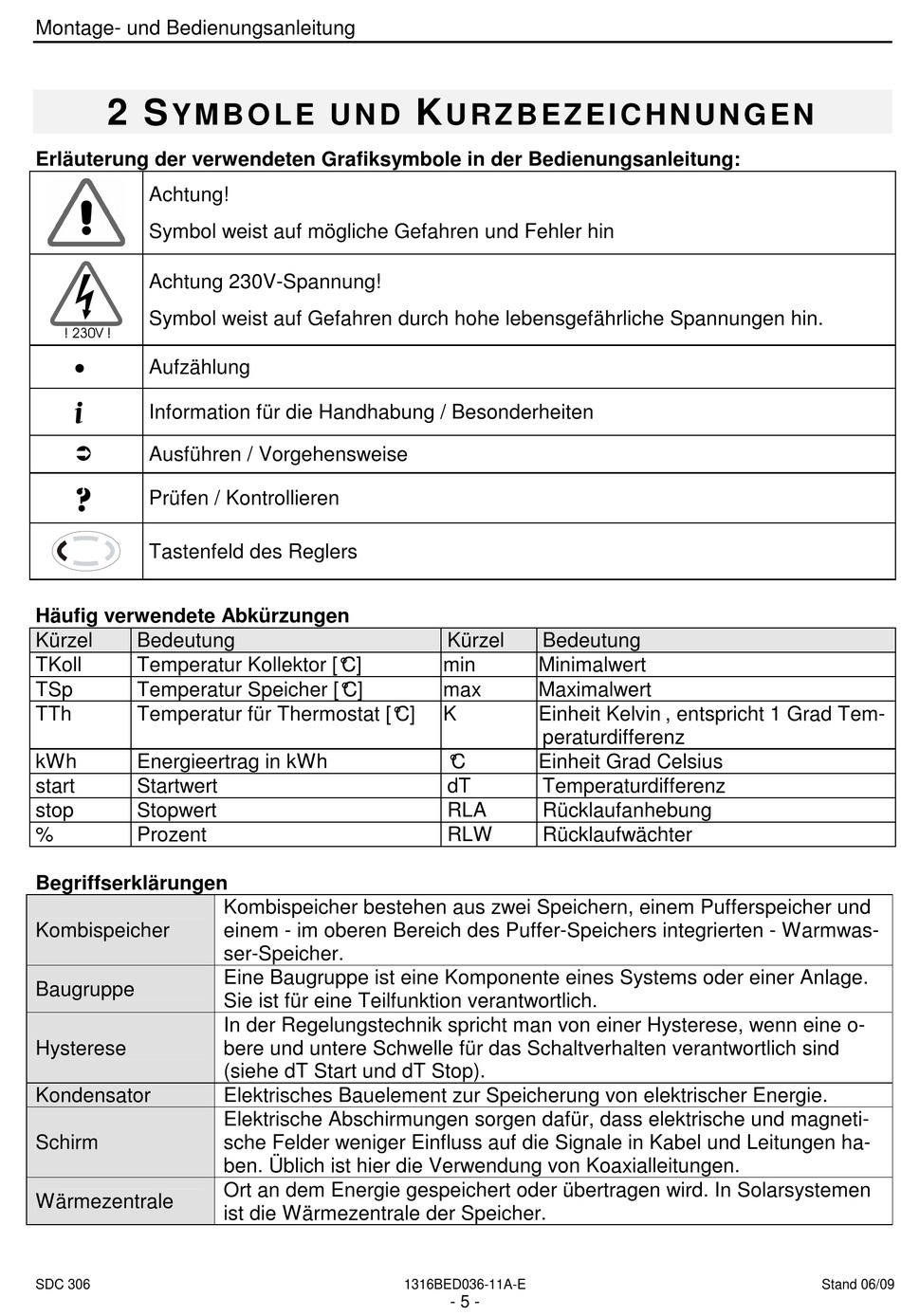

Montage- und Bedienungsanleitung
2 S
Y M B O L E U N D
Erläuterung der verwendeten Grafiksymbole in der Bedienungsanleitung:
Achtung!
Symbol weist auf mögliche Gefahren und Fehler hin
Achtung 230V-Spannung!
Symbol weist auf Gefahren durch hohe lebensgefährliche Spannungen hin.
•
Aufzählung
i
Information für die Handhabung / Besonderheiten
Ausführen / Vorgehensweise
?
Prüfen / Kontrollieren
Tastenfeld des Reglers
Häufig verwendete Abkürzungen
Kürzel
Bedeutung
TKoll
Temperatur Kollektor [° C]
TSp
Temperatur Speicher [° C]
TTh
Temperatur für Thermostat [° C]
kWh
Energieertrag in kWh
start
Startwert
stop
Stopwert
%
Prozent
Begriffserklärungen
Kombispeicher
Baugruppe
Hysterese
Kondensator
Schirm
Wärmezentrale
SDC 306
Kombispeicher bestehen aus zwei Speichern, einem Pufferspeicher und
einem - im oberen Bereich des Puffer-Speichers integrierten - Warmwas-
ser-Speicher.
Eine Baugruppe ist eine Komponente eines Systems oder einer Anlage.
Sie ist für eine Teilfunktion verantwortlich.
In der Regelungstechnik spricht man von einer Hysterese, wenn eine o-
bere und untere Schwelle für das Schaltverhalten verantwortlich sind
(siehe dT Start und dT Stop).
Elektrisches Bauelement zur Speicherung von elektrischer Energie.
Elektrische Abschirmungen sorgen dafür, dass elektrische und magneti-
sche Felder weniger Einfluss auf die Signale in Kabel und Leitungen ha-
ben. Üblich ist hier die Verwendung von Koaxialleitungen.
Ort an dem Energie gespeichert oder übertragen wird. In Solarsystemen
ist die Wärmezentrale der Speicher.
K
U R Z B E Z E I C H N U N G E N
Kürzel
Bedeutung
min
Minimalwert
max
Maximalwert
K
Einheit Kelvin , entspricht 1 Grad Tem-
peraturdifferenz
° C
Einheit Grad Celsius
dT
Temperaturdifferenz
RLA
Rücklaufanhebung
RLW
Rücklaufwächter
1316BED036-11A-E
- 5 -
Stand 06/09
