Montage- und Bedienungsanleitung
Bei dem System 14 handelt es sich um ein
Anlagenschema mit zwei Kollektorflächen,
einem Speicher und einer Nachheizfunkti-
on. Der Regler übernimmt hierbei die Rege-
lung der Solarfunktion (Temperaturdiffe-
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Speichertemp. oben (E3)
Minimale Speichertemp. oben (E3)
Maximale Speichertemp. oben (E3)
Aktuelle Kollektor 2 Temp. (E4)
Minimale Kollektor 2 Temp. (E4)
Maximale Kollektor 2 Temp. (E4)
Aktuelle Kollektorvorlauftemp. (E5) ∗
Minimale Kollektorvorlauftemp. (E5) ∗
Maximale Kollektorvorlauftemp. (E5) ∗
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Ertragszählung aktiviert gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

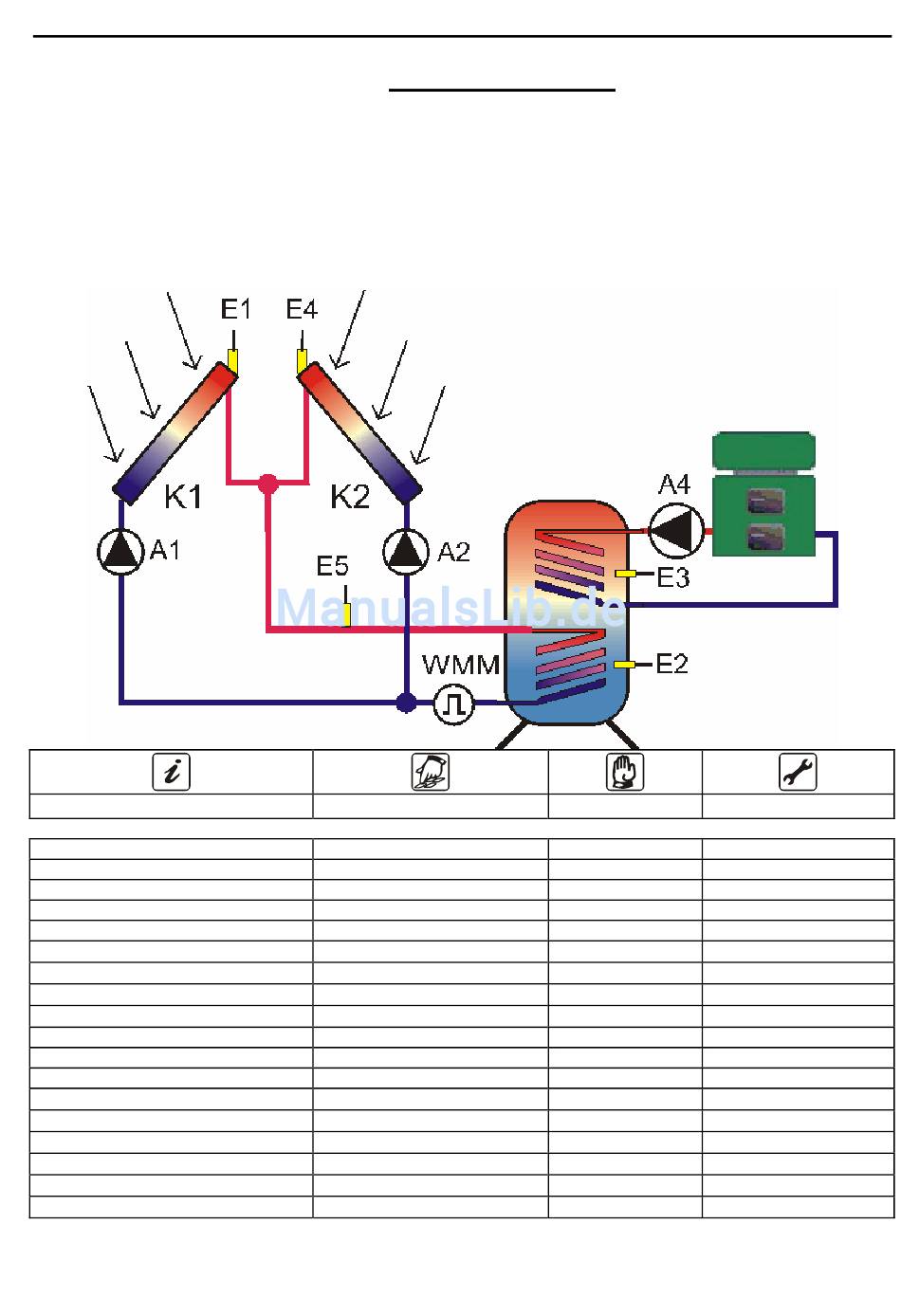

11.14 Grundschema 14:
2 Kollektorfelder, 1 Speicher, Nachheizung
Programmieren
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Starttemp. Nachheizen
Einstellen Uhrzeit
1316BED036-11A-E
renzregelung für 2 Kollektorfelder) und der
Nachheizung (Thermostat, Zeitfenster). Zu-
sätzlich ist optional z.B. über einen Flügel-
radzähler eine Wärmemengenzählung mög-
lich.
Handbetrieb
I
Pumpe A1 aus/ein
A2 aus/ein
A3 aus/ein
A4 aus/ein
- 45 -
Grundeinstellung
I
Codeeingabe
Reset/Werkseinstellung
Auswahl Grundschema
Kollektormaxtemp.
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykoltyp ∗
Glykolanteil ∗
Toleranz Solarertrag
Codeänderung
I
Stand 06/09
