Montage- und Bedienungsanleitung
1 Kollektorfeld, 1 Speicher, Nachheizung, Rücklaufanhebung

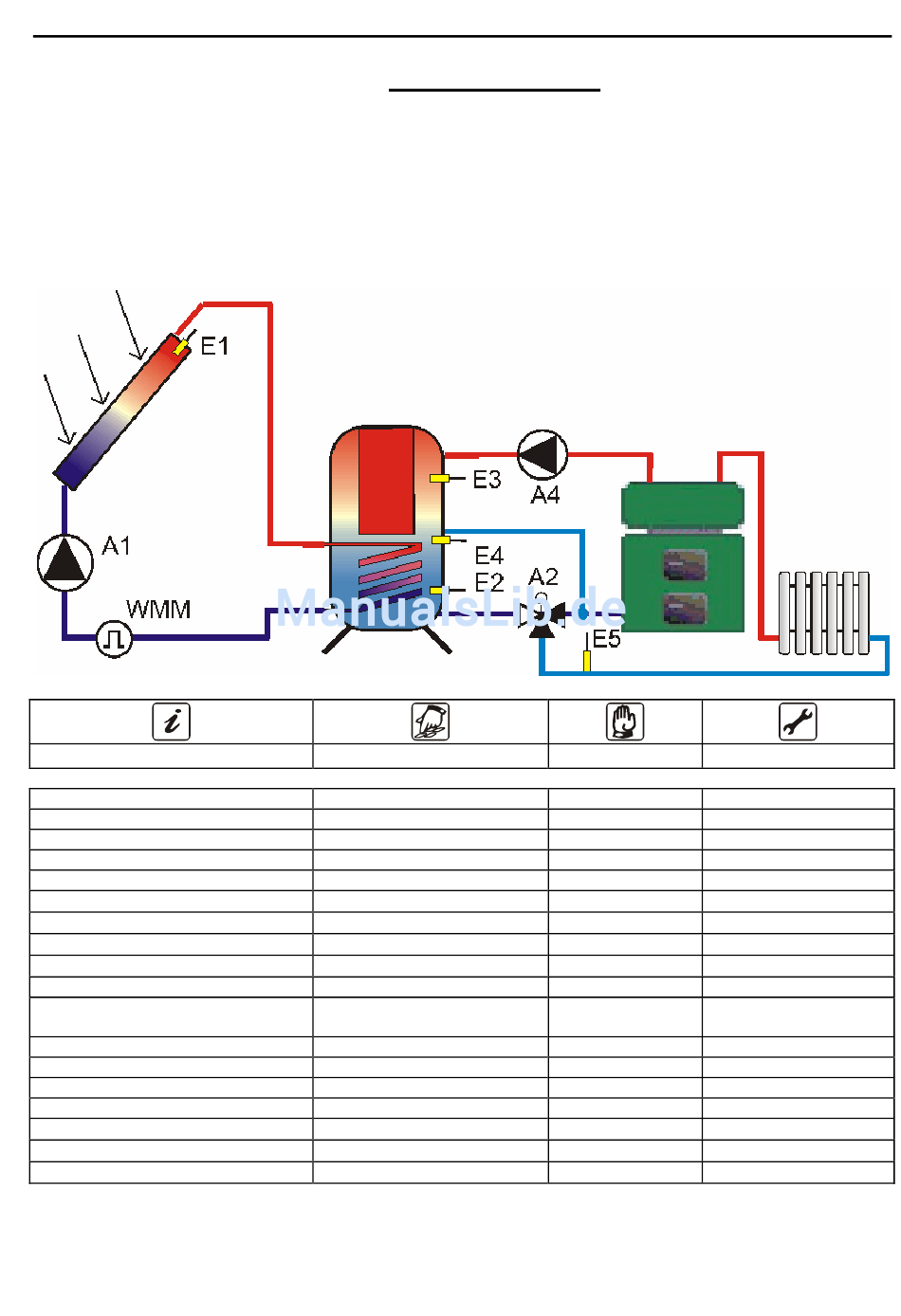

Bei dem System 6 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
einem Speicher, einer Nachheizfunktion
(Thermostat, Zeitfenster) und einer Rück-
laufanhebung. Der Regler übernimmt hier-
bei die Regelung der Solarfunktion (Tempe-
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Speichertemp. oben (E3)
Minimale Speichertemp. oben (E3)
Maximale Speichertemp. oben (E3)
Aktuelle Speichertemp. Mitte (E4)
Minimale Speichertemp. Mitte (E4)
Maximale Speichertemp. Mitte (E4)
Aktuelle Rücklauftemp. (E5)
Minimale Rücklauftemp. (E5)
Maximale Rücklauftemp. (E5)
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

11.6 Grundschema 6:

raturdifferenzregelung), der Nachheizung
(Termostat, Zeitfenster) und der Rücklauf-
anhebung
Zusätzlich ist optional z.B. über einen Flü-
gelradzähler eine Wärmemengenzählung
möglich.
Programmieren
I
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Starttemp. Nachheizen
R3 dT Start (RLA)
R3 dT Stop (RLA)
Einstellen Uhrzeit
1316BED036-11A-E
- 37 -
(Temperaturdifferenzregelung).
Handbetrieb Grundeinstellung
I
Pumpe A1 aus/ein
A2 aus/ein Reset/Werkseinstellung
A3 aus/ein Auswahl Grundschema
A4 aus/ein
Modus Ertragszählung
Durchflussgeber/WMM∗∗
Toleranz Solarertrag
Maximaltemp. Heizungs-
I
Codeeingabe
Kollektormaxtemp.
Volumenstrom ∗
Glykoltyp ∗
Glykolanteil ∗
rücklauf (Senke)
Codeänderung
Stand 06/09
