Montage- und Bedienungsanleitung

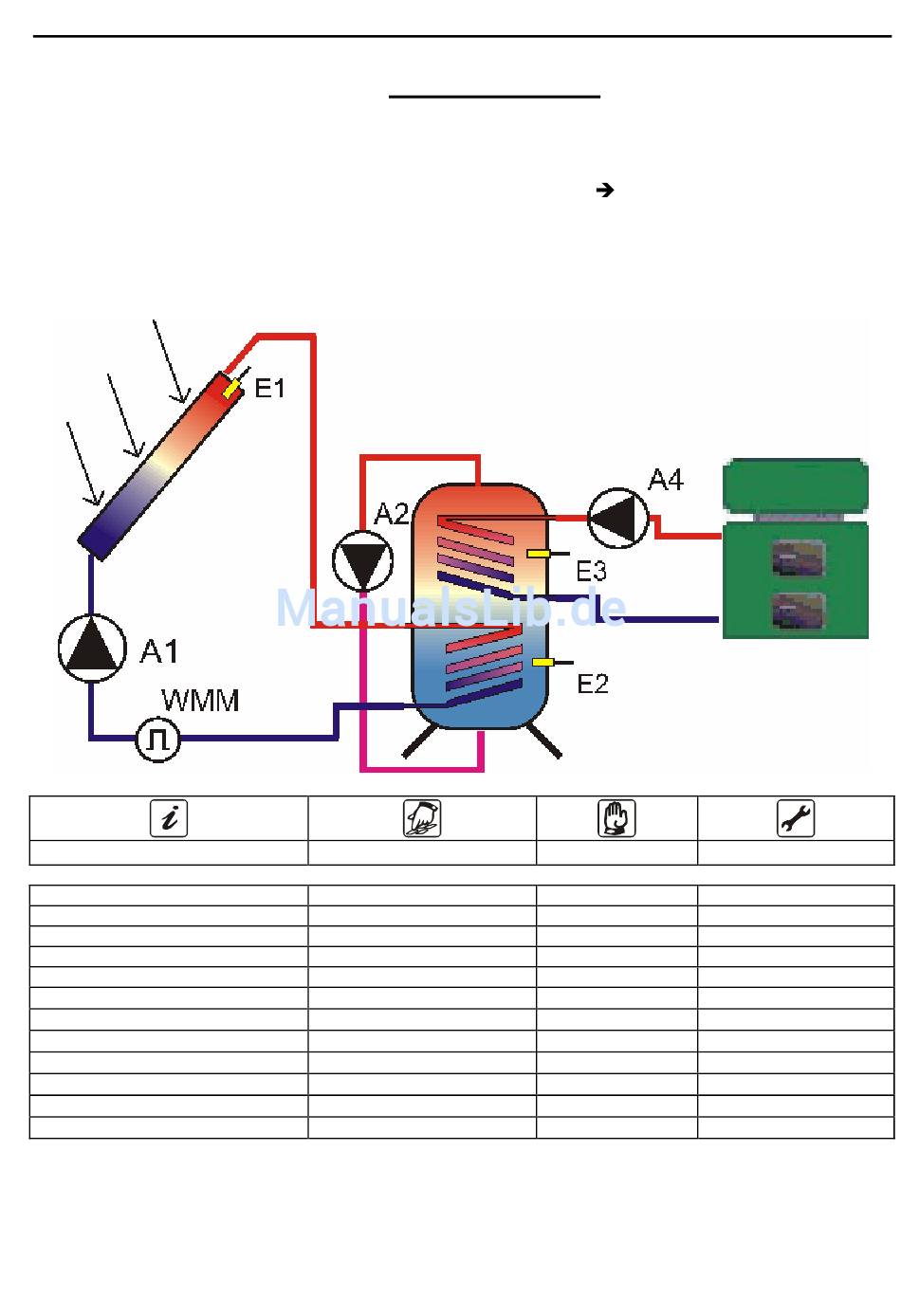

1 Kollektorfeld, 1 Speicher, Nachheizung, Antilegionellen
Bei System 2 handelt es sich um ein Anla-
genschema mit einer Kollektorfläche, einem
Speicher, einer Nachheizfunktion und einer
Antilegionellenfunktion. Der Regler über-
nimmt hierbei die Regelung der Solarfunkti-
on (Temperaturdifferenzregelung),
Nachheizung (Thermostat, Zeitfenster) und
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Speichertemp. oben (E3)
Minimale Speichertemp. oben (E3)
Maximale Speichertemp. oben (E3)
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Ertragszählung aktiviert ist.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

11.2 Grundschema 2:

der
Programmieren
I
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Starttemperatur Nachheizen
Einstellen Uhrzeit
1316BED036-11A-E
- 33 -
der Antilegionellenfunktion
Zeitfenster fix vorgegeben, Periode). Zu-
sätzlich ist optional z.B. über einen Flügel-
radzähler eine Wärmemengenzählung mög-
lich. Als Bezugsfühler für die Legionelllen-
funktion dient E2.
Handbetrieb
I
Pumpe A1 aus/ein
A2 aus/ein
A3 aus/ein
A4 aus/ein
(Thermostat,
Grundeinstellung
I
Codeeingabe
Reset/Werkseinstellung
Auswahl Grundschema
Kollektormaxtemp.
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykoltyp ∗
Glykolanteil ∗
Toleranz Solarertrag
Periode Antileg.-funktion
Codeänderung
Stand 06/09
