Montage- und Bedienungsanleitung

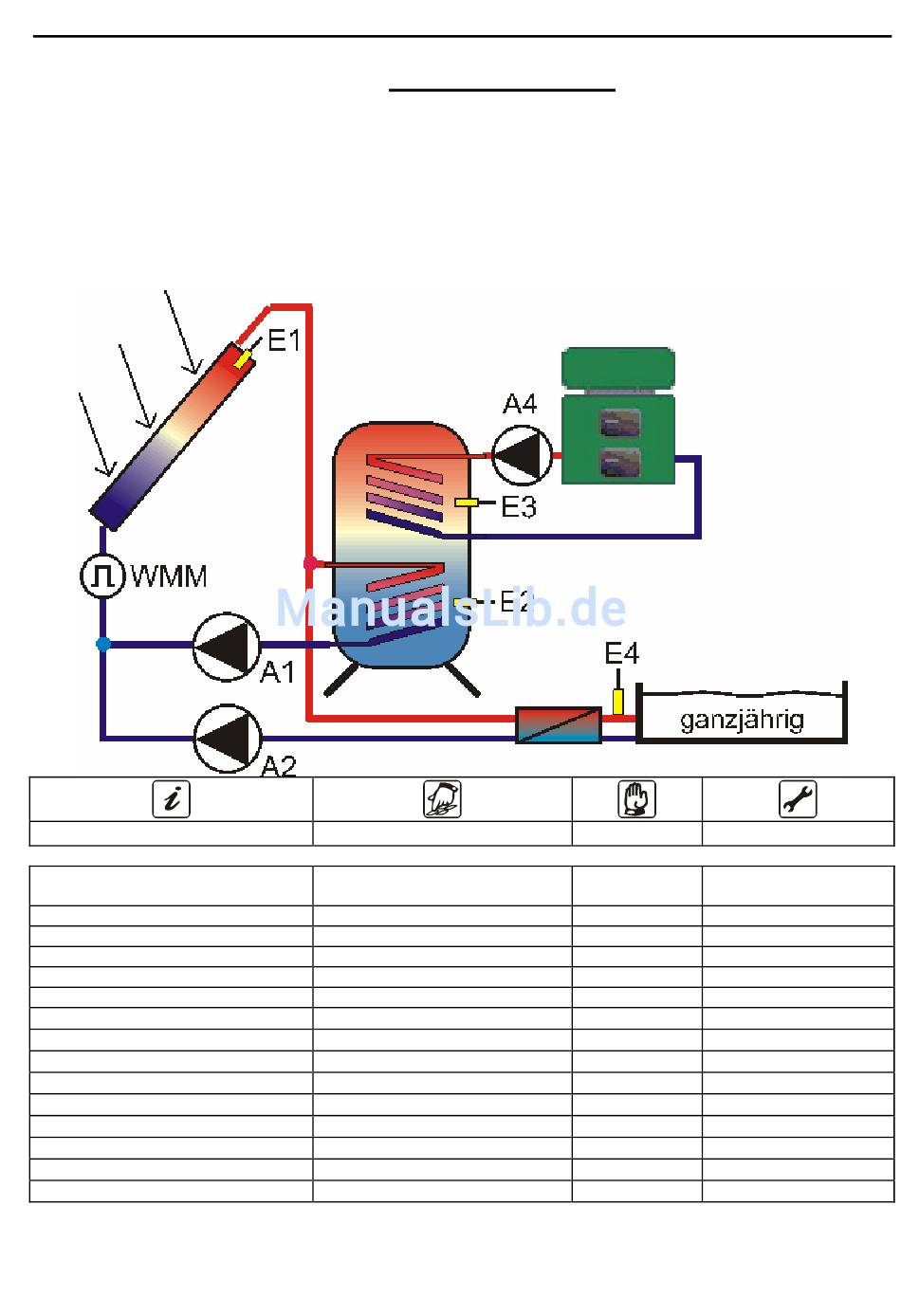

1 Kollektorfeld, 1 Speicher, Schwimmbad, Nachheizung
Bei dem System 13 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
einem Speicher, einem Schwimmbad und
einer Nachheizung. Der Regler übernimmt
hierbei die Regelung der Solarfunktion
(Temperaturdifferenzregelung für Speicher
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Temp. Speicher 1 unten (E2)
Minimale Temp. Sp. 1 unten (E2)
Maximale Temp. Sp. 1 unten (E2)
Aktuelle Temp. Speicher 1 oben (E3)
Minimale Temp. Sp. 1 oben (E3)
Maximale Temp. Sp. 1 oben (E3)
Aktuelle Temp. Schwimmbad (E4) ∗
Minimale Temp. Schwimmbad (E4) ∗
Maximale Temp. Schwimmbad (E4) ∗
Durchfluss ∗
Tagesertrag 1 / 2 ∗
Gesamtertrag 1 / 2 ∗
∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

11.13 Grundschema 13:

Programmieren
I
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Maximaltemp. Speicher
Solarkreis Sp. 1 dT Start
Solarkreis Sp. 1 dT Stop
Maximaltemp. Schwimmbad
Solarkreis Schwimmbad dT Start
Solarkreis Schwimmbad dT Stop
Starttemp. Nachheizen
Einstellen Uhrzeit
1316BED036-11A-E
- 44 -
und Schwimmbad, Vorranglogik) und der
Nachheizung (Temperaturdifferenzrege-
lung, Zeitfenster). Zusätzlich ist optional z.B.
über einen Flügelradzähler eine Wärme-
mengenzählung möglich.
Handbetrieb
I
Pumpe A1
aus/ein
A2 aus/ein
A3 aus/ein
A4 aus/ein
Grundeinstellung
I
Codeeingabe
Reset/Werkseinstellung
Auswahl Grundschema
Kollektormaxtemp.
Vorrang Speicher
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykoltyp ∗
Glykolanteil ∗
Toleranz Solarertrag
Codeänderung
Stand 06/09
