Montage- und Bedienungsanleitung
Bei dem System 3 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
einem Speicher, einer Nachheizfunktion
und einer zeitgesteuerten oder impulsge-
steuerten Zirkulation. Der Regler übernimmt
hierbei die Regelung der Solarfunktion
(Temperaturdifferenzregelung), der Nach-
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Speichertemp. oben (E3)
Minimale Speichertemp. oben (E3)
Maximale Speichertemp. oben (E3)
Aktuelle Zirkulationstemp. (E4) ∗∗∗∗
Minimale Zirkulationstemp. (E4) ∗∗∗∗
Max. Zirkulationstemp. (E4) ∗∗∗∗
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
∗∗∗ wird nur angezeigt, wenn impulsgesteuerte Zirkulation aktiviert ist.
∗∗∗∗ wird nur angezeigt, wenn thermische Zirkulation aktiviert ist.
SDC 306

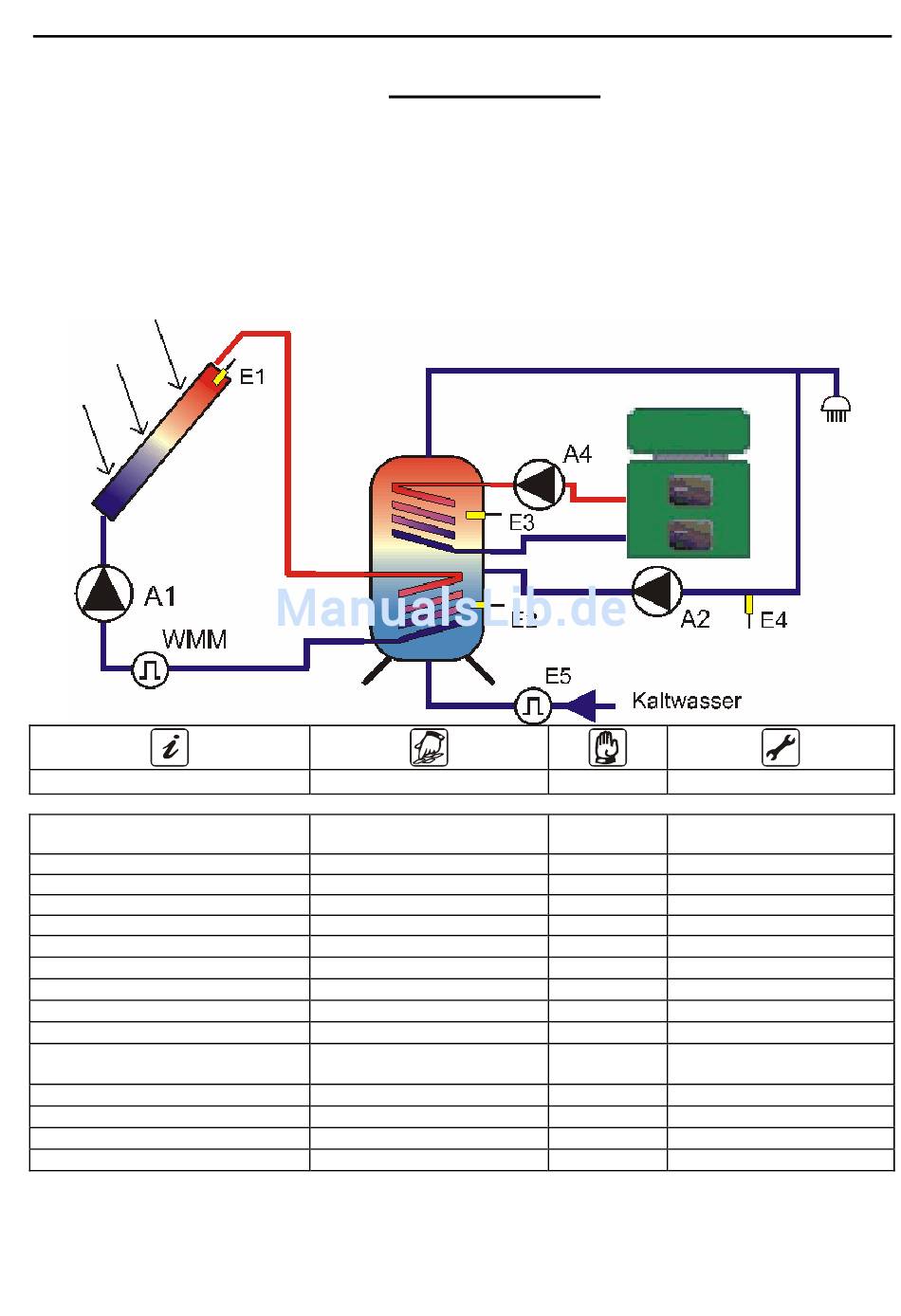

11.3 Grundschema 3:

1 Kollektorfeld, 1 Speicher, Nachheizung, Zirkulation
Programmieren
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Zeitfenster 1 Zirk. Start
Zeitfenster 1 Zirk. Stop
Zeitfenster 2 Zirk. Start
Zeitfenster 2 Zirk. Stop
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Starttemperatur Nachheizen
Thermische Einschalttempe-
Einstellen Uhrzeit
heizung (Thermostat, Zeitfenster) und der
impulsgesteuerten Zirkulation (Impuls) oder
thermischen Zirkulation (Thermostat, 2 Zeit-
fenster). Zusätzlich ist optional z.B. über
einen Flügelradzähler eine Wärmemengen-
zählung möglich.
Handbetrieb
I
ratur ∗∗∗∗
1316BED036-11A-E
- 34 -
Grundeinstellung
I
Pumpe A1 Codeeingabe
aus/ein
A2 aus/ein Reset/Werkseinstellung
A3 aus/ein Auswahl Grundschema
A4 aus/ein Kollektormaxtemp.
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykolanteil ∗
Toleranz Solarertrag
Zirkulationsmodus
(thermisch/Impuls)
Einschaltdauer Zirkulation ∗∗∗
Wiedereinschaltsperre ∗∗∗
Codeänderung
I
Glykoltyp ∗
Stand 06/09
