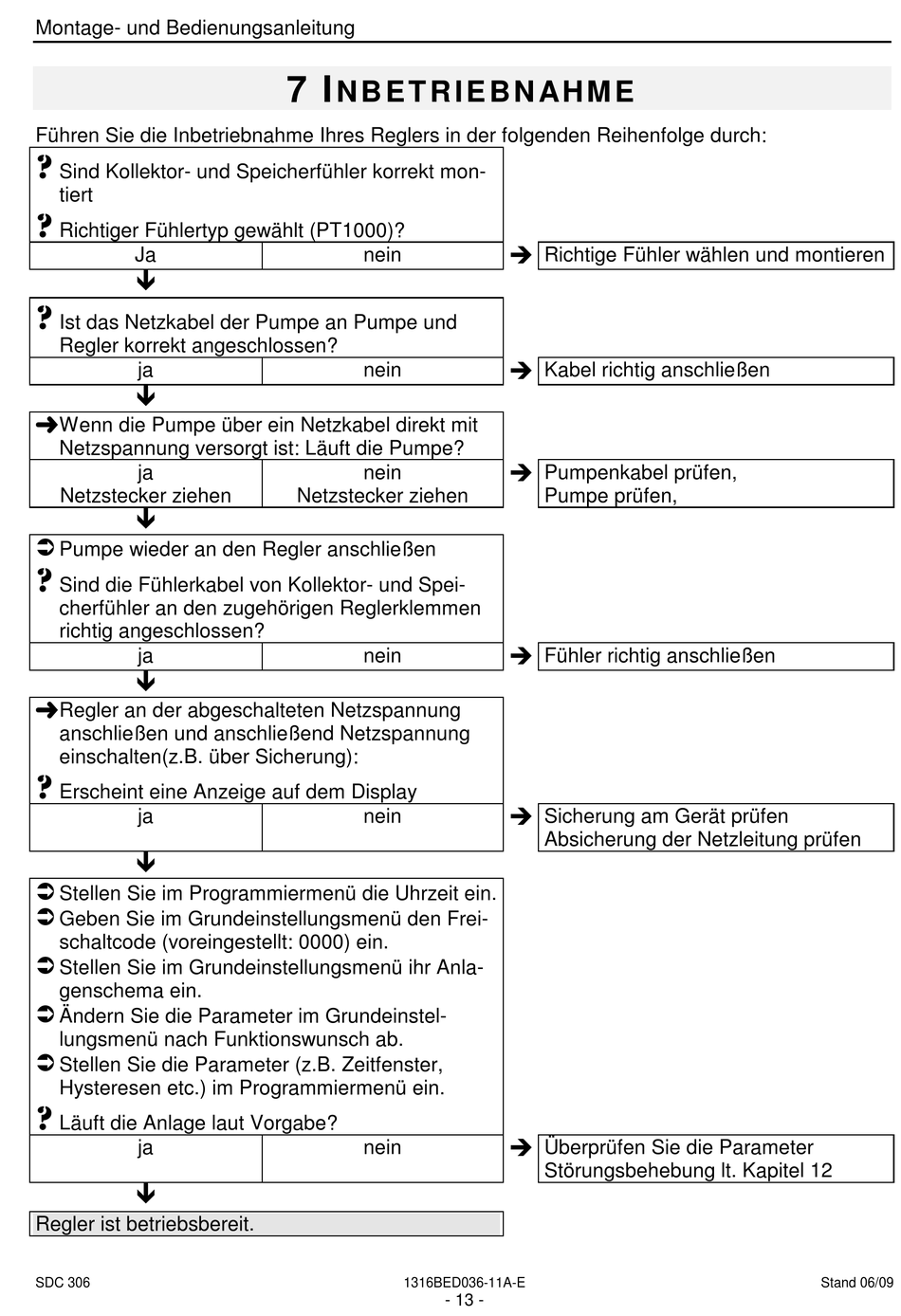

Führen Sie die Inbetriebnahme Ihres Reglers in der folgenden Reihenfolge durch:
?
Sind Kollektor- und Speicherfühler korrekt mon-
tiert
?
Richtiger Fühlertyp gewählt (PT1000)?
Ja
?
Ist das Netzkabel der Pumpe an Pumpe und
Regler korrekt angeschlossen?
ja
§
Wenn die Pumpe über ein Netzkabel direkt mit
Netzspannung versorgt ist: Läuft die Pumpe?
ja
Netzstecker ziehen
Pumpe wieder an den Regler anschließen
?
Sind die Fühlerkabel von Kollektor- und Spei-
cherfühler an den zugehörigen Reglerklemmen
richtig angeschlossen?
ja
§
Regler an der abgeschalteten Netzspannung
anschließen und anschließend Netzspannung
einschalten(z.B. über Sicherung):
?
Erscheint eine Anzeige auf dem Display
ja
Stellen Sie im Programmiermenü die Uhrzeit ein.
Geben Sie im Grundeinstellungsmenü den Frei-
schaltcode (voreingestellt: 0000) ein.
Stellen Sie im Grundeinstellungsmenü ihr Anla-
genschema ein.
Ändern Sie die Parameter im Grundeinstel-
lungsmenü nach Funktionswunsch ab.
Stellen Sie die Parameter (z.B. Zeitfenster,
Hysteresen etc.) im Programmiermenü ein.
?
Läuft die Anlage laut Vorgabe?
ja
Regler ist betriebsbereit.
SDC 306
7 I
N B E T R I E B N AH M E
nein
nein
nein
Netzstecker ziehen
nein
nein
nein
1316BED036-11A-E
- 13 -
Richtige Fühler wählen und montieren
Kabel richtig anschließen
Pumpenkabel prüfen,
Pumpe prüfen,
Fühler richtig anschließen
Sicherung am Gerät prüfen
Absicherung der Netzleitung prüfen
Überprüfen Sie die Parameter
Störungsbehebung lt. Kapitel 12
