- Seite 1 Navo 400 Raumbediengerät / Raumtemperatursensor Montage- und Bedienungsanleitung Deutschsprachige Original Montage- und Bedienungsanleitung Version: 1.0 Oktober 2015...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung Inhaltsverzeichnis Konformitätserklärung .................... 2 Beschreibung ......................3 2.1 Übersicht ..............................4 Raumbediengerät montieren .................. 4 Geräteanschluss ....................... 5 Inbetriebnahme ....................... 6 Technische Daten ..................... 7 1 Konformitätserklärung Das Produkt wurde entsprechend den CE-Richtlinien gefertigt und geprüft und ist daher mit der CE-Kennzeichnung versehen. -
Seite 3: Beschreibung
2 Beschreibung Mit dem Raumbediengerät navo 400 wird die komfortable Bedienung aller kompatiblen Prozeda Regler von der Wohnung aus ermöglicht. Die 1:1 Spiegelung der Regler- Bedienoberfläche erlaubt die Visualisierung und Fernbedienung aller Reglereinstellungen, Parameter und Messwerte. In Verbindung mit grandis 650 HK zusätzlich als Raumtemperatursensor. -
Seite 4: Übersicht

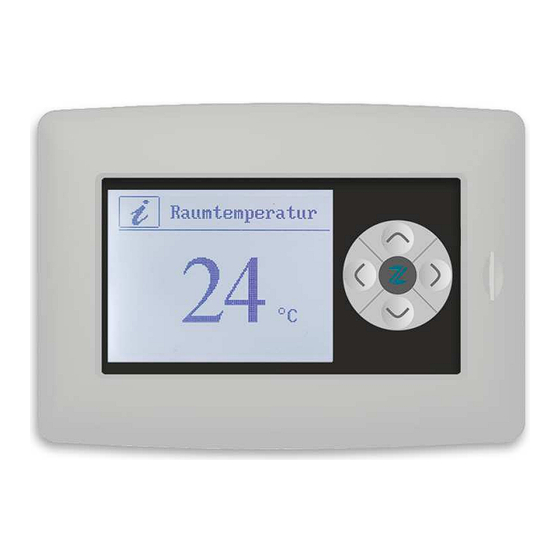

2.1 Übersicht ➀ LCD-Display. Spiegelt die Regler-Bedienoberfläche. Nach 15 sec wechselt die Anzeige automatisch in den Modus „Anzeige der Raumtemperatur“. Dies ist die Standardanzeige, bis wieder eine Taste gedruckt wird. ➁ 4 Bedientasten. Die gleiche Funktion wie beim Regler. 3 Raumbediengerät montieren Verwenden Sie zum Befestigen des Geräts geeignete Schrauben und Dübel. -
Seite 5: Geräteanschluss
4 Geräteanschluss Kommunikationsschnittstelle Das Raumbediengerät wird über ProBusX Schnittstelle mit dem Regler verbunden. Bei der Regula-Produktfamilie auf die richtige Polung der Klemmen „A“ und „B“ achten. P12V Regula Stromversorgung Das mitgelieferte Netzteil ist mit einer Lüsterklemme ausgestattet. Somit kann das Netzteil in der Nähe vom Regler angeschlossen werden und die beiden Leitungen –... -
Seite 6: Werte Im Menü "Grundeinstellung" Anzeigen Und Ändern
Um den Bearbeitungs-Modus zu aktivieren, drücken Sie gleichzeitig die Tasten Menüpunkt Beschreibung Heizkreis Hier können Sie navo 400 einem Heizkreis zuordnen, wenn das Gerät als Raumtemperatursensor in Zusammenhang mit grandis 650 HK benutzt wird. 0: keinem Heizkreis zugeordnet. Sinnvoll, wenn navo 400 nur als Fernbedienung eingesetzt wird. -
Seite 7: Technische Daten
6 Technische Daten Gehäusematerial 100 % recyclingfähiges ABS-Gehäuse Maße L x B x T in mm 145 x 100 x 30 Schutzart IP20 nach DIN 40050, EN 60529 Betriebsspannung Steckernetzteil: AC 90 ... 260 V~ / 50-60 Hz Eingangsspannung: 12 V / 1,0 A Eigenverbrauch <...
