Prozeda SDC 306 Montage- Und Bedienungsanleitung Seite 17

Montage- und Bedienungsanleitung
SDC 306
Temperaturfühler 1
Temperaturfühler 2
Temperaturfühler 3
Temperaturfühler 4
Temperaturfühler 5

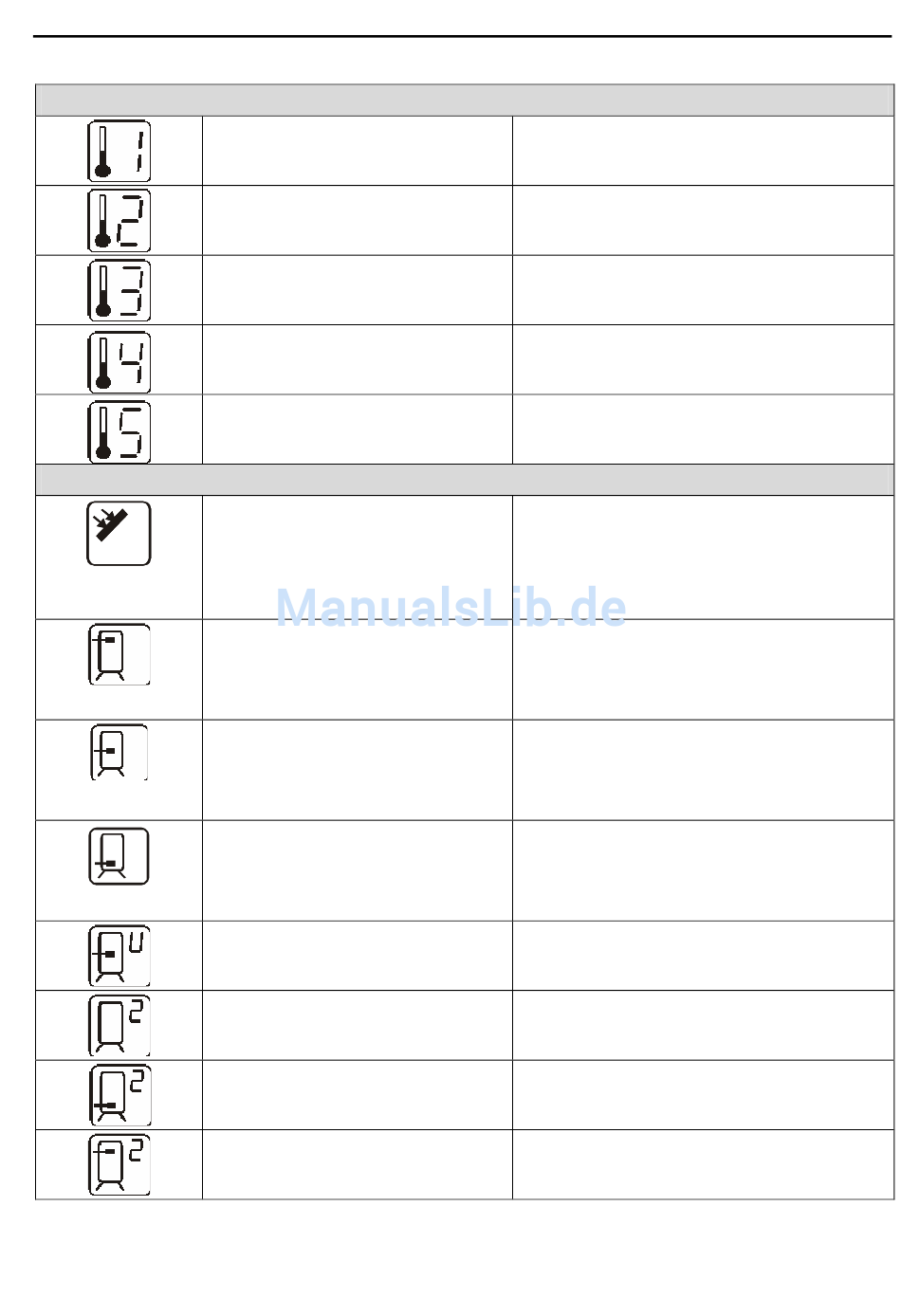

Position der Fühler
Kollektorfeld
Speicher oben
Speicher Mitte
Speicher unten
Umladespeicher Mitte
Schwimmbad
Speicher 2 unten (Puffer)
Speicher 2 oben (Puffer)
Fühlernummer
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt. Wenn zwei Kollek-
torfelder vorhanden, dann wird rechts
neben dem Kollektorsymbol eine 1 oder
eine 2 angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt. Wenn zwei Spei-
cher vorhanden, dann wird rechts neben
dem Speicher eine 1 oder 2 angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt. Wenn zwei Spei-
cher vorhanden, dann wird rechts neben
dem Speicher eine 1 oder 2 angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt. Wenn zwei Spei-
cher vorhanden, dann wird rechts neben
dem Speicher eine 1 oder 2 angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt.
Wird gleichzeitig mit der jeweiligen Füh-
lernummer angezeigt.
1316BED036-11A-E
- 17 -
Stand 06/09
